750-457/025-000

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: Q-BN-750-457/025-000
供应商: 期货订购
标准整包数: 1
WAGO 其他工具 750-457/025-000

750-457/025-000概述

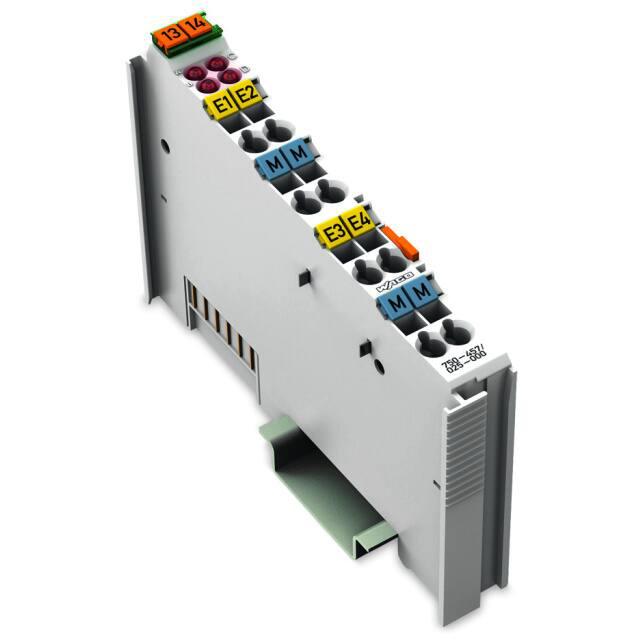

    WAGO 750-457/025-000 4-Channel Analog Input Module

    产品简介


    WAGO 750-457/025-000 是一款适用于工业自动化和控制系统的 4 通道模拟输入模块。该模块可以处理标准幅值范围内的 ±10V 电压信号,并且每个输入通道都具备电气隔离功能。通过数据手册中的详细信息,我们可以看到该模块提供单端输入方式,并且具有高精度的 12 位分辨率。它主要用于需要精确测量和传输模拟信号的应用场景。

    技术参数


    - 输入通道数量:4
    - 总通道数:4
    - 信号类型:电压
    - 电压范围:DC -10V ... +10V
    - 传感器连接方式:4 × (2 导线)
    - 最大输入电压:±40V
    - 信号特征:单端
    - 分辨率:12 位
    - 位宽:4 × 16 位数据;4 × 8 位控制/状态(可选)
    - 内部电阻:100kΩ
    - 测量误差:参考温度 25°C 时最大误差为量程值的 0.1%
    - 温度误差:每摄氏度 0.01% 量程值
    - 系统供电电压:DC 5V;通过数据接触器供电
    - 电流消耗:5V 系统供电下电流消耗为 65mA
    - 绝缘强度:500V 系统/现场
    - 尺寸:宽度 12mm;高度 69.8mm;深度 100mm
    - 重量:50.893 克
    - 安装方式:DIN 35 铁轨安装
    - 防护等级:IP20
    - 存储温度范围:-40°C 至 85°C
    - 工作湿度:无冷凝的相对湿度 95%

    产品特点和优势


    - 高精度:采用 12 位分辨率,确保测量精度。
    - 电气隔离:单个通道之间电气隔离,减少干扰影响。
    - 紧凑设计:仅 12mm 宽度的设计使其适合空间有限的应用场合。
    - 多通道:4 个独立的模拟输入通道可以满足复杂的输入需求。
    - 环境适应性强:能够在 -20°C 到 60°C 的范围内工作,且具备 IP20 防护等级。

    应用案例和使用建议


    - 工业自动化:在工业控制和自动化系统中用于采集传感器信号,例如压力传感器、温度传感器等。
    - 过程控制系统:适用于化工、食品加工等行业中对各种物理量进行精确测量的应用。
    - 建议:在使用过程中,建议定期检查输入信号的质量和稳定性,确保系统的正常运行。在安装过程中,需要注意避免过度弯曲导线,以防损坏连接点。

    兼容性和支持


    - 兼容性:WAGO 750-457/025-000 模块支持 DIN 35 轨道安装,可方便地集成到现有的工业自动化系统中。
    - 认证和支持:产品已经通过了多项国际认证,包括 ATEX、IECEx、UL 等,保证了其在全球范围内的适用性和可靠性。同时,WAGO 提供全面的技术支持和服务,包括安装指导、故障排除等。

    常见问题与解决方案


    - 问题:模块电源无法正常启动。
    - 解决方案:检查系统供电电压是否符合要求,确保连接稳固。
    - 问题:输入信号出现异常波动。
    - 解决方案:检查信号源是否稳定,确认外部干扰因素,并适当调整系统设置。
    - 问题:信号输出不准确。
    - 解决方案:重新校准模块,确保测量精度。

    总结和推荐


    WAGO 750-457/025-000 是一款高性能的 4 通道模拟输入模块,适用于多种工业应用场合。其高精度、良好的电气隔离和紧凑设计使其在市场上具有很强的竞争优势。推荐在需要高精度模拟信号采集和传输的应用场景中使用。

750-457/025-000参数

参数
零件状态 在售
包装方式 盒装

750-457/025-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-457/025-000数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-457/025-000 750-457/025-000数据手册
