890-833/011-000

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-890-833/011-000
供应商: WAGO
标准整包数: 100
WAGO  890-833/011-000

890-833/011-000概述

    WAGO 890-833/011-000 三极插头技术手册



    1. 产品简介

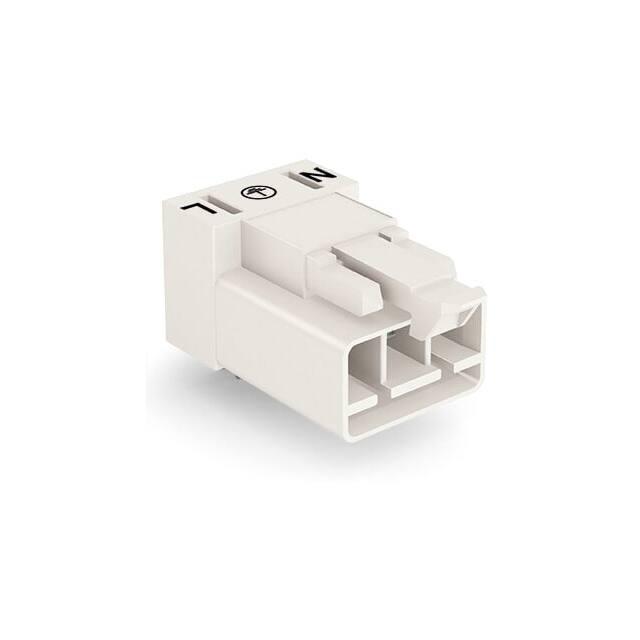

    WAGO 890-833/011-000是一款三极插头,专为印刷电路板(PCB)设计。该插头具有弯曲设计,方便在有限的空间内进行布线和安装。它适用于多种电子设备和控制系统中,特别是在需要高可靠性连接的场合。该产品符合国际电工委员会(IEC)和欧洲标准(EN)的相关规范,确保了在严苛环境下的稳定性能。


    2. 技术参数



    - 电气数据
    - 额定电压:250V
    - 额定冲击电压:4 kV
    - 额定电流:16A
    - 连接数据
    - 极数:3
    - 层级:1
    - 总电位数:3
    - 保护接地功能:提前接触保护接地端子
    - 几何尺寸
    - 孔距:4.4 mm (0.173 英寸)
    - 宽度:14.8 mm (0.583 英寸)
    - 高度:15.7 mm (0.618 英寸)
    - 距表面高度:12.2 mm (0.48 英寸)
    - 深度:28.4 mm (1.118 英寸)
    - 焊接引脚长度:3.5 mm
    - 焊接引脚尺寸:1 x 0.8 mm
    - 钻孔直径(含公差):1.3 mm (+ 0.1 ... - 0.1)
    - 机械数据
    - 编码:A
    - 插拔力:20...70 N(依赖于插头数量)
    - 锁扣力:> 80 N
    - 断开力:20...70 N(依赖于插头数量)
    - 连接方式:直角式
    - 防护等级:IP20
    - 印刷电路板连接方式:通孔焊接
    - 接触区域:焊盘/插头
    - 错误插接防护:是
    - 插入方向:0°
    - 连接锁定:锁扣


    3. 产品特点和优势



    - 弯曲设计:便于空间紧凑的设计。
    - 高可靠性:符合IEC/EN 60664-1标准,具有出色的耐压性能和抗冲击能力。
    - 易于安装:预先装配的锁定夹确保了稳定的连接。
    - 安全保护:带有预接触保护接地端子,提升了系统的安全性。
    - 耐用材料:采用聚酰胺66(PA 66)作为绝缘材料,具有良好的阻燃性能。


    4. 应用案例和使用建议



    - 应用场景:适用于工业自动化、楼宇自动化、照明控制及各种需要高可靠性连接的应用。
    - 使用建议:
    - 在安装时,确保印刷电路板上的孔径符合标准要求。
    - 检查插头与插座之间的配合度,确保无错插风险。
    - 在焊接过程中,保证焊接温度和时间的正确控制以确保焊接质量。


    5. 兼容性和支持



    - 兼容性:与WAGO提供的其他插头和插座系列高度兼容。
    - 技术支持:WAGO提供电话和电子邮件支持,客户可以通过+49 (571) 887-44222联系客服获取帮助。


    6. 常见问题与解决方案



    - Q: 如何检查插头与插座的配合度?
    - A: 安装前仔细检查插头与插座的编码,确保它们匹配。如果需要,可以参考WAGO提供的安装指南进行检查。
    - Q: 插拔力过大或过小怎么办?
    - A: 确保插头与插座间的接触面干净无损,插拔时均匀施力。如果插拔力异常,建议检查插头是否磨损或插座是否有杂质。
    - Q: 为什么选择WAGO插头?
    - A: WAGO插头以其高可靠性和广泛的应用范围著称。其独特的弯曲设计、高标准的电气和机械参数使其成为多种工业应用的理想选择。


    7. 总结和推荐



    综上所述,WAGO 890-833/011-000三极插头凭借其出色的技术参数和坚固的设计,特别适合用于需要高可靠性的工业应用。其出色的兼容性和WAGO提供的优质客户服务进一步增强了其市场竞争力。因此,我们强烈推荐此产品用于各类需要高可靠性连接的场合。

890-833/011-000参数

参数 值
零件状态 在售
包装方式 盒装

890-833/011-000厂商介绍

WAGO万可从事电气连接、工业接口模块和自动化控制技术,产品涵盖轨装式接线端子、接插式连接器、PCB接线端子、继电器和光电耦合器模块、电源、接口模块、I/O系统、控制器及显示器和面板。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 WAGO 相关型号,如 250-202、209-112、236-404、2059-302/998-403 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

890-833/011-000数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 890-833/011-000 890-833/011-000数据手册

890-833/011-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 14.0139
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1401.39
