758-966

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: Q-758-966
供应商: 期货订购
标准整包数: 1
WAGO 其他工具 758-966

758-966概述

    电子元器件产品技术手册:天线配件
    本文将详细介绍几种常见的天线配件,包括自粘式天线、防盗式天线、杆状天线、磁性底座天线以及防盗组合天线。这些天线配件广泛应用于移动通信、物联网等领域。

    产品简介


    1. 自粘式天线(758-961)
    - 描述:自粘式天线配备2.5米电缆和SMA直插接头,适用于GSM/UMTS/蓝牙/WLAN频段。
    - 尺寸:117mm x 12mm
    - 电缆长度:2.5米
    - 电缆类型:RG174
    - 增益:2.15dBi
    - 驻波比:<1.5
    - 连接器:SMA直插接头
    2. 防盗式天线(758-962)
    - 描述:防盗式天线配备1米电缆和SMA直插接头,适用于GSM/UMTS频段。
    - 尺寸:29mm x 49mm
    - 电缆长度:1米
    - 电缆类型:RG174
    - 最大增益:2.2dBi
    - 驻波比:<2.0
    - 连接器:SMA直插接头
    3. 杆状天线(758-963)
    - 描述:杆状天线配备1米电缆和SMA直插接头,适用于GSM/UMTS频段。
    - 高度:298毫米
    - 电缆长度:1米
    - 电缆类型:RG58
    - 增益:2.2dBi
    - 驻波比:<1.6
    - 连接器:SMA直插接头
    4. 磁性底座天线(758-965)
    - 描述:磁性底座天线配备2.5米电缆和SMA直插接头,适用于GSM/UMTS频段。
    - 高度:88毫米
    - 电缆长度:2.5米
    - 电缆类型:RG174
    - 增益:2.2dBi
    - 驻波比:<2.0
    - 连接器:SMA直插接头

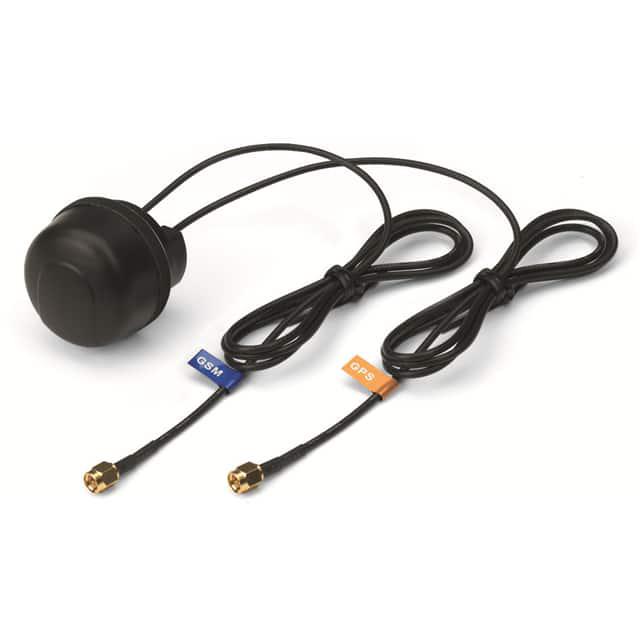

    5. 防盗组合天线(758-966)
    - 描述:防盗组合天线配备2.5米电缆和SMA直插接头,支持GSM/UMTS频段及额外GPS天线连接。
    - 尺寸:29mm x 52mm
    - 电缆长度:2.5米
    - 电缆类型:RG174
    - 最大增益:2.0dBi
    - 驻波比:<2.0
    - 连接器:SMA直插接头

    技术参数


    以下是各产品的技术规格汇总:
    | 产品型号 | 频段范围 | 增益 | 驻波比 | 电缆长度 | 电缆类型 |
    |
    | 758-961 | 850/900/1800/1900/2100/2400 MHz | 2.15 dBi | <1.5 | 2.5 m | RG174 |
    | 758-962 | 850/900/1800/1900/2100 MHz | 2.2 dBi | <2.0 | 1 m | RG174 |
    | 758-963 | 850/900/1800/1900/2100 MHz | 2.2 dBi | <1.6 | 1 m | RG58 |
    | 758-965 | 850/900/1800/1900/2100 MHz | 2.2 dBi | <2.0 | 2.5 m | RG174 |
    | 758-966 | 850/900/1800/1900/2100 MHz | 2.0 dBi | <2.0 | 2.5 m | RG174 |

    产品特点和优势


    - 自粘式天线:易于安装且适应多种表面,提供广泛的频段覆盖,适用于需要隐蔽安装的场景。
    - 防盗式天线:体积小巧,便于安装且具备防盗功能,适合对安全性要求较高的场所。
    - 杆状天线:提供良好的信号接收能力,适合户外和开阔空间使用。
    - 磁性底座天线:磁性设计便于固定在金属表面,适合车载和临时安装需求。
    - 防盗组合天线:集成GPS天线功能,适用于需要多功能天线的应用场景,如车队管理和监控系统。

    应用案例和使用建议


    这些天线配件广泛应用于移动通信、智能家居、汽车导航、无人机等领域。例如,在智能家居系统中,可以使用自粘式天线来增强信号覆盖;在车队管理系统中,可以选用防盗组合天线来确保数据传输的安全性和可靠性。
    使用建议:
    - 在安装前检查天线的频段是否符合系统需求。
    - 确保天线连接稳固,避免因接触不良导致信号衰减。
    - 定期检查天线的固定情况,特别是在室外环境下使用时。

    兼容性和支持


    这些天线配件与其他WAGO公司的产品兼容,如各种类型的适配器、射频保护器和分路器。此外,WAGO公司提供全面的技术支持和售后服务,以帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 天线信号弱怎么办?
    - A: 检查天线的安装位置是否合适,避免遮挡物阻挡;确认天线连接器是否紧密连接,没有松动。
    2. Q: 天线容易脱落怎么办?
    - A: 自粘式天线请确保表面干净无尘,选择合适的粘合剂;杆状天线请确保固定牢固,必要时增加绑带。
    3. Q: 天线不能正常工作怎么办?
    - A: 检查天线与系统的连接是否正确,确认供电电压是否稳定;如果问题持续,请联系WAGO技术支持团队。

    总结和推荐


    综上所述,这些天线配件具备广泛的适用性和优异的性能表现。根据具体应用场景的不同,用户可以选择最适合的天线类型。无论是对于需要隐蔽安装的智能家居系统,还是对安全性要求高的车队管理应用,这些天线都能满足需求。因此,强烈推荐使用这些天线配件以提高系统的可靠性和稳定性。
    WAGO公司作为行业领先的电子元器件制造商,提供了卓越的产品质量和完善的售后服务。希望这篇技术手册能够帮助您更好地了解和使用这些天线配件,实现高效的通信解决方案。

758-966参数

参数
零件状态 在售
包装方式 盒装

758-966厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

758-966数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 758-966 758-966数据手册
