231-339/001-000

厂牌: WAGO
产品描述: 1 9pin 12A 橙色 通孔安装
供应商型号: 231-339/001-000
供应商: 云汉优选
标准整包数: 100

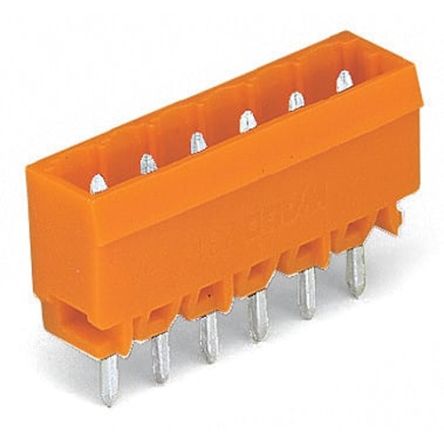

WAGO 矩形连接器 - 针座 - 插座/母插口 231-339/001-000

231-339/001-000概述

    电子元器件技术手册解析:直插式焊针连接器
    本文将为您详细介绍一款适用于印刷电路板(PCB)的直插式焊针连接器——型号为231-339/001-000的产品。这款连接器因其紧凑设计、高可靠性及广泛的应用范围而备受青睐。

    1. 产品简介


    类型:直插式焊针连接器
    主要功能:用于将电缆或其他电气组件连接到印刷电路板上,实现电气信号的传递。
    应用领域:广泛应用于计算机、通信设备、消费电子产品等领域,尤其是在需要高度可靠连接的场合。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 测量电压 | 320 V |
    | 冲击电压 | 4 kV |
    | 污染等级 | 2 |
    | 电流强度 | 2 A |
    | 针间距 | 5.08 mm / 0.2 in |
    | 极数 | 9 |
    | 高度 | 12 mm |
    | 宽度 | 48.92 mm |
    | 深度 | 8.4 mm |
    | 颜色 | 橙色 |
    | 重量 | 3.05 g |
    此外,根据公式A = (No. of poles x Pin Spacing) + 3.2 mm计算,具体尺寸可按需调整。

    3. 产品特点和优势


    - 高可靠连接:通过严格的电气测试确保在极端环境下仍能保持稳定连接。
    - 易于安装:针间距设计合理,便于快速安装和拆卸。
    - 多样化的颜色选择:提供多种颜色选项以适应不同的装配需求。
    - 卓越的机械强度:在高压冲击下仍能保持稳定性能,适合恶劣的工作环境。

    4. 应用案例和使用建议


    - 应用案例:常用于工业自动化控制系统、医疗设备和汽车电子系统中,如传感器接口、电机驱动控制单元等。
    - 使用建议:在安装过程中,确保焊接质量,避免虚焊或短路现象。同时,建议定期检查连接部位,以确保长期可靠的运行。

    5. 兼容性和支持


    - 兼容性:此连接器符合标准的DIN EN 60950-1和IEC 61010-1认证要求,可与多种标准连接器和电缆匹配。
    - 支持和服务:制造商提供详细的技术文档和用户手册,以及及时的技术支持服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题:焊针容易脱落。
    - 解决方案:确保焊接工艺正确,可以采用助焊剂并适当增加焊接时间。

    - 问题:接触电阻过高。
    - 解决方案:检查焊接质量,确保无氧化层残留。必要时重新焊接。

    7. 总结和推荐


    综上所述,这款直插式焊针连接器以其卓越的电气性能和机械稳定性,在工业自动化、医疗设备和汽车电子等领域具有广泛应用前景。它不仅提供了高度可靠连接的保障,还具备优秀的易用性和良好的兼容性。因此,强烈推荐在需要高度可靠连接的应用中使用该产品。

231-339/001-000参数

参数
类型 -
针脚数 9pin
排数 1
间距-配接 -
防护等级 -
额定电流 12A
触头镀层厚度 - 配接 -
触头镀层 - 配接 -
颜色 橙色
安装方式 通孔安装
零件状态 在售
包装方式 盒装

231-339/001-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-339/001-000数据手册

厂牌 PDF简要描述 下载
WAGO 矩形连接器 - 针座 - 插座/母插口 WAGO 231-339/001-000 231-339/001-000数据手册

231-339/001-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 8.428
200+ ¥ 7.826
库存: 121
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 842.8
直接购买
加入购物车
