734-235

厂牌: WAGO
产品描述: 1 5pin 10A 橙色 通孔安装
供应商型号: 734-235
供应商: 云汉优选
标准整包数: 1

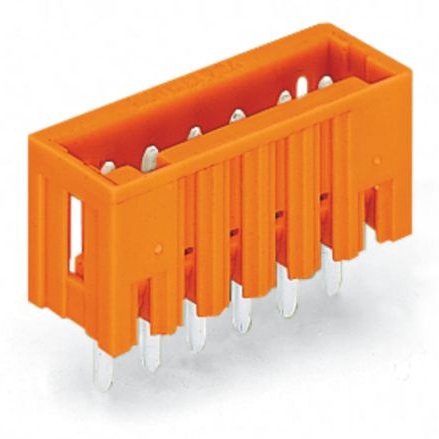

WAGO 矩形连接器 - 针座 - 插座/母插口 734-235

734-235概述


    产品简介


    产品描述
    本产品为734-235型穿孔式(THT)公头连接器,适用于垂直或水平印刷电路板(PCB)安装。其设计具有100%防止误配对功能,确保仅能将相同针数的连接器相连接。本产品采用直角插接设计,配备1毫米直径的焊接引脚,具有5极,颜色为橙色。连接器的引脚间距为3.81毫米。
    主要功能
    - 防止误配对:确保连接器只能与同针数的部件相连接。
    - 多种连接方式:可用于水平或垂直安装。
    - 可靠的电气特性:提供安全的电压和电流承载能力。
    应用领域
    此公头连接器广泛应用于需要高可靠性的工业自动化、智能家居、通信设备等领域。由于其良好的机械和电气性能,它能够为复杂电子系统的设计者提供可靠的选择。

    技术参数


    - 电气参数:
    - 额定电压(III/3):160V
    - 额定冲击电压(III/3):2.5 kV
    - 额定电压(III/2):160V
    - 额定冲击电压(III/2):2.5 kV
    - 额定电压(II/2):320V
    - 额定冲击电压(II/2):2.5 kV
    - 额定电流:10A
    - 物理参数:
    - 引脚间距:3.81毫米(0.15英寸)
    - 宽度:21.14毫米(0.832英寸)
    - 高度:14.8毫米(0.583英寸)
    - 引脚长度:4.5毫米
    - 焊接引脚尺寸:1 x 1毫米
    - 孔径:1.4毫米(+0.1)
    - 材料参数:
    - 色彩:橙色
    - 绝缘材料:聚酰胺(PA66),符合UL94 V0防火等级
    - 接触材料:电解铜(Cu),表面镀锡

    产品特点和优势


    - 防止误配对:独特的100%防误配对设计,确保用户在组装时不会错误连接不同针数的部件,从而避免可能的电气故障。
    - 可靠性高:通过了多项国际标准认证,如UL、CSA、CB等,确保在各种极端环境下的可靠性。
    - 易于集成:设计灵活,可支持多种连接方式,适用于水平或垂直安装,适合复杂电子系统的设计需求。
    - 高性能:提供卓越的电气和机械性能,满足高要求的应用场合。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化控制:在工厂自动化生产线中,用于连接传感器和执行器,保证信号传输的稳定性。
    - 智能家居设备:作为连接模块的一部分,用于连接不同组件,例如温度传感器、照明控制系统等。

    - 使用建议:
    - 在安装过程中,确保所有焊点牢固,以防止接触不良。
    - 定期检查连接器,确保没有氧化或腐蚀现象发生。
    - 建议采用配套的编码键(如734-130或734-159)来进一步提高系统的安全性,尤其是在复杂的环境中。

    兼容性和支持


    - 兼容性:
    - 该连接器与WAGO公司的其他MCS系列产品(如734-205系列)完全兼容,适用于广泛的工业和消费电子产品中。
    - 支持多种电气特性和机械特性,可以方便地与其他制造商的产品进行配合使用。
    - 支持与维护:
    - WAGO公司提供详尽的技术文档和应用指南,以帮助用户更好地理解和使用该产品。
    - 用户可以通过电子邮件(info.de@wago.com)或电话(+49 571 887-44222)联系公司获取技术支持。

    常见问题与解决方案


    - 问题:如何正确安装连接器?
    - 解决方案:首先根据PCB设计图纸确定位置,然后进行预钻孔,使用适当的工具将连接器插入并焊接。
    - 问题:连接器出现接触不良怎么办?
    - 解决方案:检查是否有足够的焊接面积,确保没有氧化层或杂质影响接触效果。
    - 问题:连接器外观有损伤?
    - 解决方案:如果发现任何明显的损坏,应立即更换新的连接器,避免因故障导致系统失效。

    总结和推荐


    总结:734-235型公头连接器凭借其优秀的电气性能、可靠的防误配对功能以及灵活的安装方式,成为工业自动化和智能家居领域的理想选择。它的多重安全认证和全面的技术支持,使得其在高要求的应用场合中具有明显的优势。
    推荐:鉴于该产品在可靠性、多功能性以及易用性方面的卓越表现,强烈推荐在复杂的电子系统中使用。无论是对于初次使用者还是经验丰富的工程师,它都将是最佳选择。

734-235参数

参数
防护等级 -
排数 1
额定电流 10A
触头镀层厚度 - 配接 -
类型 -
间距-配接 -
触头镀层 - 配接 -
针脚数 5pin
颜色 橙色
安装方式 通孔安装
零件状态 在售
包装方式 盒装
