890-2102

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-890-2102
供应商: WAGO
标准整包数: 50

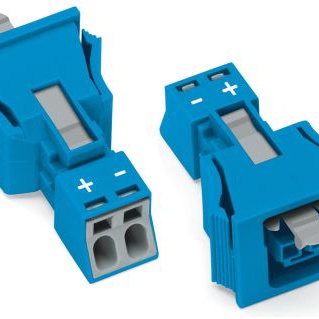

WAGO  890-2102

890-2102概述

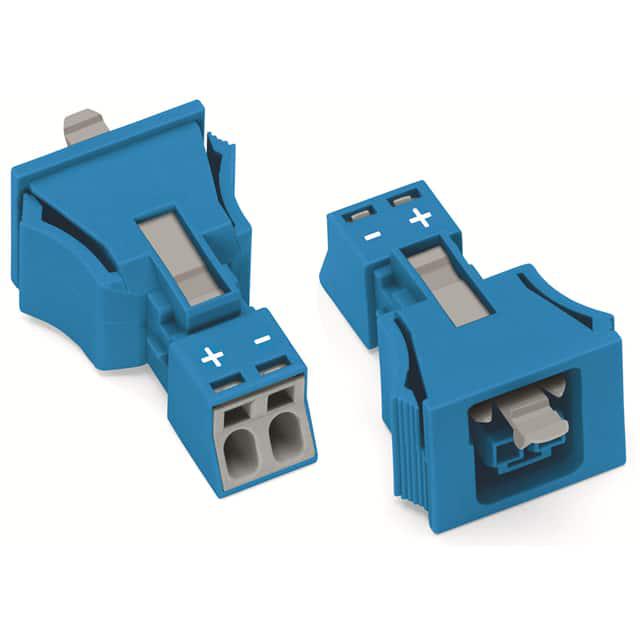

    WAGO Snap-In-Buchse 890-2102 技术手册

    1. 产品简介


    WAGO Snap-In-Buchse 890-2102 是一款专为工业自动化应用设计的二极连接器。该产品采用Push-in CAGE CLAMP®技术,提供了可靠且便捷的接线方式。它的主要功能是在控制柜、配电箱及其他电力分配系统中进行安全、稳定的电气连接。广泛应用于楼宇自动化、能源管理、机械设备和过程控制系统等领域。

    2. 技术参数


    - 电气参数
    - 额定电压:250V(III/3类)
    - 冲击电压:4 kV(III/3类)
    - 额定电流:16A
    - 导线参数
    - 单芯导线:0.25 ~ 1.5 mm² / 22 ~ 16 AWG
    - 直插式单芯导线:0.75 ~ 1.5 mm² / 20 ~ 16 AWG
    - 多股导线:0.25 ~ 1 mm² / 22 ~ 18 AWG
    - 细股导线:0.25 ~ 1.5 mm² / 22 ~ 16 AWG
    - 几何尺寸
    - 栅格间距:4.4 mm(0.173 in)
    - 宽度:19.8 mm / 0.78 in
    - 高度:16 mm / 0.63 in
    - 深度:39.85 mm / 1.569 in
    - 机械参数
    - 插拔力:20 ~ 70 N(根据极数不同)
    - 锁紧力:> 80 N(带锁紧装置)
    - 断开力:20 ~ 70 N(根据极数不同)
    - 工作环境
    - 工作温度范围:-35°C ~ 85°C

    3. 产品特点和优势


    - 高可靠性:采用Push-in CAGE CLAMP®技术,确保接线稳定可靠。
    - 易安装:具备Snap-In安装特性,方便快速安装。
    - 安全性:提供锁紧装置,避免意外断开,提高连接的安全性。
    - 耐高温:可在宽泛的工作温度范围内正常工作,适用于严苛环境。
    - 环保材料:外壳采用PA66材料,符合UL 94 V0阻燃等级,保证长期使用的安全性。

    4. 应用案例和使用建议


    该产品适用于各类工业自动化系统,特别是在电力分配和传输方面有着广泛的应用。例如,在控制柜中用于电气设备的电源和信号线连接。为了充分发挥其性能,建议遵循以下使用建议:
    - 确保导线压入到位,避免松动导致接触不良。
    - 使用专用工具进行接线操作,以确保良好的电气连接。

    5. 兼容性和支持


    WAGO Snap-In-Buchse 890-2102 可与WAGO其他产品线,如配套的Push-in工具和盖板产品兼容,确保整个系统的无缝集成。此外,制造商提供全方位的技术支持和服务,确保客户能够得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 插拔过程中插拔力过大
    - 解决方案: 检查插头是否正确插入,必要时使用专用工具辅助插拔。
    - 问题2: 连接不稳固
    - 解决方案: 确保导线压紧,使用专用工具进行接线操作。
    - 问题3: 温度过高
    - 解决方案: 检查安装环境是否符合要求,确保散热良好。

    7. 总结和推荐


    WAGO Snap-In-Buchse 890-2102 在工业自动化领域的应用表现出色,具有可靠性和便捷性的显著优势。它不仅能够在恶劣环境中保持稳定性,而且易于安装和维护。鉴于这些优点,强烈推荐在各种电力分配系统中使用此产品,以提升系统的整体可靠性和效率。

890-2102参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

890-2102厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

890-2102数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 890-2102 890-2102数据手册

890-2102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 16.9732
库存: 50000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 848.66
