859-304

产品分类: 其他继电器
厂牌: WAGO
产品描述: Wago 接口继电器, 线圈电压 24V 直流, DIN 导轨
供应商型号: 859-304
供应商: 云汉优选
标准整包数: 1

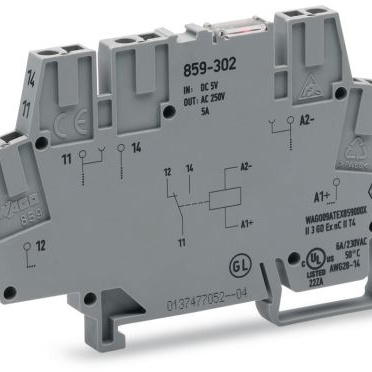

WAGO 其他继电器 859-304

859-304概述

    电子元器件技术手册:WAGO 859-304继电器模块

    1. 产品简介


    WAGO 859-304是一款适用于多种应用的继电器模块,它采用直流输入设计,具有出色的可靠性和稳定性。该继电器模块的主要特点是其额定输入电压为24V直流电,配备了一个常开常闭转换触点。它还内置了一个红色状态指示灯,便于用户进行实时监控。此外,其紧凑的设计使得它非常适合空间受限的应用场合。

    2. 技术参数


    - 控制电路
    - 额定输入电压:24VDC
    - 输入电压范围:-15% ~ +20%
    - 额定输入电流:10mA
    - 负载电路
    - 转换触点数量:1个
    - 接触材料(继电器):AgSnO2
    - 持续电流极限:5A
    - 瞬态电流(电阻负载最大值,交流):20A / 0.02秒
    - 切换电压(最大):AC 250V
    - 切换功率(电阻负载最大值,交流):1250VA;直流(参见负载限值曲线)
    - 建议最小负载:10V / 10mA;24V / 1mA
    - 吸入时间(典型值):6ms
    - 断开时间(典型值):6ms
    - 弹跳时间(典型值):3.5ms
    - 电气寿命(常开,电阻负载,23°C):50 x 10³次切换操作
    - 机械寿命:5 x 10⁶次切换操作
    - 切换频率
    - 带/不带负载时的最大切换频率:6分钟/180分钟
    - 信号
    - 状态指示灯:红色LED
    - 安全和保护
    - 额定电压:300V
    - 额定冲击电压:4kV
    - 过电压类别:III类
    - 污染等级:2级
    - 介电强度(控制/负载电路,交流,1分钟):4kVrms
    - 介电强度(开路接触,交流,1分钟):1kVrms
    - 绝缘类型(控制/负载电路):加强绝缘(安全隔离)
    - 绝缘类型(相邻设备):加强绝缘(安全隔离)
    - 保护类型:IP20,在连接状态下或使用859-525端板时
    - 连接数据
    - 连接技术:CAGE CLAMP®
    - 固体导线:0.08~2.5mm² / 28~14AWG
    - 细绞导线:0.08~2.5mm² / 28~14AWG
    - 细绞导线,带绝缘套管:0.08~1.5mm² / 28~16AWG
    - 剥线长度:5~6mm / 0.2~0.24英寸
    - 物理数据
    - 宽度:6mm / 0.236英寸
    - 高度:91mm / 3.583英寸
    - 从DIN轨上边缘到深度:56mm / 2.205英寸
    - 机械数据
    - 安装方式:DIN-35轨
    - 安装位置:水平(站立/平放);垂直
    - 材料数据
    - 颜色:灰色
    - 热负荷:0.528MJ
    - 重量:22.9g
    - 环境要求
    - 工作温度范围(在UN下):-40°C ~ +50°C
    - 存储温度范围:-40°C ~ +70°C
    - 加工温度范围:-25°C ~ +50°C
    - 连接电缆的温度范围:≥ (Tambient + 20K)
    - 相对湿度:5% ~ 95%(不允许凝露)
    - 最大工作高度:2000m

    3. 产品特点和优势


    WAGO 859-304继电器模块具备以下独特功能和优势:
    - 高效耐用:拥有长达50 x 10³次切换操作的电气寿命和高达5 x 10⁶次的机械寿命,确保长期稳定运行。
    - 广泛适用:适用于多种行业,如工业自动化、楼宇自动化等领域,满足不同场景的需求。
    - 安全可靠:具备高耐压能力和优异的介电强度,能够在恶劣环境下稳定工作。
    - 易于安装:采用DIN轨安装方式,方便快捷。
    - 智能指示:内置红色状态指示灯,方便用户监控工作状态。

    4. 应用案例和使用建议


    应用场景:该继电器模块在工业控制系统中得到广泛应用,例如在工业自动化系统、电力分配系统和楼宇自动化系统中。它可以作为开关或控制单元用于保护和调节系统中的各种设备和组件。
    使用建议:
    - 在使用过程中应注意接入的负载不要超过其极限电流。
    - 对于感性负载,建议采用有效的保护电路以避免损坏继电器。
    - 确保安装和布线符合安全标准,定期检查接线连接以防止松动导致的接触不良。

    5. 兼容性和支持


    - 兼容性:该模块可以与多种其他电子元器件和设备配合使用,具体请参考相关文档。
    - 厂商支持:WAGO提供详尽的产品手册和技术支持,用户可以通过官网获得最新的技术支持信息。

    6. 常见问题与解决方案


    - 问题1:继电器频繁动作但未达到期望效果。
    - 解决方案:检查负载是否超出继电器的工作范围,并确保所有连接正确无误。

    - 问题2:红色状态指示灯不亮。
    - 解决方案:确认电源供应正常,并检查指示灯连接是否正确。

    7. 总结和推荐


    WAGO 859-304继电器模块以其出色的性能和可靠性成为市场上备受青睐的产品之一。它的高耐用性、广泛的适用范围以及良好的兼容性使其在各种应用场景中都能表现出色。因此,我们强烈推荐使用此产品来满足您的自动化控制需求。

859-304参数

参数
继电器类型 -
开关功能 -
长*宽*高 91mm*56mm*6mm
通用封装 SPDT
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

859-304厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

859-304数据手册

厂牌 PDF简要描述 下载
WAGO 其他继电器 WAGO 859-304 859-304数据手册

859-304封装设计

查看详情并下载
Symbol
Footprint
3D Model
