WKO331MCPCF0KR

产品分类: 陶瓷电容
产品描述: 330pF ±20% Y5T 440V(AC) 通孔安装 8mm*5mm*11mm
供应商型号: ECO-WKO331MCPCF0KR
供应商: 海外现货
标准整包数: 1500

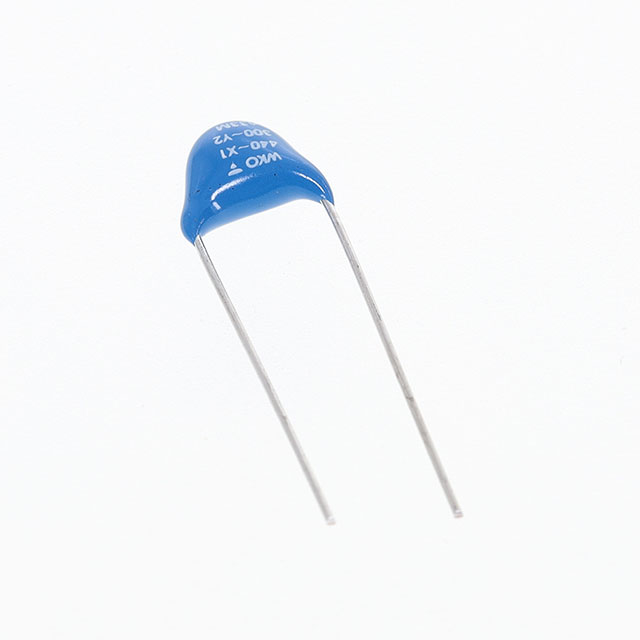

VISHAY INTERTECHNOLOGY 陶瓷电容 WKO331MCPCF0KR

WKO331MCPCF0KR概述

    # Vishay Draloric WKO系列交流线用陶瓷电容器技术手册解析

    产品简介


    Vishay Draloric推出的WKO系列交流线用陶瓷电容器是一款高性能的电子元器件,适用于多种电气和电子系统中。该系列产品包括X1(额定电压440VAC)和Y2(额定电压300VAC)两种类别,具有高可靠性及广泛的适用范围。WKO系列广泛应用于EMI/RFI抑制、滤波、旁路电路设计等领域,是确保电子设备安全性和稳定性的关键组件。

    技术参数


    以下是WKO系列产品的关键技术和性能参数汇总:
    | 参数名称 | 具体数值 |

    | 工作温度范围 | -40°C 至 +125°C |
    | 额定电压(X1/Y2) | 440VAC/300VAC |
    | 容量范围 | 33pF 至 4.7nF |
    | 容量公差 | ±10% 或 ±20% |
    | 测试电压 | 2600VAC(持续60秒) |
    | 绝缘电阻(500VDC) | ≥6000MΩ(持续60秒) |
    | 损耗因子(1kHz) | Class 2 ≤ 2.5% |
    | 铅型配置 | 直径0.6mm或0.8mm,间距7.5mm或12.5mm |
    特点说明:
    - 高可靠性:通过严格的安全认证测试(IEC 60384-14.4, UL 60384-14.1, CSA E60384-1等),保障在恶劣环境下的长期稳定性。
    - 宽温域:可在极端温度环境下正常运行,适应严苛的工业和消费类应用场景。
    - 电容范围广:提供从小到大的覆盖,满足多样化的滤波和噪声抑制需求。

    产品特点和优势


    WKO系列的优势体现在以下几个方面:
    1. 高性能:具有出色的绝缘性能和低损耗因子,保证系统运行效率。
    2. 安全性:符合国际安全标准(如IEC和UL),适用于高电压环境中。
    3. 可定制性:提供多种尺寸、引脚配置及容量选项,方便工程师根据具体项目需求选择。
    4. 环保设计:采用阻燃材料(环氧树脂涂层),符合RoHS要求,绿色环保。
    5. 广泛应用:适用于EMI/RFI抑制、线路旁路、抗干扰等多个领域,市场竞争力强。

    应用案例和使用建议


    应用案例
    1. 家用电器:如冰箱、空调、微波炉等,用于抑制电磁干扰。
    2. 工业控制设备:电机启动电路、变频器等场合中进行噪声抑制。
    3. 通信设备:如交换机、路由器,提升信号传输质量。
    4. 汽车电子:车载电源模块中用于线路保护和滤波。
    使用建议
    - 在选择电容器时需根据具体的应用场景合理匹配容量和电压等级。
    - 确保电容器安装位置远离发热源以避免因高温影响其寿命。
    - 建议将电容器与熔断器结合使用,进一步提高系统的可靠性。

    兼容性和支持


    WKO系列电容器与主流设备及平台保持良好的兼容性,适用于各种主流控制器和供电模块。同时,Vishay公司为客户提供全方位的技术支持,包括样品申请、在线技术支持和定制化服务。如有需要,客户还可以联系官方邮箱slcap@vishay.com获取更详细的资料和支持。

    常见问题与解决方案


    1. 问题:电容器在使用过程中出现发热现象
    - 解决方法:检查周围环境温度是否过高;若问题依然存在,考虑更换更大容量或更高温等级的产品。
    2. 问题:接通瞬间出现过流保护
    - 解决方法:确认负载电流是否超出额定值;必要时加装保护元件如保险丝或压敏电阻。
    3. 问题:实际工作频率偏离标称值
    - 解决方法:查阅手册中的频率响应曲线,选择最适合当前频率的型号。

    总结和推荐


    综上所述,Vishay Draloric的WKO系列交流线用陶瓷电容器凭借其高可靠性、宽温域适应性和多样的型号选择,在众多领域展现出卓越的应用价值。无论是从技术指标还是性价比角度来看,该产品都值得推荐给寻求高品质电容解决方案的用户。如果您正在寻找一款可靠且高效的滤波电容器,WKO系列无疑是一个理想的选择。

WKO331MCPCF0KR参数

参数
电容值 330pF
容差 ±20%
温度系数 Y5T
额定电压 440V(AC)
长*宽*高 8mm*5mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKO331MCPCF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKO331MCPCF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKO331MCPCF0KR WKO331MCPCF0KR数据手册

WKO331MCPCF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
