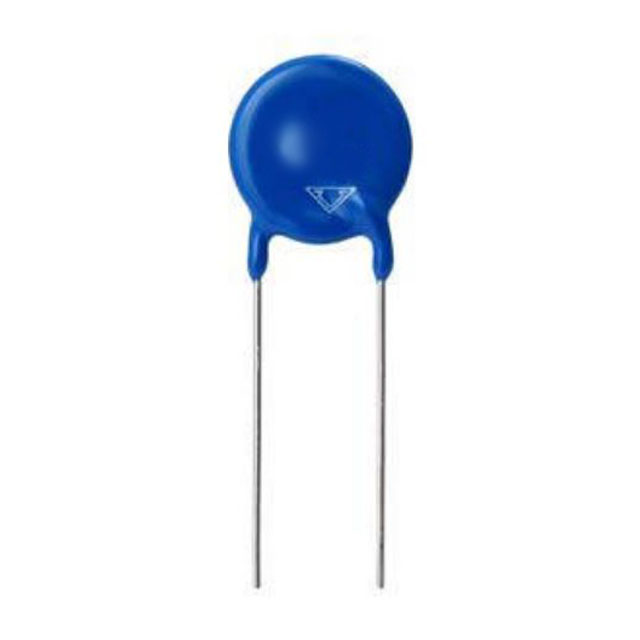

HSZ561KAQBF0KR

产品分类: 陶瓷电容
产品描述: 560pF ±10% Y5T 500V 通孔安装 7mm*7mm*10mm
供应商型号: DMT-HSZ561KAQBF0KR
供应商: 海外现货
标准整包数: 16000
VISHAY INTERTECHNOLOGY 陶瓷电容 HSZ561KAQBF0KR

HSZ561KAQBF0KR概述

    陶瓷单层直流盘式电容器:HSE和HSZ系列

    产品简介


    Vishay Draloric 的HSE和HSZ系列陶瓷单层直流盘式电容器是适用于多种电路设计的理想选择。这些电容器具备高容值、低损耗的特点,并且具有宽泛的容差范围,能够在各种应用中表现出色。HSE和HSZ系列特别适合用于旁路、谐振电路和耦合等场合,为设计工程师提供了一个强大而可靠的组件选择。

    技术参数


    以下是HSE和HSZ系列电容器的技术规格和性能参数:
    - 工作温度范围: -40°C 至 +85°C
    - 电容范围: 10 pF 至 10 nF
    - 额定电压: 500 VDC
    - 耐压: 1250 VDC,2秒测试
    - 绝缘电阻: ≥ 5000 MΩ(60秒)
    - 容差: ± 10%,± 20%,- 20% / + 50%
    - 损耗因子:
    - C < 100 pF: 最大 3.0% (1 MHz)
    - C ≥ 100 pF: 最大 3.0% (1 kHz)
    - 外形尺寸:
    - 直径: 6.0 mm 至 15.0 mm
    - 厚度: 3.0 mm 至 4.0 mm
    - 引脚间距: 5.0 mm 或 7.5 mm
    - 引脚直径: 0.6 mm
    - 材料特性: 陶瓷等级2;介电常数 Y5T, Y5U

    产品特点和优势


    - 高容值和小尺寸: 在紧凑的封装中提供高容值,适用于空间受限的设计。
    - 低损耗: 低损耗特性有助于提高电路的整体效率。
    - 广泛的引脚配置: 提供直角和弯脚配置,方便不同应用需求。
    - 环保材料: 采用阻燃环氧树脂涂层,符合UL 94 V-0标准。

    应用案例和使用建议


    应用案例
    - 旁路: 在高频电路中作为旁路电容,减少电源噪声。
    - 谐振电路: 在LC谐振电路中作为谐振电容,实现精确频率控制。
    - 耦合: 在信号传输路径中作为耦合电容,实现信号的无损传输。
    使用建议
    - 在高频应用中,应优先考虑使用C < 100 pF的产品以降低损耗。
    - 确保电容与应用电路的电压和温度要求相匹配,避免过热或过载。
    - 在组装时,确保引脚间距和直径与PCB设计一致,以保证良好的电气连接。

    兼容性和支持


    - 兼容性: HSE和HSZ系列电容器具有多种引脚配置和直径,易于与其他标准电子元件和设备兼容。
    - 支持和服务: Vishay Draloric提供详尽的技术文档和客户支持服务。如有任何技术疑问,可联系slcap@vishay.com获取帮助。

    常见问题与解决方案


    - 问题1: 电容器的容量在不同温度下如何变化?
    - 解答: 电容器的容量随温度的变化取决于其温度特性(如Y5T, Y5U)。请参阅技术手册中详细的数据表以获取更准确的信息。
    - 问题2: 如何检查电容器的绝缘电阻?
    - 解答: 使用绝缘电阻测试仪,在500 VDC下测量电容器的绝缘电阻。确保电阻值不低于5000 MΩ。

    总结和推荐


    HSE和HSZ系列陶瓷单层直流盘式电容器凭借其高容值、低损耗和广泛的适用性,成为电路设计中的理想选择。这些电容器的广泛温度范围和多种引脚配置使其能够满足大多数应用需求。强烈推荐在需要高可靠性和稳定性的应用场景中使用此系列产品。对于需要更多技术支持或定制化选项的客户,建议直接联系Vishay Draloric的客户服务团队。

HSZ561KAQBF0KR参数

参数
电容值 560pF
容差 ±10%
温度系数 Y5T
额定电压 500V
长*宽*高 7mm*7mm*10mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

HSZ561KAQBF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HSZ561KAQBF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY HSZ561KAQBF0KR HSZ561KAQBF0KR数据手册

HSZ561KAQBF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16000+ $ 0.2852 ¥ 2.4099
库存: 4000
起订量: 16000 增量: 16000
交货地:
最小起订量为:16000
合计: ¥ 0
