VJ1111D150JXRAJ

产品分类: 陶瓷电容
产品描述: 15pF ±5% C0G(NP0) 1.5KV 1111 贴片安装 2.98mm(长度)*2.79mm(宽度)
供应商型号: 3296150
供应商: 海外现货
标准整包数: 1

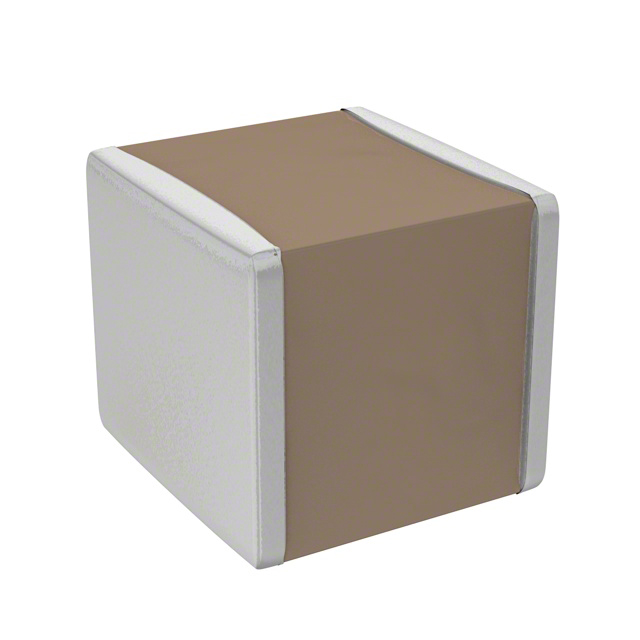

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1111D150JXRAJ

VJ1111D150JXRAJ概述

    四通道高频陶瓷电容器:全面技术解析

    产品简介


    Vishay Vitramon推出的四通道高频(QUAD HIFREQ)系列陶瓷电容器是专为射频功率应用设计的产品。这类电容器提供多种尺寸,包括0505、1111、2525和3838,适用于广泛的工业和科研领域。其主要特点包括超稳定的高Q值电介质材料、无铅终端代码以及高频率适用性,广泛应用于MRI设备、射频仪器、激光器和通信系统等领域。

    技术参数


    - 型号及尺寸: 包括0505、1111、2525和3838四种尺寸。
    - 温度范围: 全范围温度-55°C至+125°C,对于更高电压的应用范围扩展至200°C。
    - 电容范围:
    - 0505: 0.1 pF 至 100 pF
    - 1111: 0.2 pF 至 1000 pF
    - 2525: 1.0 pF 至 2700 pF
    - 3838: 1.0 pF 至 5100 pF
    - 电压等级:
    - 0505: 200 VDC 至 250 VDC
    - 1111: 300 VDC 至 1500 VDC
    - 2525: 300 VDC 至 3600 VDC
    - 3838: 500 VDC 至 7200 VDC
    - 损耗因数:
    - 0.05 % 最大值,于1.0 VRMS 和 1 MHz 条件下(对于容量≤1000 pF)
    - 0.05 % 最大值,于1.0 VRMS 和 1 kHz 条件下(对于容量>1000 pF)
    - 老化率: 0% 最大值每十年

    产品特点和优势


    四通道高频系列陶瓷电容器采用Ultra-stable, 高Q值电介质材料,能够在宽泛的温度和电压范围内保持稳定。此外,其独特的Noble Metal Electrode (NME) 系统保证了高可靠性。这些特点使其成为需要极高精度和稳定性的应用场合的理想选择,特别是在MRI设备、射频放大器、激光器和通信系统中。

    应用案例和使用建议


    这类电容器广泛应用于医学成像(如MRI)、高精度测量设备、激光器、CATV、UHF / 微波射频功率放大器和滤波网络等领域。对于应用建议,建议用户严格遵循额定电压限制,以避免电气故障。例如,在设计时需考虑电容器与外部电路的匹配,确保在高频率下稳定工作。

    兼容性和支持


    QUAD HIFREQ系列电容器具有良好的兼容性,能够与其他标准尺寸的电子元器件轻松集成。制造商提供了丰富的技术支持,包括在线文档、技术支持邮箱(mlccrf@vishay.com),以确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    根据手册中的信息,常见问题及其解决方案包括:
    - 电容器容量变化过快:可能是因为存放时间过长或环境湿度高导致。建议检查存放条件,确保符合推荐的存储条件。
    - 电气连接不良:可能是焊接不牢固导致。应确保焊接过程中温度和时间控制得当,并使用适当的助焊剂。
    - 老化率过快:可能由于电介质材料的劣化。建议更换电容器,选择更适合应用需求的型号。

    总结和推荐


    总体来看,QUAD HIFREQ系列陶瓷电容器是一款技术成熟、性能优异的产品。其在高频率应用中表现出色,稳定性高且耐用性强。对于追求高性能和可靠性的射频设备制造者而言,这款产品是理想的选择。然而,鉴于其复杂的技术参数,用户应仔细研究并遵循技术手册的指导进行应用。我们强烈推荐这一系列产品用于专业应用场合。

VJ1111D150JXRAJ参数

参数
电容值 15pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1.5KV
长*宽*高 2.98mm(长度)*2.79mm(宽度)
通用封装 1111
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1111D150JXRAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1111D150JXRAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1111D150JXRAJ VJ1111D150JXRAJ数据手册

VJ1111D150JXRAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.1928
50+ ¥ 5.1928
100+ ¥ 4.6527
250+ ¥ 4.6527
500+ ¥ 4.5696
1000+ ¥ 4.4866
5000+ ¥ 4.4866
10000+ ¥ 4.4866
库存: 2940
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.19
