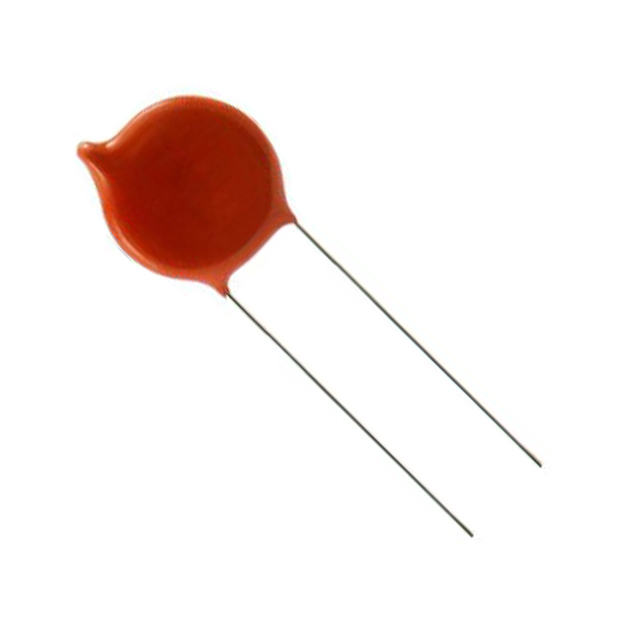

564R30GAD33

产品分类: 陶瓷电容
产品描述: 3.3nF ±20% Z5U 3KV 通孔安装 12.4mm*4.7mm*17.2mm
供应商型号: 75-564R30GAD33
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 564R30GAD33

564R30GAD33概述

    Vishay Cera-Mite 564R and 565R Series Ceramic Capacitors

    1. 产品简介


    Vishay Cera-Mite的564R和565R系列陶瓷单层直流盘式电容器适用于高电压直流电路的应用。这些电容器以其低损耗、小体积内提供高电容值、高稳定性以及易于安装的引脚设计而著称。它们广泛应用于照明镇流器、开关电源(SMPS)、直流和脉冲高压系统中。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压范围 | 2 kVDC 至 7.5 kVDC |
    | 绝缘电阻 | ≥ 2 kVDC时≥ 10 000 MΩ;≥ 3 kVDC时≥ 50 000 MΩ(某些型号除外);≥ 6 kVDC时≥ 75 000 MΩ;≥ 7.5 kVDC时≥ 200 000 MΩ |
    | 容量公差 | ±10%、±20% 或 -20% 到 +80% |
    | 损耗因子 | 类别1:≤ 0.2%(1 MHz,1 V);类别2:≤ 2.0%(1 kHz,1 V) |
    | 使用温度范围 | -25°C至+85°C(类别温度范围);-25°C至+105°C(操作温度范围) |

    3. 产品特点和优势


    - 低损耗:具备出色的介电性能和低损耗特性,适合高频应用。
    - 高电容密度:在小体积内提供高电容量。
    - 高稳定性:良好的温度稳定性和电压稳定性。
    - 径向引脚:方便安装和焊接,简化制造过程。
    - 材料分类:符合环保标准。

    4. 应用案例和使用建议


    这些电容器主要用于高电压直流系统的应用中,如照明镇流器、开关电源等。例如,在LED照明系统中,它们可以确保电流稳定并抑制噪声,提高照明效果。
    使用建议:
    - 在高温环境中使用时,应考虑其温度范围内的性能变化。
    - 高电压应用时,确保电路布局合理以避免过热。

    5. 兼容性和支持


    564R和565R系列电容器与大多数高电压电路兼容,能够直接替换其他同类产品。Vishay提供了详尽的技术支持和售后服务,用户可以通过官方网站获取更多技术支持信息。

    6. 常见问题与解决方案


    - 问题1:电容器在高湿度环境下性能下降。
    解决方案:选择带有树脂涂层的产品,以增强防潮性能。

    - 问题2:电路故障后电容器出现异常。
    解决方案:检查电路设计和负载条件,确认没有过载或反向偏置现象。

    7. 总结和推荐


    综上所述,Vishay Cera-Mite的564R和565R系列电容器以其低损耗、高电容密度和高稳定性等优点,在高电压应用中表现出色。建议在高电压直流电路中选用此系列产品,以提升系统整体性能和可靠性。
    如果您需要进一步了解相关产品或技术支持,请访问Vishay官网或联系客服。

564R30GAD33参数

参数
电容值 3.3nF
容差 ±20%
温度系数 Z5U
额定电压 3KV
长*宽*高 12.4mm*4.7mm*17.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

564R30GAD33厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

564R30GAD33数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 564R30GAD33 564R30GAD33数据手册

564R30GAD33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 17.6858
10+ $ 1.403 ¥ 11.8554
50+ $ 1.331 ¥ 11.247
100+ $ 0.913 ¥ 7.5746
500+ $ 0.8953 ¥ 7.5655
1000+ $ 0.8294 ¥ 7.0088
5000+ $ 0.6962 ¥ 5.8825
库存: 3629
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.68
直接购买
加入购物车
