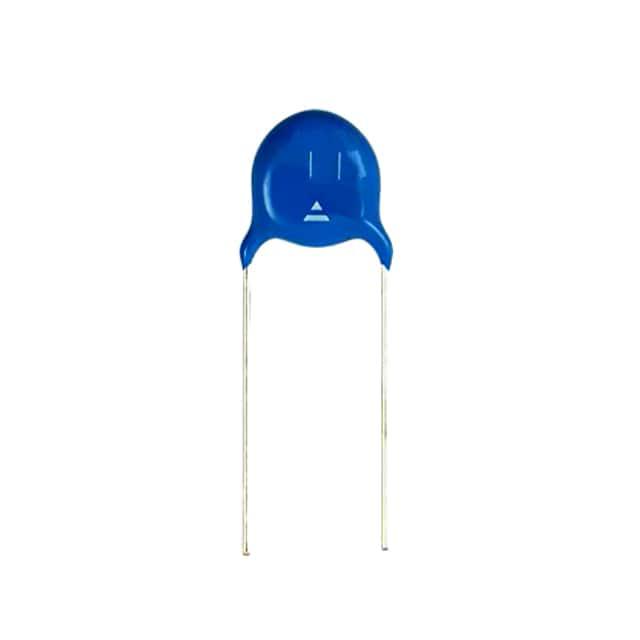

WKP152MCPEJ0KR

产品分类: 陶瓷电容
产品描述: 1.5nF ±20% Y5U(E) 760V(AC) 通孔安装 12mm*6mm*15mm
供应商型号: UA-WKP152MCPEJ0KR
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 陶瓷电容 WKP152MCPEJ0KR

WKP152MCPEJ0KR概述

    # Vishay Draloric WKP 系列交流线额定陶瓷盘式电容器技术手册

    产品简介


    Vishay Draloric 的 WKP 系列是一款专为交流线路设计的高性能陶瓷盘式电容器,提供两种安全认证等级:Class X1(760 VAC)和 Class Y1(500 VAC)。该系列产品以其高可靠性、宽广的工作温度范围和多样化的引脚配置著称,广泛应用于电源滤波、抗干扰及线路旁路等场合。适用于多个行业领域,如工业自动化、通信设备和家用电器。

    技术参数


    | 参数类别 | 描述 |

    | 电容范围 | 33 pF 至 4.7 nF |
    | 额定电压 | X1:760 VAC @ 50 Hz;Y1:500 VAC @ 50 Hz |
    | 测试电压 | 4000 VAC,50 Hz,持续 2 秒至 60 秒 |
    | 绝缘电阻 | ≥ 10,000 MΩ @ 500 VDC,持续 60 秒 |
    | 损耗因子 | Class 1:≤ 0.5 %(1 kHz);Class 2:≤ 2.5 %(1 kHz) |
    | 工作温度范围 | -40°C 至 +125°C |
    | 批准标准 | IEC 60384-14.4, UL 60384-14.1, CSA E60384-1, CSA E60384-14 |

    产品特点和优势


    WKP 系列电容器具有以下显著特点和优势:
    1. 符合 IEC 60384-14 第四版规范,满足严格的安全标准要求。
    2. 高可靠性设计确保长时间稳定运行。
    3. 多种引脚样式(直式、折弯式)和间距(10.0 mm 和 12.5 mm)选择,适应不同应用场景。
    4. 使用单层陶瓷结构,保证出色的耐压能力。
    5. 材料符合 RoHS 标准,环保无害。
    6. 小型化设计,便于集成到紧凑型电路板上。

    应用案例和使用建议


    典型应用
    - 跨线应用:用于过滤电网噪声并保护设备免受浪涌电流冲击。
    - 旁路电路:稳定供电电压,提高系统稳定性。
    - 天线耦合:改善信号传输质量。
    使用建议
    1. 根据具体电路需求选择合适的电容值和额定电压等级。
    2. 配合 PCB 布局时,确保引脚方向正确,避免机械应力对电容器造成损害。
    3. 在高湿度环境下使用时,可考虑增加涂层以增强防护性能。

    兼容性和支持


    WKP 系列电容器支持多种标准认证,与主流电子设备高度兼容。厂商提供详尽的技术文档和支持服务,包括 CB 测试证书、VDE 标志批准和 UL 测试证书。此外,客户可通过官方邮箱 slcap@vishay.com 获得进一步的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器失效 | 检查电路是否存在过压或过流情况,更换符合规格的电容器 |
    | 安装后出现异常噪音 | 确保安装过程中未损坏电容器,检查焊接点是否牢固 |
    | 长时间工作后性能下降 | 检测周围环境温度是否超出规定范围,调整散热措施 |

    总结和推荐


    Vishay Draloric 的 WKP 系列电容器凭借其卓越的性能和广泛的应用范围,成为一款极具竞争力的产品。它不仅符合国际安全标准,还具备优异的可靠性和耐用性。对于需要高精度、高性能电容解决方案的用户来说,WKP 系列是一个理想的选择。强烈推荐在各类高压交流应用中使用此产品。
    如果您正在寻找一款品质卓越且稳定的陶瓷盘式电容器,WKP 系列将是您的不二之选!

WKP152MCPEJ0KR参数

参数
电容值 1.5nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 12mm*6mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP152MCPEJ0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP152MCPEJ0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP152MCPEJ0KR WKP152MCPEJ0KR数据手册

WKP152MCPEJ0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
