首页  >  产品百科  >  VJ1206A221JBEAT4X

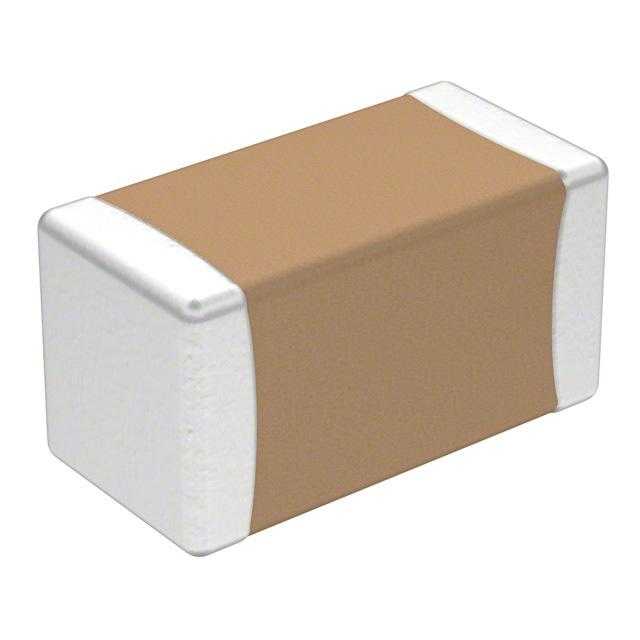

VJ1206A221JBEAT4X

产品分类: 陶瓷电容
产品描述: 220pF ±5% C0G(NP0) 500V 1206 贴片安装 3.35mm(长度)*1.6mm(宽度)
供应商型号:
供应商:
标准整包数: 0
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206A221JBEAT4X

VJ1206A221JBEAT4X概述

    # Vishay Vitramon VJ OMD Series:表面贴装多层陶瓷芯片电容器

    产品简介


    Vishay Vitramon的VJ OMD系列是专为严苛板弯曲(Boardflex)应用设计的表面贴装多层陶瓷芯片电容器(MLCC)。这些电容器以其卓越的性能和可靠性著称,广泛应用于各种对精度要求极高的电路中。VJ OMD系列包括两种主要的电介质类型:C0G(NP0)和X7R。C0G电介质适合需要高稳定性电容值的应用,而X7R电介质则以宽泛的温度范围内较小的电容变化率见长。
    主要功能
    - 开放模式设计:显著降低短路或漏电流的风险,特别是在板弯曲环境中。
    - 高电压击穿能力:相较于普通设计具有更高的耐压性能。
    - 可靠性和热冲击表现优异:保证长期稳定运行。
    - 低功耗:在100kHz频率下,可承载高达1.2ARMS的纹波电流。
    应用领域
    - 输入滤波电容器
    - 输出滤波电容器
    - 抑制MOSFET电压尖峰的箝位电容器
    - 开关电源的滤波
    - 照明及其他交流应用场合

    技术参数


    以下是VJ OMD系列产品的关键电气和技术规格:
    | 参数 | 规格范围 |

    | 温度系数 | C0G:±30ppm/℃(-55°C至+125°C) |
    X7R:±15%(-55°C至+125°C) |
    | 容量范围 | C0G:10pF至47nF |
    X7R:100pF至1.8μF |
    | 额定电压 | C0G:50VDC至3000VDC |
    X7R:16VDC至3000VDC |
    | 损耗因子 | C0G:0.1%(≤1000pF时) |
    X7R:2.5%-3.5%(≥50V时) |
    | 耐久性 | 每十年老化率最大0%(C0G) |

    产品特点和优势


    独特功能
    - 开放式结构减少板弯曲风险。
    - 可靠的贵金属电极系统确保长期稳定性。
    - 高达100%的电压预处理服务提供额外保护。
    市场竞争力
    VJ OMD系列通过其创新的设计解决了传统MLCC在严酷条件下易出现的问题,如漏电或破裂,使其成为高端电子设备的理想选择。

    应用案例和使用建议


    应用实例
    - 在太阳能逆变器中作为输入滤波器使用。
    - 在工业控制设备中作为输出滤波器增强信号纯净度。
    使用建议
    为了最大化VJ OMD系列产品的效能,在安装时应遵循以下几点:
    - 尽量避免直接暴露于机械应力下。
    - 确保周围环境温度不会超过规定范围。

    兼容性和支持


    VJ OMD系列产品兼容大多数标准SMT生产线,并且可以根据客户需求定制特定型号。此外,Vishay Vitramon还提供了全面的技术支持和服务保障,包括样品申请及技术支持热线mlcc@vishay.com。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后容量明显下降 | 检查是否存在过压情况 |
    | 工作过程中发生间歇性故障 | 检查连接线路是否正确无误 |

    总结和推荐


    总体而言,Vishay Vitramon的VJ OMD系列表面贴装多层陶瓷芯片电容器凭借其出色的性能、广泛的适用性以及可靠的支持体系,在多个行业中展现出了强大的竞争力。对于那些寻求高性能且耐用解决方案的企业来说,这无疑是一个值得信赖的选择。强烈推荐给需要高稳定性和可靠性的工程项目使用。

VJ1206A221JBEAT4X参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 500V
长*宽*高 3.35mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1206A221JBEAT4X厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206A221JBEAT4X数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206A221JBEAT4X VJ1206A221JBEAT4X数据手册

VJ1206A221JBEAT4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
