715C15DKS10

产品分类: 陶瓷电容
产品描述: 10nF -20%~80% Y5U(E) 15KV 0814 底座安装,螺纹安装 22.9mm(长度)*22.9mm(高度)
供应商型号: 3013840
供应商: 海外现货
标准整包数: 1

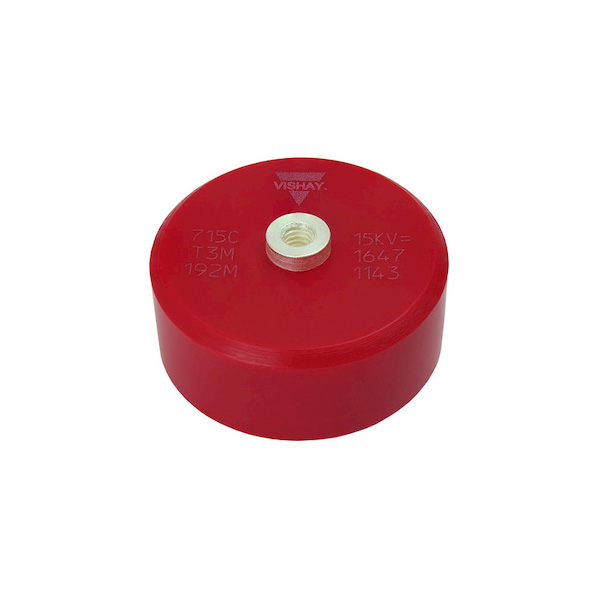

VISHAY INTERTECHNOLOGY 陶瓷电容 715C15DKS10

715C15DKS10概述

    # 高压陶瓷电容器715C系列技术手册

    产品简介


    产品类型
    高压陶瓷电容器(Class 2陶瓷)
    主要功能
    - 高耐压能力:10kVDC到40kVDC(对应3.5kVRMS到14kVRMS)
    - 低电感特性
    - 高绝缘电阻
    - 螺丝端子安装
    应用领域
    - 高压电源
    - CO2激光器
    - X射线设备
    - 焊接设备
    - 工业应用

    技术参数


    绝缘强度
    150%额定电压,充电电流限制在50mA内。
    损耗因子
    ≤ 20 x 10^-3 (1kHz)
    绝缘电阻
    最小200000 MΩ或1000 ΩF(在25°C时)。
    局部放电量
    小于5 pC(在50%额定交流电压时)。
    工作温度范围
    -30°C 到 +85°C。
    电容范围
    300 pF 至 20 nF。
    电容容差
    -20% 到 +80%。
    陶瓷介质
    Y5U(Class 2)。
    额定电压
    - 10 kVDC(3.5 kVRMS)
    - 15 kVDC(5.3 kVRMS)
    - 20 kVDC(7.0 kVRMS)
    - 30 kVDC(10.6 kVRMS)
    - 40 kVDC(14.0 kVRMS)

    产品特点和优势


    - 低电感特性:有助于减少寄生效应,提高高频下的性能。
    - 高绝缘电阻:确保长时间稳定运行,减少漏电流。
    - 环氧涂层:提供额外的物理保护和增强抗腐蚀性。
    - 螺丝端子安装:便于与设备连接,保证长期稳定性。

    应用案例和使用建议


    应用案例
    - 高压电源:用于需要极高电压的应用场景,如医疗设备、工业电源等。
    - CO2激光器:由于能承受高电压,适用于要求极高的激光系统。
    - X射线设备:满足高强度电压需求,同时保持高性能和可靠性。
    - 焊接设备:适合需要大功率输出的应用。
    使用建议
    - 在高温环境下使用时,需注意散热以防止过热。
    - 在安装过程中严格控制螺丝扭矩,避免损坏。

    兼容性和支持


    兼容性
    该产品适用于需要极高电压和良好绝缘性的多种设备和系统。
    厂家支持
    如有疑问,可联系技术支持邮箱powcap@vishay.com获取帮助。

    常见问题与解决方案


    问题1:如何正确安装螺丝?
    解决方案:使用直径为#8-32、长度为3/16英寸的螺丝,确保扭矩不超过12英寸磅。
    问题2:如何检测绝缘电阻?
    解决方案:使用合适的绝缘电阻测试仪,在标准温度下进行测量。
    问题3:如何避免局部放电?
    解决方案:确保正确的安装和连接方式,遵守厂家提供的操作指南。

    总结和推荐


    综合评估
    该高压陶瓷电容器715C系列具备出色的电气性能和坚固耐用的特点,非常适合高压应用环境。其低电感特性、高绝缘电阻和良好的耐温性能使其成为许多高端应用的理想选择。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要极高电压和可靠性的设备中使用此产品。对于需要长期稳定性和高性能的高压应用场合,715C系列是不可或缺的选择。

715C15DKS10参数

参数
电容值 10nF
容差 -20%~80%
温度系数 Y5U(E)
额定电压 15KV
长*宽*高 22.9mm(长度)*22.9mm(高度)
通用封装 0814
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

715C15DKS10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

715C15DKS10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 715C15DKS10 715C15DKS10数据手册

715C15DKS10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 446.6059
2+ ¥ 428.7417
3+ ¥ 400.1589
5+ ¥ 393.0132
10+ ¥ 393.0132
20+ ¥ 385.8675
50+ ¥ 385.8675
100+ ¥ 385.8675
库存: 18
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 446.6
