首页  >  产品百科  >  VJ0603A470KXACW1BC

VJ0603A470KXACW1BC

产品分类: 陶瓷电容
产品描述: 47pF ±10% C0G(NP0) 50V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: UA-VJ0603A470KXACW1BC
供应商: 海外现货
标准整包数: 4000

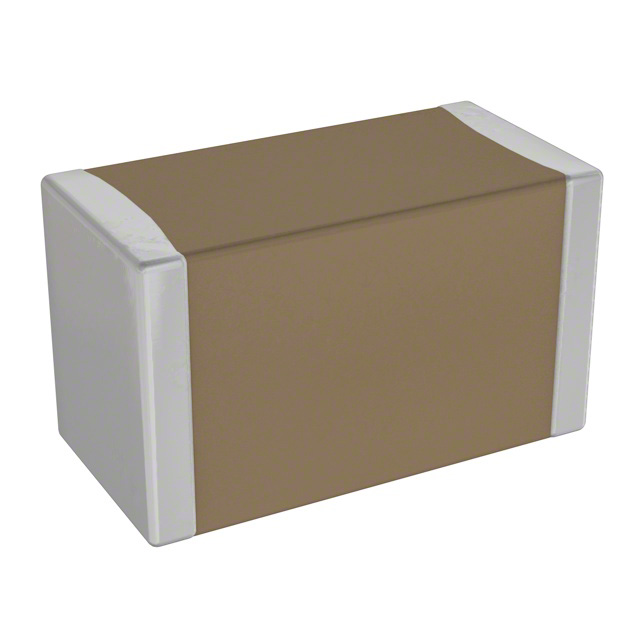

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603A470KXACW1BC

VJ0603A470KXACW1BC概述


    产品简介


    VJ....W1BC Vishay MLCC 系列基本商品系列 是一款适用于通用场合的表面贴装多层陶瓷电容器(MLCC)。该系列产品包括了从0402到1210不同尺寸的多种型号,可广泛应用于消费电子产品、电信设备、数据处理系统及移动应用等多个领域。这种电容器不仅具备卓越的稳定性和可靠性,还具有出色的电性能参数,能够满足各种高频应用的需求。

    技术参数


    以下是该系列电容器的关键技术规格:
    - 封装尺寸:0402 至 1210
    - 工作温度范围:
    - C0G (NP0):-55°C 至 +125°C
    - X5R:-55°C 至 +85°C
    - X7R:-55°C 至 +125°C
    - Y5V:-25°C 至 +85°C
    - 容值范围:
    - C0G (NP0):0.5 pF 至 39 nF
    - X5R:47 nF 至 220 μF
    - X7R:100 pF 至 47 μF
    - Y5V:10 nF 至 100 μF
    - 电压范围:
    - C0G (NP0):10 VDC 至 100 VDC
    - X5R:6.3 VDC 至 50 VDC
    - X7R:10 VDC 至 100 VDC
    - Y5V:6.3 VDC 至 100 VDC
    - 耐压强度测试:最高额定电压的250%
    - 绝缘电阻:≥ 10 GΩ 或 R x C ≥ 500 Ω x F(以较小者为准)

    产品特点和优势


    - 超稳定 C0G (NP0) 陶瓷介质:提供极高的温度稳定性,容值变化小,适用于对温漂要求严格的高频应用。
    - 高容值:采用X5R、X7R和Y5V陶瓷介质,在保证性能的同时提供较大的容值范围。
    - 镍屏障加100%锡端子:提高了产品的可靠性和抗腐蚀能力,确保在恶劣环境下依然稳定工作。
    - 基体金属电极系统 (BME):降低了制造成本并增强了机械稳定性。
    - 干膜技术:提高了产品的均匀性和可靠性。

    应用案例和使用建议


    应用案例:
    - 移动设备:例如智能手机和平板电脑中的信号耦合、滤波和调谐电路。
    - 数据处理设备:服务器和工作站中的电源稳压和滤波。
    使用建议:
    - 在选择具体型号时,应考虑工作温度、电压和容值需求,以确保所选型号符合实际应用场景的要求。
    - 在高温和高压环境中使用时,注意选择具有更高额定电压和耐热性的型号。

    兼容性和支持


    - 兼容性:本产品可与同类设备中的其他电子元器件配合使用,实现良好的互操作性。
    - 支持和服务:如有任何技术疑问,可随时联系技术支持团队mlcc@vishay.com。

    常见问题与解决方案


    - 问题1:电容器在高温下出现故障。
    - 解决方案:检查实际工作环境的温度是否超出电容器的工作范围。如超出,则需选择更高额定温度的型号。
    - 问题2:电容器的容值不稳定。
    - 解决方案:确认是否有外部因素(如振动、湿度)影响电容器的性能。如是,则需要优化应用环境或选择更稳定的电容器型号。

    总结和推荐


    VJ....W1BC 系列电容器以其卓越的稳定性和广泛的适用性,在多种应用场景中表现出色。其优异的温度特性和宽泛的工作电压范围使其成为许多工业和消费类电子产品的理想选择。强烈推荐这一系列产品给那些寻求高品质、高性能电容器的用户。无论是从长期稳定性和可靠性,还是从多功能性角度来看,这款产品都值得信赖。

VJ0603A470KXACW1BC参数

参数
电容值 47pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603A470KXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603A470KXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603A470KXACW1BC VJ0603A470KXACW1BC数据手册

VJ0603A470KXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
