WKP332MCPEJ0KR

产品分类: 陶瓷电容
产品描述: 3.3nF ±20% Y5U(E) 760V(AC) 通孔安装 15mm*6mm*18mm
供应商型号: F-WKP332MCPEJ0KR
供应商: 海外现货
标准整包数: 500

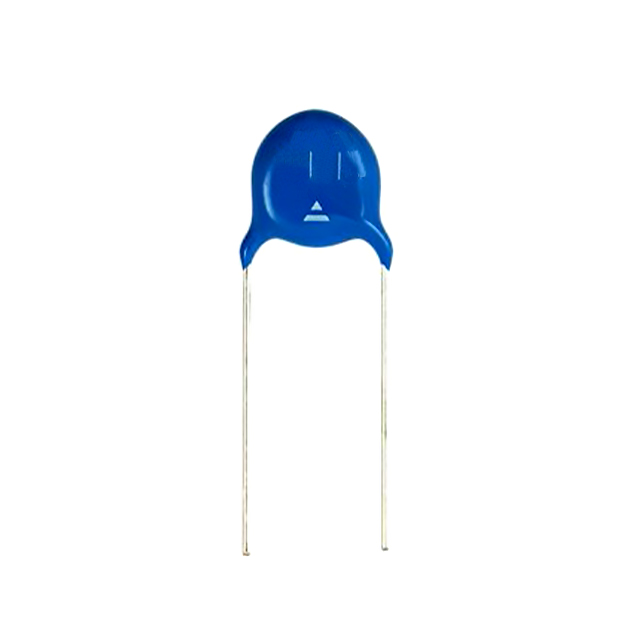

VISHAY INTERTECHNOLOGY 陶瓷电容 WKP332MCPEJ0KR

WKP332MCPEJ0KR概述

    Vishay WKP 系列交流线额定陶瓷盘式电容器技术手册

    1. 产品简介


    Vishay WKP 系列是专为交流线路设计的安全陶瓷盘式电容器。该系列电容器符合IEC 60384-14.4标准,适用于X1(760 VAC)和Y1(500 VAC)的应用场合。它们广泛应用于电源滤波、电磁干扰抑制及射频干扰抑制等场合。

    2. 技术参数


    电气特性
    - 额定电压:X1: 760 VAC (50 Hz), Y1: 500 VAC (50 Hz)
    - 容量范围:33 pF 至 4.7 nF
    - 容量公差:± 10 %, ± 20 %
    - 绝缘电阻:≥ 10,000 MΩ (500 VDC, 60 s)
    - 损耗因子:Class 1 最大0.5% (1 kHz), Class 2 最大2.5% (1 kHz)
    工作环境
    - 工作温度范围:-40 °C 至 +125 °C
    - 尺寸:直径8.0 mm,厚度6.0 mm,引脚间距10.0 mm 或 12.5 mm,引脚直径0.6 mm 或 0.8 mm

    3. 产品特点和优势


    - 高可靠性:符合国际标准,适用于严苛的工作环境。
    - 宽泛的容量选择:从33 pF到4.7 nF,适合多种应用需求。
    - 多样化引脚配置:提供直引脚和弯引脚两种配置,适应不同安装要求。
    - 材料合规性:采用阻燃环氧树脂涂层,符合UL 94 V-0标准。

    4. 应用案例和使用建议


    应用案例
    - 电磁干扰抑制:用于电源输入端,减少传导和辐射的电磁干扰。
    - 射频干扰抑制:如电视天线耦合,确保信号传输质量。
    - 在线旁路:用于电容跨接电路,提高系统稳定性。
    使用建议
    - 在选择容量时,优先考虑新应用使用更小的VKP系列(1 nF至4.7 nF),以提升效率。
    - 考虑到高温和低温条件下的性能变化,建议在极端环境下进行额外测试。

    5. 兼容性和支持


    - 认证信息:通过IEC 60384-14.4, UL 60384-14.1, CSA E60384-1:03 2nd edition, CSA E60384-14:09 2nd edition等多项国际认证。
    - 厂商支持:Vishay提供全面的技术支持和售后服务,如有疑问可联系官方技术支持。

    6. 常见问题与解决方案


    常见问题
    1. 产品在高温下失效:检查周围环境温度,考虑增加散热措施。
    2. 容量偏差较大:确认测量工具精度,或者检查是否存在焊接缺陷。
    3. 产品绝缘不良:更换产品或检测绝缘层厚度是否符合要求。
    解决方案
    - 温度控制:确保产品不长时间暴露于高温环境中。
    - 重新校准:使用高精度仪器重新测量容量。
    - 检查绝缘层:确保绝缘层达到最小厚度0.4 mm。

    7. 总结和推荐


    Vishay WKP 系列电容器凭借其高可靠性、宽泛的容量选择和多样化的引脚配置,在众多应用场合表现出色。尤其适合于需要严格电磁干扰抑制和信号传输稳定的场合。综上所述,强烈推荐该系列产品给需要高性能陶瓷电容器的应用开发者和技术工程师。

WKP332MCPEJ0KR参数

参数
电容值 3.3nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 15mm*6mm*18mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP332MCPEJ0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP332MCPEJ0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP332MCPEJ0KR WKP332MCPEJ0KR数据手册

WKP332MCPEJ0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
