VJ1111QUARF3KIT

产品分类: 电容套件
产品描述: Vishay 电容组件, 表面安装器件, 15件
供应商型号: 8782353
供应商: 海外现货
标准整包数: 1

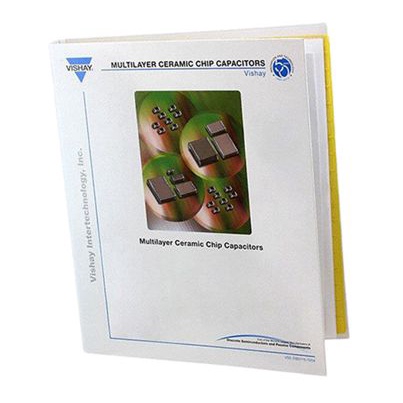

VISHAY INTERTECHNOLOGY 电容套件 VJ1111QUARF3KIT

VJ1111QUARF3KIT概述

    # Vishay Vitramon HIFREQ/QUAD HIFREQ Design Kits 技术手册

    产品简介


    Vishay Vitramon 的 HIFREQ 和 QUAD HIFREQ 系列设计套件是专为高频应用而设计的表面贴装多层陶瓷芯片电容器(MLCC)。这些电容器以其卓越的稳定性和可靠性在广泛的应用领域中表现出色,包括宽带无线通信、卫星通信、VoIP网络和无线基站等。这些电容器具备多个尺寸选项(0402、0603、0805、0505 和 1111),并且每个型号都包含15个电容器样本,以方便测试和验证。

    技术参数


    以下是各系列设计套件的技术参数:
    HIFREQ 系列
    - 尺寸:
    - 0402
    - 0603
    - 0805
    - 容值范围:
    - 0402:1.0pF 至 82pF
    - 0603:1.0pF 至 470pF
    - 0805:1.0pF 至 1500pF
    - 额定电压:
    - 0402 和 0603:最高 250V
    - 0805:最高 1500V
    QUAD HIFREQ 系列
    - 尺寸:
    - 0505
    - 1111
    - 容值范围:
    - 0505:1.0pF 至 82pF
    - 1111:1.0pF 至 1000pF
    - 额定电压:
    - 0505:最高 250V
    - 1111:最高 1500V
    所有型号的电容器均采用超稳定的陶瓷材料制造,并且采用无铅端子(编码“X”),并结合可靠的新贵金属电极系统,确保了非常高的场可靠性。

    产品特点和优势


    Vishay Vitramon 的 HIFREQ 和 QUAD HIFREQ 系列电容器具有以下优势:
    - 超稳定材料:采用超稳定的陶瓷材料,确保长期使用中的高精度。
    - 无铅端子:符合环保标准,适合广泛应用。
    - 新贵金属电极系统:提高电气性能和使用寿命。
    - 高电压耐受能力:提供多种电压等级选择,满足不同应用需求。
    - 广泛的应用领域:适用于多种高频电子设备,如无线通信设备、卫星通信、射频仪器等。

    应用案例和使用建议


    这些电容器广泛应用于以下场景:
    - 无线通信设备:例如手机、路由器和基站中的滤波器网络和阻抗匹配网络。
    - 医疗设备:MRI 扫描仪中的射频线圈和发生器。
    - 工业设备:用于激光系统、CATV 和 UHF / 微波射频功率放大器。
    使用建议:
    - 在高频应用中,选择适当的容值和额定电压至关重要。确保所选电容器的工作电压不超过其额定值。
    - 对于高可靠性的要求,推荐使用较高额定电压的电容器。
    - 定期检查电容器的工作状态,特别是在恶劣环境中使用时。

    兼容性和支持


    这些电容器设计用于与各种标准电路板和设备兼容。如果您需要进一步的支持或有关于特定应用的疑问,可以联系技术支持部门(电子邮件:mlccrf@vishay.com)。

    常见问题与解决方案


    1. 问题:电容器温度稳定性不足。
    - 解决方案: 选择更高额定电压的电容器,如 1111 尺寸的 VJ1111QUARF1KIT。
    2. 问题:电容器容值漂移较大。
    - 解决方案: 使用更高精度的电容器,如 0402 尺寸的 VJ0402HIFRQ1KIT。
    3. 问题:电容器额定电压不满足要求。
    - 解决方案: 更换为更高额定电压的型号,如 0805 尺寸的 VJ0805HIFRQ2KIT。

    总结和推荐


    Vishay Vitramon 的 HIFREQ 和 QUAD HIFREQ 设计套件是一组高品质的多层陶瓷芯片电容器,适用于各种高频应用。其稳定性和可靠性使它们成为市场上的首选产品之一。我们强烈推荐在涉及高频应用的项目中使用这些电容器,以确保最佳性能和可靠性。
    请根据具体应用需求选择合适的电容器型号,并随时联系技术支持部门以获得进一步的帮助和支持。

VJ1111QUARF3KIT参数

参数
通用封装 1111
安装方式 贴片安装
零件状态 在售

VJ1111QUARF3KIT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1111QUARF3KIT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电容套件 VISHAY INTERTECHNOLOGY VJ1111QUARF3KIT VJ1111QUARF3KIT数据手册

VJ1111QUARF3KIT封装设计

查看详情并下载
Symbol
Footprint
3D Model
