885342

产品分类: 电容套件
厂牌: WURTH
产品描述: Wurth Elektronik 电容组件, 表面安装器件, 最小电容值 10pF
供应商型号: BN-885342
供应商: 海外现货
标准整包数: 1

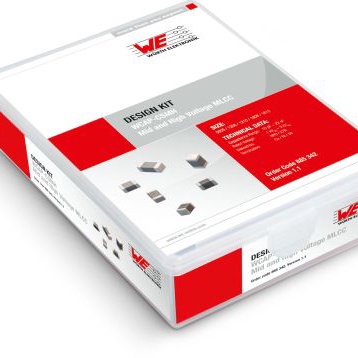

WURTH 电容套件 885342

885342概述

    高压MLCC设计套件:产品手册详解
    Würth Elektronik eiSos GmbH & Co. KG 提供的高压多层陶瓷电容器(MLCC)设计套件以其卓越的技术规格和广泛的适用范围成为电子工程师的首选。本文将深入解析此设计套件的产品手册,为读者提供详尽的产品概述和技术细节。

    产品简介


    类型与功能:
    - 型号:WCAP-CSMH
    - 类型:中高电压多层陶瓷电容器(MLCC)
    - 功能:为各种高电压应用提供稳定的电容支持,适用于电源管理、滤波和信号耦合等电路设计
    应用领域:
    - 通信设备
    - 工业控制
    - 汽车电子
    - 医疗设备
    - 新能源设备

    技术参数


    | 参数 | 值 |

    | 尺寸 | 0805, 1206, 1210, 1808, 1812 |
    | 容量范围 | 10 pF – 22 nF |
    | 额定电压 | 1 kVDC – 3 kVDC |
    | 介电材料 | NP0, X7R |
    | 引脚材料 | 铜/镍/锡 |
    | 操作温度范围 | -55°C 至 +125°C |
    | 电阻 | ≥ 10 GΩ |
    以产品代码885 342为例,具体规格如下:
    - 1 kVDC,100 pF;±10%;厚度1.25mm;D.F.≤2.5%;IR≥10 GΩ
    - 2 kVDC,68 pF;±5%;厚度1.25mm;Q≥1000;IR≥10 GΩ
    - 3 kVDC,10 pF;±5%;厚度1.25mm;Q≥400+20°C;IR≥10 GΩ

    产品特点和优势


    独特功能与优势:
    - 高可靠性:采用高质量的介电材料(NP0, X7R),确保电容器在极端条件下的稳定性。
    - 宽工作范围:从-55°C到+125°C的宽操作温度范围,适应各种恶劣环境。
    - 高容量范围:涵盖从10 pF到22 nF的广泛容量范围,满足不同应用需求。
    - 高性能:具备低损耗因子(D.F.≤2.5%)和高绝缘电阻(≥10 GΩ),保证优异的电气性能。

    应用案例和使用建议


    应用场景:
    - 电源转换模块中的滤波电容器
    - 电动汽车中的电池管理系统(BMS)
    使用建议:
    - 在设计高可靠性电路时,优先选择额定电压高于工作电压1.5倍的电容器。
    - 确保安装过程中电容器的焊接质量,避免因焊接不良导致的电气失效。

    兼容性和支持


    兼容性:
    - 设计套件包含多种尺寸规格(0805, 1206, 1210, 1808, 1812),方便在不同电路板布局中灵活选用。
    - 支持铜/镍/锡引脚材料,可兼容多种PCB制造工艺。
    支持与维护:
    - Würth Elektronik提供详尽的用户手册和专业技术支持,帮助客户快速解决问题并提升应用效率。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器过热 | 确保电容器安装在良好的散热环境中 |
    | 电容器容量下降 | 检查是否有外部干扰影响电容器工作 |
    | 安装后电容器失效 | 检查焊接质量,确保无虚焊现象 |

    总结和推荐


    综上所述,WCAP-CSMH设计套件凭借其高可靠性和广泛的应用范围,成为高电压电路设计的理想选择。对于需要稳定电容支持的工业、汽车和新能源应用,推荐使用这款设计套件中的MLCC。尽管成本较高,但其出色的性能和长久的使用寿命使其具有较高的性价比。建议用户在具体应用前详细查阅手册,以确保最佳匹配和使用效果。

885342参数

参数
安装方式 贴片安装

885342厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

885342数据手册

厂牌 PDF简要描述 下载
WURTH 电容套件 WURTH 885342 885342数据手册

885342封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 119.79 ¥ 1021.8087
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1021.8
