534B1104JL

产品描述: 100KΩ ±5% 2W ±20ppm/℃ 面板安装 39.67mm*22.23mm*26.99mm
供应商型号: 1679504
供应商: 海外现货
标准整包数: 10

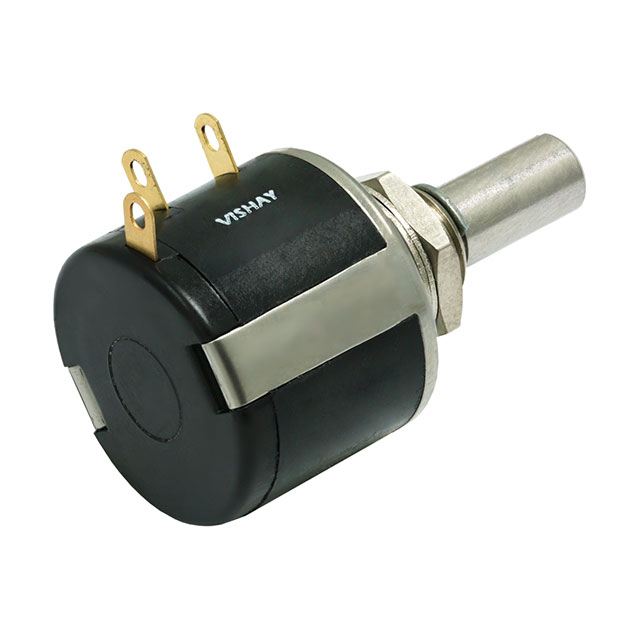

VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 534B1104JL

534B1104JL概述

    Vishay Spectrol Model 533, 534, 535 多圈线绕电位器技术手册

    1. 产品简介


    Vishay Spectrol 的 Model 533、534 和 535 是一种多圈线绕电位器,主要用于工业应用。它们的特点是采用7/8英寸(22.2毫米)的设计尺寸,具备多种圈数选择:Model 533 提供3圈,Model 534 提供10圈,Model 535 提供5圈。这些电位器适用于需要高精度、高可靠性的应用场景。

    2. 技术参数


    | 参数 | Model 533 | Model 534 | Model 535 |
    ||
    | 电阻范围 | 50Ω 至 20kΩ | 100Ω 至 100kΩ | 50Ω 至 50kΩ |
    | 能力范围 | 5Ω 至 60kΩ | 10Ω 至 200kΩ | 5Ω 至 100kΩ |
    | 标准容差 | ±5% | ±5% | ±5% |
    | 独立线性度 | ±0.25% | ±0.25% | ±0.25% |
    | 噪声 (ENR) | 100Ω | 100Ω | 100Ω |
    | 旋转角度 | 1080° ±10° -0° | 3600° ±10° -0° | 1800° ±10° -0° |
    | 功率等级 | 1.0W (70°C) | 2.0W (70°C) | 1.5W (70°C) |
    | 绝缘电阻 | 1000 MΩ @ 500VDC | 500 MΩ @ 500VDC | 1000 MΩ @ 500VDC |
    | 击穿电压 | 1000 VRMS @ 60Hz | 1000 VRMS @ 60Hz | 1000 VRMS @ 60Hz |

    3. 产品特点和优势


    - 设计灵活性:提供套筒和伺服安装设计,可根据需求进行定制。
    - 高精度:线性度可达到±0.25%,并可根据要求降低至±0.05%。
    - 特殊电阻值:可提供特殊电阻值至±1%。
    - 结构设计:提供后轴延伸和支撑轴承,增加稳定性和可靠性。
    - 材料多样性:提供公制轴和特殊标记选项。
    - 高性能:根据需求可提供高扭矩、中心抽头和滑动离合器。

    4. 应用案例和使用建议


    这些电位器广泛应用于工业控制、测量设备、医疗设备等领域。例如,在工业自动化控制系统中,这些电位器可以用于调节和监控电压和电流信号。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 保持环境温度在指定范围内(-55°C至+125°C)。
    - 在振动和冲击环境下使用时,需考虑额外的防护措施。
    - 定期检查和维护,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:Model 533、534 和 535 可以与多种电路板和系统兼容。具体兼容性信息可参阅 Vishay 官网或联系技术支持。
    - 支持服务:Vishay 提供详尽的技术文档和支持服务,包括详细的安装指南和常见问题解答。如有疑问,可发送邮件至 sferprecisionpot@vishay.com 进行咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致过热 | 确保散热良好,避免长时间超负荷运行。 |
    | 使用过程中发现噪声过大 | 检查是否安装正确,确认环境无电磁干扰。 |
    | 旋转不顺畅 | 检查是否有异物阻碍,定期清洁和润滑。 |
    | 电气性能不稳定 | 确认接线正确,连接稳固;检查供电电压是否符合要求。 |

    7. 总结和推荐


    综上所述,Vishay Spectrol 的 Model 533、534 和 535 多圈线绕电位器在高精度、高稳定性方面表现优异,非常适合需要精密调节的应用场景。无论是工业自动化还是高端测量设备,这些电位器都是理想的选择。强烈推荐在需要高精度和稳定性的场合使用这些产品。

534B1104JL参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 2W
温度系数 ±20ppm/℃
额定电压 -
锥度 -
长*宽*高 39.67mm*22.23mm*26.99mm
安装方式 面板安装
包装方式 盒装

534B1104JL厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

534B1104JL数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 534B1104JL 534B1104JL数据手册

534B1104JL封装设计

查看详情并下载
Symbol
Footprint
3D Model
