VJ0805A221JXACW1BC

产品分类: 陶瓷电容
产品描述: 220pF ±5% C0G(NP0) 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: AV-A-VJ0805A221JXACW1BC
供应商: Avnet
标准整包数: 4000

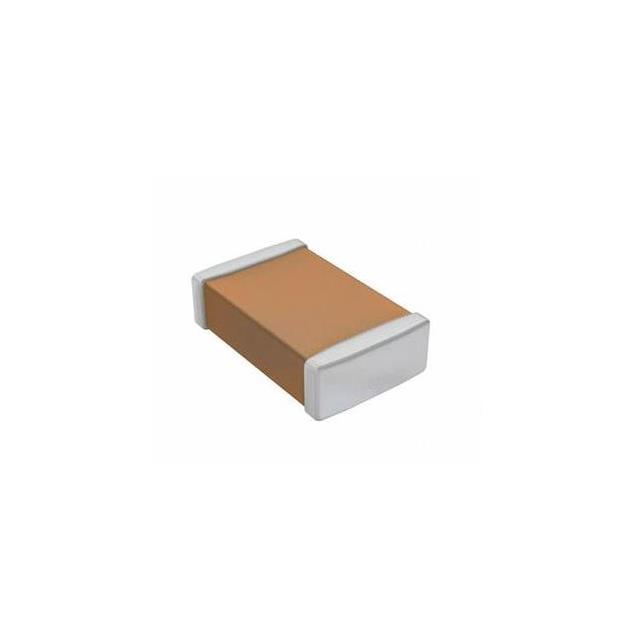

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0805A221JXACW1BC

VJ0805A221JXACW1BC概述

    Vishay VJ....W1BC 基础商品系列多层陶瓷片式电容器

    产品简介


    Vishay的VJ....W1BC系列多层陶瓷片式电容器是适用于一般应用的表面贴装电容器。该系列产品提供从0402到1210的不同尺寸,具有多种介电材料(C0G、X5R、X7R和Y5V),适用于消费电子、电信、数据处理和移动设备等领域。这些电容器具有优异的电气特性和广泛的温度适应范围,能够满足高频率应用的需求。

    技术参数


    - 尺寸:0402, 0603, 0805, 1206, 1210
    - 温度范围:
    - C0G (NP0):-55°C 至 +125°C
    - X5R:-55°C 至 +85°C
    - X7R:-55°C 至 +125°C
    - Y5V:-25°C 至 +85°C
    - 电容范围:
    - C0G (NP0):0.5 pF 至 39 nF
    - X5R:47 nF 至 220 μF
    - X7R:100 pF 至 47 μF
    - Y5V:10 nF 至 100 μF
    - 电压范围:
    - C0G (NP0):10 VDC 至 100 VDC
    - X5R:6.3 VDC 至 50 VDC
    - X7R:10 VDC 至 100 VDC
    - Y5V:6.3 VDC 至 100 VDC
    - 绝缘电阻:≥ 10 GΩ 或 R x C ≥ 500 Ω x F(两者中较小值)
    - 老化率:各类型介电材料的老化率有所不同,见数据手册详细说明。
    - 介电强度测试:参见表中详细数值。

    产品特点和优势


    1. 高电容密度:能够在有限的空间内提供大电容,适合空间受限的应用。
    2. 宽广的工作温度范围:C0G(NP0)型电容器能在极端温度下保持稳定,适用于工业级应用。
    3. 高可靠性:采用镍屏障加100%锡端子,提高了焊接可靠性和使用寿命。
    4. 多种封装选择:可选7英寸纸带、13英寸纸带、7英寸塑料带和13英寸塑料带,方便不同生产需求。

    应用案例和使用建议


    - 消费电子:如手机、平板电脑等移动设备,VJ....W1BC系列电容器因其高稳定性可以用于滤波和耦合电路。
    - 电信:网络通信设备中的信号耦合和旁路,需注意匹配合适的电容值以保证信号传输质量。
    - 数据处理:计算机主板上的去耦和滤波应用,可根据具体应用场景选择合适的尺寸和介电材料。
    使用建议:
    - 在使用前需对电容器进行预处理(如在150°C条件下进行1小时的热处理),确保测量精度。
    - 对于高频应用,应选择合适的工作频率和容值,避免因自谐振效应导致的性能下降。

    兼容性和支持


    - 该产品与其他电子元器件的兼容性良好,广泛应用于各种电路设计。
    - Vishay公司提供了详尽的技术支持和售后服务,如遇问题可通过mlcc@vishay.com联系技术支持团队。

    常见问题与解决方案


    1. Q:如何正确存储VJ....W1BC系列电容器?
    - A: 存储时应保持在5°C至40°C的环境温度和20%至70%的相对湿度条件下,防止暴露在腐蚀性气体环境中。
    2. Q:电容器在长时间存放后仍可使用吗?
    - A: 电容器建议在出货后一年内使用,若需延长存放时间,则需要检查焊点可焊性。
    3. Q:如何判断电容器是否已损坏?
    - A: 使用万用表测量其电容值和漏电流,若发现异常应及时更换。

    总结和推荐


    总体而言,Vishay的VJ....W1BC系列多层陶瓷片式电容器以其出色的电气特性和广泛的温度适应能力,在多个应用领域表现出色。其独特的设计和高质量的制造工艺使其在市场上具备较强的竞争力。如果您正在寻找适用于多种应用的高性能电容器,VJ....W1BC系列是一个值得推荐的选择。

VJ0805A221JXACW1BC参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0805A221JXACW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0805A221JXACW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0805A221JXACW1BC VJ0805A221JXACW1BC数据手册

VJ0805A221JXACW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.0144 ¥ 0.1276
20000+ $ 0.0139 ¥ 0.1231
36000+ $ 0.0135 ¥ 0.1194
80000+ $ 0.0126 ¥ 0.1116
128000+ $ 0.0122 ¥ 0.1084
188000+ $ 0.0118 ¥ 0.1044
348000+ $ 0.0114 ¥ 0.1007
库存: 16000
起订量: 12000 增量: 4000
交货地:
最小起订量为:8000
合计: ¥ 1020.8
直接购买
加入购物车
