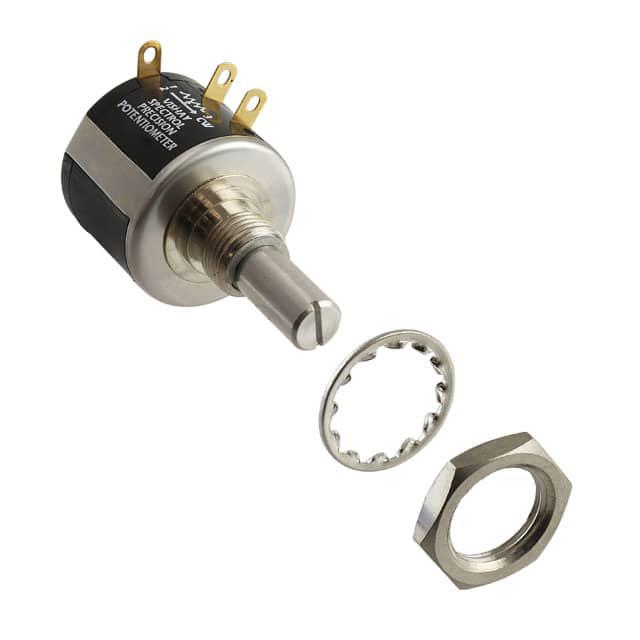

533B1203JC

产品描述: 20KΩ ±5% 1W ±20ppm/℃ 线性 141V 面板安装 39.67mm(长度)*26.99mm(高度)
供应商型号: 594-533-11203
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 533B1203JC

533B1203JC概述

    Vishay Spectrol Model 533, 534, 535 多圈线绕电位计技术手册

    产品简介


    Vishay Spectrol 的 Model 533、534 和 535 是一系列高性能的多圈线绕电位计。这些电位计主要用于工业应用,提供旋转式的电阻调节功能。它们的主要用途包括精密仪器、测试设备、医疗设备和其他需要高精度和可靠性的场合。

    技术参数


    - 类型:多圈线绕电位计
    - 安装方式:轴套式和伺服安装
    - 旋转圈数:
    - Model 533:3 圈
    - Model 534:10 圈
    - Model 535:5 圈
    - 电阻范围:
    - Model 533:50 Ω 至 20 kΩ
    - Model 534:100 Ω 至 100 kΩ
    - Model 535:50 Ω 至 50 kΩ
    - 额定功率(70°C):
    - Model 533:1.0 W
    - Model 534:2.0 W
    - Model 535:1.5 W
    - 绝缘电阻:最小值为 1000 MΩ @ 500 VDC
    - 电气特性:
    - 线性度:独立 ±0.25%(标准)
    - 噪声:100 Ω ENR
    - 绝缘电压:1000 VRMS 最小值 @ 60 Hz
    - 温度系数:20 ppm/°C(仅限线材)

    产品特点和优势


    1. 多种安装方式:提供轴套式和伺服安装设计,适用于不同需求的应用。
    2. 高精度:线性度可达 ±0.25%,甚至可定制至 ±0.05%。
    3. 特殊电阻值:支持特殊电阻值,如 ±1% 的精度。
    4. 多重配置选项:双转子配置、同心轴及后轴延伸等功能,增强了电位计的灵活性和适用性。
    5. 高扭矩和中心抽头:支持高扭矩操作,同时提供中心抽头功能,增强实用性。
    6. 广泛的工作温度范围:-55°C 至 +125°C,适合极端环境下的使用。

    应用案例和使用建议


    这些电位计在工业自动化系统、精密仪器校准、医疗设备等领域有着广泛的应用。例如,在医疗设备中,这些电位计可以用于精确控制注射泵的流速。
    使用建议:
    - 确保在安装时正确选择安装方式(轴套式或伺服式),以适应具体的应用需求。
    - 在使用过程中注意工作温度和环境条件,以确保电位计性能稳定。
    - 使用过程中要注意散热问题,尤其是在高功率环境下使用。

    兼容性和支持


    这些电位计设计上具有良好的兼容性,适用于多种机械接口和电子控制系统。Vishay Spectrol 提供全面的技术支持和售后服务,帮助客户解决使用过程中的任何问题。

    常见问题与解决方案


    1. 如何更换损坏的电位计?
    - 请参照手册中的更换步骤进行操作,必要时联系技术支持。

    2. 电位计出现噪音怎么办?
    - 检查接线是否松动,尝试调整电位计的安装位置,或者替换为低噪声版本的电位计。

    3. 如何确保电位计的稳定性?
    - 确保电位计工作在指定的工作温度范围内,避免过热或过冷环境。


    总结和推荐


    总体而言,Vishay Spectrol 的 Model 533、534 和 535 电位计是高品质的工业级产品,以其高精度、高可靠性以及广泛的配置选项著称。适用于各种需要高精度电阻调节的应用场景。对于寻求高性能和耐用性的用户来说,这些电位计无疑是理想的选择。强烈推荐使用这些电位计。

533B1203JC参数

参数
电阻值 20KΩ
精度 ±5%
额定功率 1W
温度系数 ±20ppm/℃
额定电压 141V
锥度 线性
长*宽*高 39.67mm(长度)*26.99mm(高度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

533B1203JC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

533B1203JC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY 533B1203JC 533B1203JC数据手册

533B1203JC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.695 ¥ 394.5728
10+ $ 39.6252 ¥ 334.8329
20+ $ 35.856 ¥ 302.9832
50+ $ 32.361 ¥ 273.4505
100+ $ 29.6625 ¥ 250.6481
200+ $ 27.3105 ¥ 230.7737
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 394.57
