首页  >  产品百科  >  615R150GAD10

615R150GAD10

产品分类: 陶瓷电容
产品描述: 1nF -20%~80% Y5U(E) 15KV 通孔安装 17mm*10.7mm*23.4mm
供应商型号: 2113025
供应商: 海外现货
标准整包数: 1

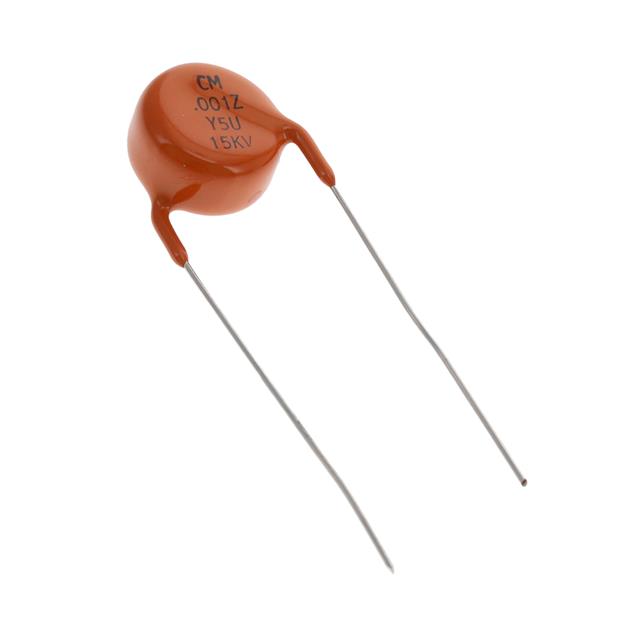

VISHAY INTERTECHNOLOGY 陶瓷电容 615R150GAD10

615R150GAD10概述

    615R Series High Voltage Ceramic DC Disc Capacitors

    产品简介


    Vishay Cera-Mite 的 615R 系列高电压陶瓷直流盘式电容器是专门设计用于各种高电压应用的高端电容器。这些电容器适用于 10 kVDC 和 15 kVDC 的高压系统,具有高稳定性和低损耗的特点。它们主要应用于电视和显示器、开关模式电源(SMPS)、直流及脉冲高压系统和X射线设备等领域。

    技术参数


    - 额定电压: 10 kVDC 和 15 kVDC
    - 最小绝缘电阻: ≥1000 MΩ 或 ≥200000 MΩ
    - 容差: ±20% 或 +80%/-20%
    - 耗散因子:
    - 类 1: ≤0.2%(1 kHz, 1 V)
    - 类 2: ≤2.0%(1 kHz, 1 V)
    - 工作温度范围:
    - 工作温度: -25°C 至 +105°C
    - 存储温度: -25°C 至 +85°C
    - 引线材质: 镀锡铜
    - 封装尺寸:
    - 直径: 0.375" (9.5 mm), 0.500" (12.7 mm) 或 0.750" (19.2 mm)
    - 厚度: 0.181" (4.6 mm) 至 0.980" (24.9 mm)

    产品特点和优势


    - 低损耗: 由于采用陶瓷材料,这些电容器能够提供极低的损耗。
    - 高稳定性: 能够在宽泛的工作温度范围内保持高稳定性。
    - 紧凑设计: 尽管具备高电压等级,但这些电容器体积较小。
    - 高电压评级: 可提供高达 20 kV 的电压等级(需特殊请求)。

    应用案例和使用建议


    这些电容器广泛应用于电视和显示器、开关模式电源系统(SMPS)、直流和脉冲高压系统,以及X射线设备中。对于那些需要高稳定性和高电压的应用,615R系列电容器是理想选择。使用时应注意环境温度和湿度条件,以确保最佳性能。

    兼容性和支持


    这些电容器与大多数标准电路板兼容。Vishay 提供了详尽的技术支持和文档,帮助用户更好地理解和使用这些产品。如有任何疑问,可联系技术支持团队。

    常见问题与解决方案


    - 问题1: 电容器出现漏电流。
    - 解决办法: 检查安装环境,确保无水汽或杂质污染。如有必要,更换为更合适的封装。

    - 问题2: 容量变化超出预期。
    - 解决办法: 检查是否超过工作电压和温度限制。如不符合规范,考虑更换为更高电压等级的产品。

    总结和推荐


    总的来说,615R 系列高电压陶瓷直流盘式电容器以其出色的稳定性和高性能,在高电压应用中表现出色。如果您正在寻找一款高可靠性和稳定性的电容器,这些产品无疑是一个值得推荐的选择。尽管价格可能相对较高,但其卓越的性能和长寿命使其成为值得投资的选择。

615R150GAD10参数

参数
电容值 1nF
容差 -20%~80%
温度系数 Y5U(E)
额定电压 15KV
长*宽*高 17mm*10.7mm*23.4mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

615R150GAD10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

615R150GAD10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 615R150GAD10 615R150GAD10数据手册

615R150GAD10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.9559
5+ ¥ 55.9559
10+ ¥ 50.1365
20+ ¥ 50.1365
40+ ¥ 49.2412
100+ ¥ 48.3459
500+ ¥ 48.3459
库存: 47
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.95
直接购买
加入购物车
