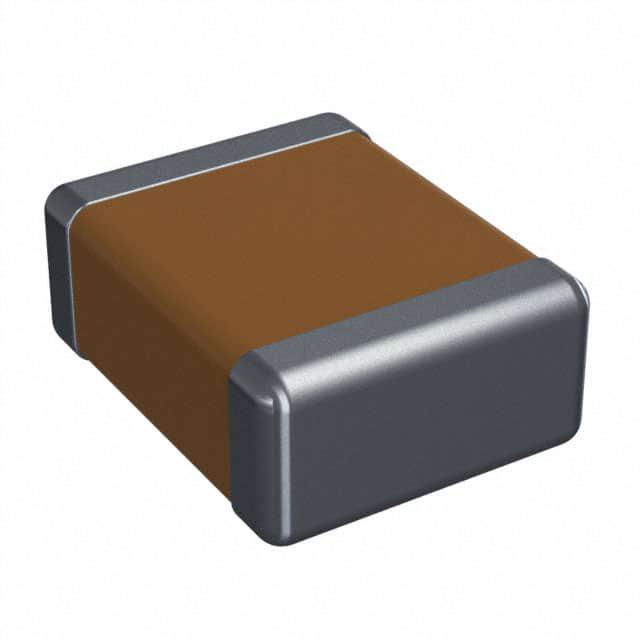

CDR33BX104AKWRAT

产品分类: 陶瓷电容
产品描述: 100nF ±10% 50V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: M-CDR33BX104AKWRAT
供应商: Future
标准整包数: 3000
VISHAY INTERTECHNOLOGY 陶瓷电容 CDR33BX104AKWRAT

CDR33BX104AKWRAT概述

    # Vishay Vitramon CDR-MIL-PRF-55681 多层陶瓷片式电容器技术手册解析

    产品简介


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列多层陶瓷片式电容器(MLCC)是专门为满足高可靠性要求设计的军用级产品。该系列产品通过了 MIL-PRF-55681 军用规范认证,具有出色的温度稳定性、宽泛的工作温度范围和多种封装尺寸。这些电容器适用于航空电子系统、声纳系统、卫星系统、导弹应用及地理信息系统等多个高要求领域。
    主要功能
    - 高可靠性:严格遵循 MIL-PRF-55681 标准进行测试,确保极端环境下的稳定运行。
    - 多样化选择:提供不同温度系数、电压等级和容量选项以满足不同应用场景需求。
    - 环保兼容性:支持无铅焊料(Ni 防护层加纯锡)和传统含铅焊料两种版本。
    应用领域
    - 航空航天设备
    - 军事通信设施
    - 卫星与导航设备
    - 地理信息系统 GIS
    - 全球定位系统 GPS

    技术参数


    以下是根据手册整理的关键技术参数列表:
    | 参数名称 | 规格描述 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 1.0 pF 至 470 nF |
    | 额定电压范围 | 6.3 VDC 至 100 VDC |
    | 温度系数 | BP: ±30 ppm/°C (±0 VDC 和 ±100% 额定电压) |
    BX: ±15% (±0 VDC) 或 +15%,-25% (±100% 额定电压) |
    | 损耗因子(DF) | BP: ≤0.15%,BX: ≤2.5%,BR: ≤3.5% (≤25V),≤2.5% (>25V) |
    | 老化率 | BP: ≤0%/十年;BX 和 BR: ≤1%/十年 |
    | 绝缘电阻(IR) | ≥100,000 MΩ 或 ≥1,000 μF,取较小值 |
    | 测试频率 | 1 MHz ± 50 kHz(BP 和 BX 容量 ≤1000 pF),1 kHz ± 50 Hz(其他情况) |
    特殊特性
    - 可靠的贵金属电极(Noble Metal Electrode, NME)系统。
    - 湿法制程保证卓越的质量控制。
    - 符合 RoHS 标准(部分型号支持 Pb-free 终端)。

    产品特点和优势


    1. 军规认证:通过 MIL-PRF-55681 认证,具备军事级别的可靠性。
    2. 灵活性:支持多种容量、电压和温度系数组合,满足复杂项目需求。
    3. 高性价比:采用湿法工艺,成本效益显著优于许多同类军规产品。
    4. 环保友好:提供环保无铅选项,符合现代环保法规要求。

    应用案例和使用建议


    示例应用场景
    - 航空电子系统:需要长时间在极端环境下工作的场合,如飞机雷达或飞行控制系统。
    - 卫星通信:对耐久性和精度要求极高的通信模块。
    使用建议
    - 在高频电路中使用时需注意测试频率的影响,优先选择匹配测试条件的产品。
    - 对于长期存储的应用场景,考虑采用老化率更低的 BP 类型电容器。
    - 针对不同温度范围的需求,合理选择对应的温度系数(如 BX 或 BR)。

    兼容性和支持


    - 与主流 PCB 设计标准完全兼容。
    - 提供详细的技术文档和技术支持服务,可通过 mlcc@vishay.com 联系厂家获取帮助。
    - 厂商提供完整的 RoHS 合规声明及材料分类信息,可在 Vishay 官网查询。

    常见问题与解决方案


    1. Q: 如何区分 RoHS 和非 RoHS 产品?
    - A: 查看产品编号末尾的标记,如带有 "W", "Z", "U" 编码的产品为非 RoHS。
    2. Q: 电容器容量如何读取?
    - A: 使用前两位数字表示有效值,第三位作为乘数。例如,"102" 表示 10 × 10² = 1000 pF。
    3. Q: 超过额定电压会怎样影响性能?
    - A: 必须避免超过额定电压,否则可能导致电容器永久损坏。

    总结和推荐


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列电容器以其卓越的军规品质、多样化的规格配置以及良好的性价比,在高端电子应用市场中占据重要地位。无论是航空航天还是国防工业,这款产品都能提供可靠的支持。强烈推荐给需要高可靠性且严苛环境下的工程项目。
    如果您正在寻找一款能够在恶劣条件下保持稳定性能并兼顾环保要求的电容器,那么这款产品无疑是您的理想选择!

CDR33BX104AKWRAT参数

参数
电容值 100nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR33BX104AKWRAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR33BX104AKWRAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR33BX104AKWRAT CDR33BX104AKWRAT数据手册

CDR33BX104AKWRAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.5264 ¥ 4.4481
库存: 15000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 13344.3
