首页  >  产品百科  >  GA0402Y102KXBAC31G

GA0402Y102KXBAC31G

产品分类: 陶瓷电容
产品描述: 1nF ±10% X7R 100V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 720-GA0402Y102KXBAC31GTR-ND
供应商: Digi-Key
标准整包数: 5000

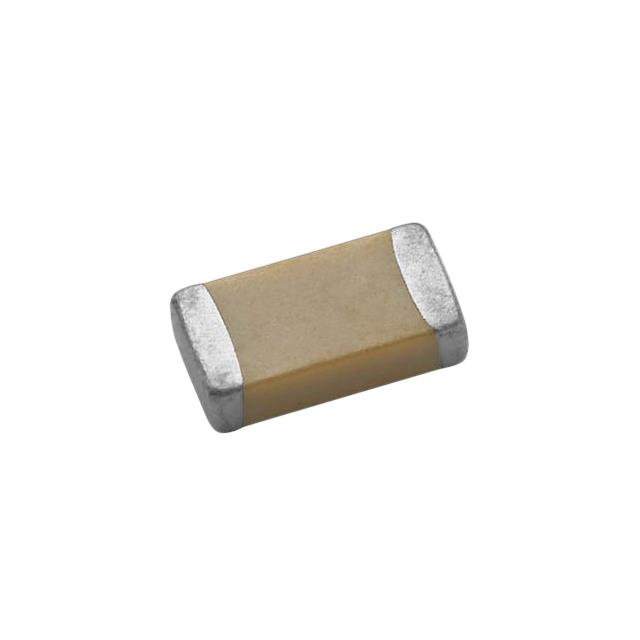

VISHAY INTERTECHNOLOGY 陶瓷电容 GA0402Y102KXBAC31G

GA0402Y102KXBAC31G概述

    GA....31G 汽车级多层陶瓷电容器(MLCC)技术手册

    1. 产品简介


    GA....31G 是 Vishay Vitramon 公司生产的汽车级多层陶瓷电容器(MLCC)。这类电容器广泛应用于汽车工业的各类系统中,包括发动机舱内的零部件、安全与舒适系统等。它们采用的是“贵金属技术”(Precious Metal Technology, PMT / NME),并在湿法工艺下制造而成。所有 Vishay Vitramon MLCC 均已通过 AEC-Q200 认证,且可根据要求提供生产件批准程序(PPAP)。

    2. 技术参数


    C0G(NP0)介电材料
    - 额定电压:25 VDC 至 3000 VDC
    - 温度范围:-55°C 至 +150°C(+125°C 以上时特性变化)
    - 容值范围:1 pF 至 22 nF
    - 温度系数:0 ppm/°C ± 30 ppm/°C(-55°C 至 +125°C)
    - 损耗因子(DF):
    - ≤1000 pF 的值:0.1% 最大(1.0 VRMS 和 1 MHz 下)
    - >1000 pF 的值:0.1% 最大(1.0 VRMS 和 1 kHz 下)
    - 绝缘电阻:
    - +25°C:100 000 MΩ 最小或 1000 μF 较小者
    - +125°C:10 000 MΩ 最小或 100 μF 较小者
    - 老化率:每十年 0% 最大
    - 击穿电压测试:按照 EIA 198-2-E 方法 103 进行
    X7R 介电材料
    - 额定电压:16 VDC 至 630 VDC
    - 温度范围:-55°C 至 +150°C(+125°C 以上时特性变化)
    - 容值范围:120 pF 至 1.0 μF
    - 温度系数:
    - X7R:±15%(-55°C 至 +125°C)
    - X8R:±15%(-55°C 至 +150°C)
    - 损耗因子(DF):
    - 16 V 和 25 V 额定值:1.0 VRMS 和 1 kHz 下 3.5% 最大
    - >25 V 额定值:1.0 VRMS 和 1 kHz 下 2.5% 最大
    - 绝缘电阻:
    - +25°C:100 000 MΩ 最小或 1000 μF 较小者
    - +125°C:10 000 MΩ 最小或 100 μF 较小者
    - 老化率:每十年 1% 最大
    - 击穿电压测试:按照 EIA 198-2-E 方法 103 进行

    3. 产品特点和优势


    GA....31G 汽车级 MLCC 的独特之处在于其可靠性和高精度。这些电容器具备 AEC-Q200 资格认证,并在湿法工艺下制造。其温度系数非常稳定,尤其适合对精度要求高的应用。此外,它们能在高温环境下保持稳定的性能,适用于汽车引擎舱等严苛环境。

    4. 应用案例和使用建议


    GA....31G 汽车级 MLCC 可广泛应用于多种汽车系统,如:
    - 发动机舱内控制系统
    - 安全和舒适系统(例如空调、安全气囊)
    使用建议:
    - 在选择合适的 MLCC 时,需根据应用的具体电压和温度要求进行挑选。
    - 对于高频应用,可考虑选择低损耗因子的 MLCC。
    - 确保电容器安装后有足够的散热空间,以延长使用寿命。

    5. 兼容性和支持


    这些 MLCC 支持常见的封装尺寸,从 0402 到 1812。其 100% 锡镀层提供了可靠的焊接性能,特别适用于需要柔性连接的应用。厂商提供了详细的焊接指南和选型指南,用户可通过 Vishay 官网获得技术支持和维护信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接过程中出现开路 | 检查焊接温度和时间是否符合要求;确认是否有助焊剂残留 |
    | 温度过高导致性能下降 | 确认使用时的工作温度不超过规格书中的最大值;采取适当的散热措施 |
    | 容值不准确 | 检查电容器的安装是否正确;确认没有外部干扰 |

    7. 总结和推荐


    GA....31G 汽车级 MLCC 在性能上表现出色,适用于多种苛刻环境下的应用。其卓越的可靠性、稳定性及宽广的工作温度范围使其成为汽车电子系统的理想选择。综上所述,我们强烈推荐这一系列的产品给需要高性能电容器的客户。对于需要进一步技术支持的用户,可通过指定邮箱联系制造商获取帮助。

GA0402Y102KXBAC31G参数

参数
电容值 1nF
容差 ±10%
温度系数 X7R
额定电压 100V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GA0402Y102KXBAC31G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

GA0402Y102KXBAC31G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY GA0402Y102KXBAC31G GA0402Y102KXBAC31G数据手册

GA0402Y102KXBAC31G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0322 ¥ 0.2696
10000+ $ 0.0299 ¥ 0.2499
15000+ $ 0.0286 ¥ 0.2395
25000+ $ 0.0263 ¥ 0.2199
35000+ $ 0.0251 ¥ 0.2101
50000+ $ 0.0239 ¥ 0.2004
125000+ $ 0.0238 ¥ 0.1988
250000+ $ 0.0235 ¥ 0.197
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1348
