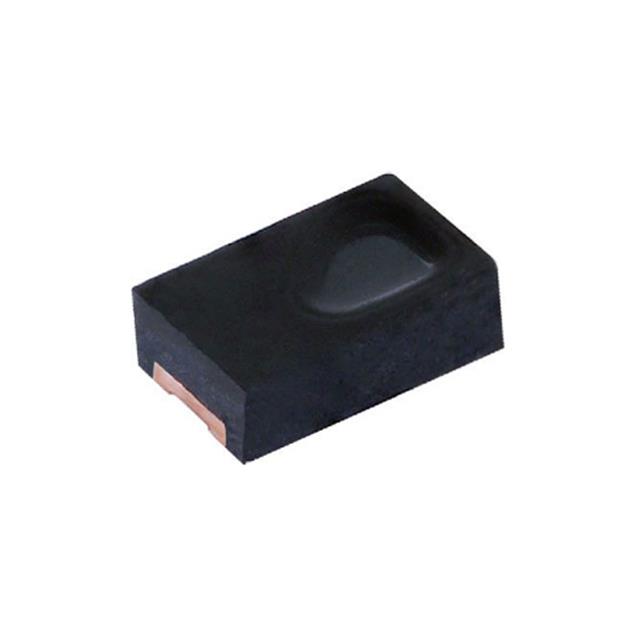

VEMD4200FX01

产品分类: 光电传感器
产品描述: 540nm 0805 贴片安装,黏合安装
供应商型号: 78-VEMD4200FX01
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 光电传感器 VEMD4200FX01

VEMD4200FX01概述


    产品简介


    VEMD4200FX01 是一款由Vishay Semiconductors生产的高性能PIN光电二极管。作为表面贴装器件(SMD),它具有体积小、响应速度快、灵敏度高的特点。这种光电二极管广泛应用于背光调节、自动光线控制以及汽车传感器等领域。其主要功能是将接收到的光信号转换为电信号,适应人类视觉的光谱敏感性。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 封装形式 | 表面贴装
    | 封装尺寸 | 0805
    | 外形尺寸(长x宽x高) | 2 x 1.25 x 0.7 | mm |
    | 辐射敏感面积 | 0.42 | mm² |
    | 工作温度范围 | -40 °C 到 +110 °C
    | 角度半敏感范围 | ± 55° | ° |
    | 最大反向电压 | 20 | V |
    | 最大结温 | 110 | °C |
    | 存储温度范围 | -40 °C 到 +110 °C
    | 焊接温度 | 根据回流焊曲线 | °C |
    | 静电放电安全 | HBM ± 2000 V | V |
    | 反向暗电流(典型值) | 0.1 | nA |
    | 反向光电流(典型值) | 0.07 | μA |
    | 峰值波长(典型值) | 540 | nm |
    | 谱带宽范围(典型值) | 400 到 660 | nm |
    | 上升时间(典型值) | 100 | ns |
    | 下降时间(典型值) | 100 | ns |

    产品特点和优势


    VEMD4200FX01光电二极管具备多种独特优势,使其在多个领域有着广泛的应用。首先,它的高灵敏度和快速响应速度使其适用于需要精确光检测的应用场景。其次,它的小型化设计使其在紧凑空间内的集成变得容易。此外,其对人眼敏感度的匹配性进一步提高了其在日常生活中使用的可靠性。更为重要的是,这款光电二极管通过了AEC-Q101认证,确保了其在汽车行业中的稳定性和可靠性。

    应用案例和使用建议


    VEMD4200FX01在多种环境中都有广泛的应用,例如:
    - 背光调节:通过精确感知环境光线的变化来调整屏幕亮度,从而实现节能和提升用户体验。
    - 自动光线控制:利用环境光传感器进行实时光照调节,提高设备的能效比。
    - 汽车传感器:在汽车内提供精准的光线测量,辅助自动灯光控制和其他传感器系统。
    使用建议:为了确保最佳性能,建议在使用前详细检查产品技术手册,并遵循特定的应用环境条件。同时,在焊接过程中务必遵守适当的回流焊曲线参数,以防止因过热导致的损坏。

    兼容性和支持


    VEMD4200FX01光电二极管与其他标准组件兼容,可方便地集成到现有的电路板设计中。Vishay Semiconductors提供了全面的技术支持,包括详细的文档资料、在线技术支持服务以及样品请求,确保客户能够高效地应用该产品。

    常见问题与解决方案


    1. 问:如何避免反向电压过高引起的损坏?
    - 解答:在设计电路时应严格遵守产品的最大反向电压限制(20V)。若有必要,可以通过外部限压电路来保护光电二极管。
    2. 问:如何处理焊接温度过高导致的损坏?
    - 解答:在焊接过程中需严格按照推荐的焊接温度曲线操作,避免焊锡温度超过260°C。如果在焊接前发现焊盘上的元件可能受到湿度影响,应先进行干燥处理。
    3. 问:如何避免静电放电损坏器件?
    - 解答:采取防静电措施,如穿戴防静电手环并确保所有操作台和地面都保持良好的接地。在不操作时,将未使用的器件存放在防静电袋中。

    总结和推荐


    总体来看,VEMD4200FX01是一款高精度、高性能的光电二极管,具备优异的灵敏度和可靠性。无论是背光调节、自动光线控制还是汽车应用,都能发挥出色表现。对于需要高精度光检测的应用场合,这款产品无疑是一个优秀的选择。因此,我们强烈推荐在相关项目中采用此产品。

VEMD4200FX01参数

参数
最小工作供电电压 -
输出类型 -
光源 -
感应方式 -
颜色感应 -
感应距离 -
响应时间 -
最大工作供电电压 -
波长 540nm
通用封装 0805
安装方式 贴片安装,黏合安装
包装方式 卷带包装

VEMD4200FX01厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VEMD4200FX01数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光电传感器 VISHAY INTERTECHNOLOGY VEMD4200FX01 VEMD4200FX01数据手册

VEMD4200FX01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.575 ¥ 4.8588
10+ $ 0.4635 ¥ 3.9162
100+ $ 0.418 ¥ 3.5321
500+ $ 0.365 ¥ 3.0846
1000+ $ 0.3337 ¥ 2.8199
3000+ $ 0.3078 ¥ 2.6009
9000+ $ 0.2835 ¥ 2.3956
24000+ $ 0.2793 ¥ 2.3601
库存: 1651
起订量: 1 增量: 1
