首页  >  产品百科  >  HAX222MBABF0KR

HAX222MBABF0KR

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% 1KV 通孔安装 7mm*3mm*10mm
供应商型号: HAX222MBABF0KR-ND
供应商: Digi-Key
标准整包数: 16000

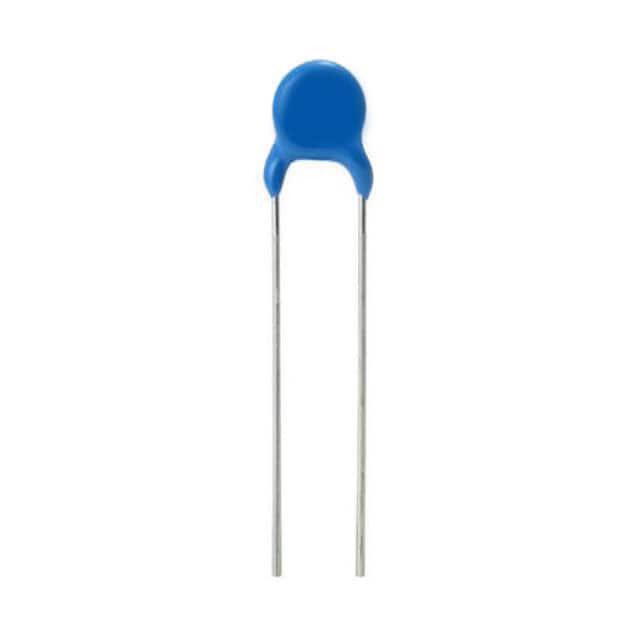

VISHAY INTERTECHNOLOGY 陶瓷电容 HAX222MBABF0KR

HAX222MBABF0KR概述

    Vishay Draloric HAU, HAZ, HAE, HAX Series Ceramic Singlelayer DC Disc Capacitors

    1. 产品简介


    Vishay Draloric HAU, HAZ, HAE, HAX 系列陶瓷单层直流盘式电容器是专为一般用途设计的产品。这些电容器适用于1 kVDC工作电压,特别适合用于照明镇流器和开关模式电源(SMPS)等应用场合。它们采用陶瓷材质,具有体积小、高电容等特点。

    2. 技术参数


    - 电容范围: 10 pF 到 22 nF
    - 额定电压: 1000 VDC
    - 绝缘电阻: ≥10 000 MΩ (500 VDC, 60秒)
    - 耐压强度: 1750 VDC (2秒)
    - 电容容差: ±10%,±20%,-20%到+50%
    - 介电损耗因子:
    - Class 1: ≤0.1% (1 MHz, C < 30 pF); ≤0.1% (1 MHz, C ≥ 30 pF)
    - Class 2: ≤2.5% (1 kHz)
    - 工作温度范围: -40°C 至 +85°C
    - 热稳定性: Class 1 N750 (U2J), Class 2 Y5T, Y5U, Y5V

    3. 产品特点和优势


    - 高电容密度: 小尺寸封装内具备高电容值。
    - 低损耗: 具有较低的介电损耗,确保高效的能量传输。
    - 宽范围引脚样式: 可选直引线和弯曲引线,方便不同应用场景下的安装需求。
    - 材料分类: 符合环保标准,提供合规定义。
    - 阻燃涂层: 采用蓝色阻燃环氧树脂,符合UL 94 V-0标准。

    4. 应用案例和使用建议


    应用案例:
    - 照明镇流器: 适用于各种照明系统的镇流器电路,以稳定电流并提高灯具效率。
    - 开关模式电源(SMPS): 在高效率电源转换中发挥重要作用,确保稳定可靠的电力供应。
    使用建议:
    - 确保电容器安装时遵循制造商提供的安装指南,特别是在高频率应用下要特别注意散热。
    - 选择合适的电容值和额定电压以适应具体的应用需求,避免过载或失效。

    5. 兼容性和支持


    该系列产品与其他电子元器件或设备具有良好的兼容性,能够广泛应用于不同的电子系统中。对于技术支持和维护信息,用户可以通过官方联系方式进行咨询。

    6. 常见问题与解决方案


    - 问题1: 电容值不稳定。
    - 解决方案: 检查周围环境温度和湿度是否超出了规定的操作范围。确保电容器安装得当,没有受到机械应力的影响。

    - 问题2: 电容器烧毁。
    - 解决方案: 确认供电电压不超过额定电压,并检查是否有瞬态过电压或浪涌电流的存在。

    7. 总结和推荐


    综上所述,Vishay Draloric HAU, HAZ, HAE, HAX 系列陶瓷单层直流盘式电容器凭借其高电容密度、低损耗、良好的热稳定性等特点,在多个应用领域展现出卓越的性能。我们强烈推荐这些电容器用于需要高效能电容解决方案的各种电子系统中。

HAX222MBABF0KR参数

参数
电容值 2.2nF
容差 ±20%
温度系数 -
额定电压 1KV
长*宽*高 7mm*3mm*10mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

HAX222MBABF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HAX222MBABF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY HAX222MBABF0KR HAX222MBABF0KR数据手册

HAX222MBABF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16000+ $ 0.2697 ¥ 2.2566
库存: 0
起订量: 16000 增量: 1
交货地:
最小起订量为:16000
合计: ¥ 0
