VY2152M29Y5VS63V7

产品分类: 陶瓷电容
产品描述: 1.5nF ±20% Y5V(F) 300V(AC) 通孔安装 7.5mm*5mm*11.5mm
供应商型号: C1620891
供应商: 国内现货
标准整包数: 5

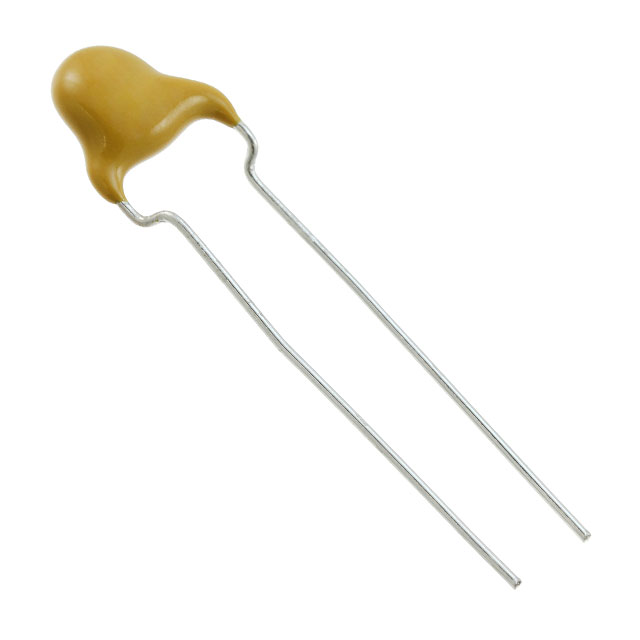

VISHAY INTERTECHNOLOGY 陶瓷电容 VY2152M29Y5VS63V7

VY2152M29Y5VS63V7概述

    # VY2 Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    VY2系列是由Vishay BCcomponents生产的AC线额定陶瓷盘式电容器。这款电容器以其高可靠性而闻名,适用于各种应用场景,如电磁干扰(EMI)/无线电频率干扰(RFI)抑制、电源线路旁路、天线耦合等。VY2系列包括X1(440 VAC)和Y2(300 VAC)两种型号,具备多种电容值选择,适用于不同需求的应用场景。

    2. 技术参数


    - 额定电压:
    - X1:440 VAC,50 Hz;1000 VDC
    - Y2:300 VAC,50 Hz;1000 VDC
    - 测试电压:
    - 组件测试(100%):2600 VAC,50 Hz,2 s
    - 随机抽样测试(破坏性测试):2600 VAC,50 Hz,60 s
    - 绝缘电阻:≥ 10 000 MΩ
    - 容差:
    - Class 1(U2J):± 10%
    - Class 2(Y5S, Y5U, Y5V):± 20%
    - 损耗因数:
    - Class 1(U2J):最大 0.5%(1 MHz)
    - Class 2(Y5S, Y5U, Y5V):最大 2.5%(1 kHz)
    - 温度范围:-40°C 至 +125°C
    - 尺寸规格:10 pF 到 0.01 μF

    3. 产品特点和优势


    - 高可靠性:符合IEC 60384-14 第四版标准。
    - 垂直(直角)弯曲或直插引脚:可根据应用需求定制。
    - 安全认证:符合多个国际安全标准,如IEC、UL、VDE等。
    - 适用广泛:适用于电源线旁路、天线耦合、EMI/RFI抑制等多种应用场景。

    4. 应用案例和使用建议


    应用案例
    1. 电磁干扰(EMI)/无线电频率干扰(RFI)抑制:适用于需要减少电气噪声的电路。
    2. 电源线路旁路:用于消除电源线路中的不规则电压波动。
    3. 天线耦合:适用于无线通信系统中的信号传输。
    使用建议
    - 在设计电路时,根据所需的应用场景选择合适的电容值。
    - 注意引脚间距的选择,确保与电路板上的其他组件保持合理的距离。
    - 在高温环境下使用时,确保散热良好,避免因过热导致电容器损坏。

    5. 兼容性和支持


    - 兼容性:VY2系列电容器可以方便地安装到大多数PCB上,并且与其他标准陶瓷电容器兼容。
    - 支持和维护:Vishay提供详细的用户手册和技术支持服务,确保用户能够轻松进行安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量超出容差范围 | 检查引脚焊接是否牢固,确认没有受潮或机械损伤。 |
    | 引脚断裂 | 确保引脚焊接过程中施加的压力均匀,避免过度应力导致断裂。 |
    | 温度范围内容量变化过大 | 更换为稳定性更好的电容器,或者调整电路设计以补偿容量变化。 |

    7. 总结和推荐


    VY2系列AC线额定陶瓷盘式电容器凭借其高可靠性、宽温度范围和多样的封装选项,成为许多应用的理想选择。其适用于多种应用场景,并且在设计和使用过程中提供了详尽的支持文档和材料。因此,我强烈推荐使用VY2系列电容器以满足您的特定需求。

VY2152M29Y5VS63V7参数

参数
电容值 1.5nF
容差 ±20%
温度系数 Y5V(F)
额定电压 300V(AC)
长*宽*高 7.5mm*5mm*11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2152M29Y5VS63V7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2152M29Y5VS63V7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2152M29Y5VS63V7 VY2152M29Y5VS63V7数据手册

VY2152M29Y5VS63V7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.8975
50+ ¥ 0.6434
150+ ¥ 0.5345
库存: 440
起订量: 5 增量: 1000
交货地:
最小起订量为:5
合计: ¥ 4.48
