VJ0603Y104KXXAC

产品分类: 陶瓷电容
产品描述: 100nF ±10% X7R 25V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: VJ0603Y104KXXAC
供应商: 国内现货
标准整包数: 100

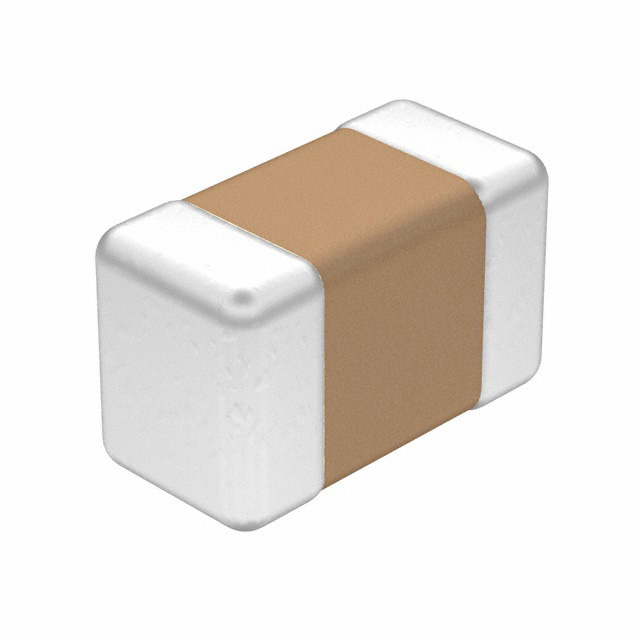

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0603Y104KXXAC

VJ0603Y104KXXAC概述

    Vishay Vitramon VJ Commercial Series

    产品简介


    Vishay Vitramon 的 VJ Commercial 系列是表面贴装多层陶瓷芯片电容器(MLCC),专为商业应用设计。该系列提供两种不同的介电材料:C0G(NP0)和X7R。C0G(NP0)是一种超稳定的介电材料,具有极低的温度系数,适合于需要极高稳定性的电路。X7R则以其优秀的过滤和去耦性能著称,适用于各种传感器和扫描仪应用,也适用于过电压抑制和高电压应用。

    技术参数


    VJ Commercial 系列的主要技术规格如下:
    - C0G(NP0)介电材料
    - 温度范围:-55°C至+150°C
    - 电容范围:1 pF至56 nF
    - 电压范围:25 VDC至1000 VDC
    - 电容温度系数(TCC):0 ppm/°C ± 30 ppm/°C (-55°C至+125°C)
    - 损耗因子(DF):0.1%最大值(1.0 VRMS,1 MHz时对于≤1000 pF;1.0 VRMS,1 kHz时对于>1000 pF)
    - 绝缘电阻:在+25°C时为100,000 MΩ最小或1000 ΩF最小,在+125°C时为10,000 MΩ最小或100 ΩF最小
    - 老化率:每十年最大0%
    - X7R介电材料
    - 温度范围:-55°C至+150°C
    - 电容范围:120 pF至6.8 μF
    - 电压范围:16 VDC至1000 VDC
    - 电容温度系数(TCC):± 15%(-55°C至+125°C)
    - 损耗因子(DF):16 V/25 V等级时为3.5%最大值,大于25 V等级时为2.5%最大值
    - 绝缘电阻:在+25°C时为100,000 MΩ最小或1000 ΩF最小,在+125°C时为10,000 MΩ最小或100 ΩF最小
    - 老化率:每十年最大1%

    产品特点和优势


    VJ Commercial 系列的优势在于其广泛的应用范围和卓越的性能:
    - C0G(NP0):具有极低的温度系数,非常稳定的电容值,适合需要高精度和高稳定性的电路。
    - X7R:提供优异的去耦和过滤性能,适用于传感器和扫描仪应用,以及过电压抑制和高电压应用。
    - 宽泛的选择:该系列提供多种尺寸、电压等级和电容值选择,以满足不同应用需求。
    - 可靠的制造工艺:采用可靠的新贵金属电极(NME)系统,保证电容器的长期稳定性和可靠性。

    应用案例和使用建议


    VJ Commercial 系列广泛应用于多种领域,例如:
    - 定时和调谐电路:C0G(NP0)电容器因其稳定的温度系数和低老化率而特别适合这些应用。
    - 传感器和扫描仪:X7R电容器由于其良好的去耦和过滤特性,非常适合这些应用。
    - 过电压抑制和高电压应用:X7R电容器也能很好地胜任这些需求。
    使用建议:
    - 在进行焊接时,请参考数据手册内的焊接建议,或访问 [Vishay 官方网站](www.vishay.com/doc?45034) 获取详细指南。
    - 确保不超出额定电压值,因为其他应用因素可能会影响电容器的性能。

    兼容性和支持


    该系列产品兼容标准表面贴装技术(SMT),并且提供多种封装形式(纸带和塑料带)。此外,Vishay Vitramon 提供全面的技术支持和维护服务。如需更多信息,请联系技术支持团队 [mlcc@vishay.com](mailto:mlcc@vishay.com)。

    常见问题与解决方案


    - Q: 电容器的最大工作温度是多少?
    - A: 电容器的工作温度范围为-55°C至+150°C。超过+125°C时,电容特性会发生变化。

    - Q: 电容器的最大老化率是多少?
    - A: C0G(NP0)电容器的最大老化率为每十年0%,X7R电容器为每十年1%。

    - Q: 如何正确储存电容器以延长使用寿命?
    - A: 请将电容器存放在干燥且温度可控的环境中,避免暴露在极端湿度和温度条件下。

    总结和推荐


    Vishay Vitramon 的 VJ Commercial 系列电容器提供了卓越的性能和广泛的适用范围。C0G(NP0)电容器在需要极高稳定性和精度的应用中表现出色,而X7R电容器则在去耦和过滤应用中表现出色。该系列不仅涵盖了从低电容到高电容的需求,还提供了多种电压等级,是电子设计的理想选择。总体而言,该系列产品值得推荐给需要高性能和高可靠性的工程师和设计师。

VJ0603Y104KXXAC参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0603Y104KXXAC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0603Y104KXXAC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0603Y104KXXAC VJ0603Y104KXXAC数据手册

VJ0603Y104KXXAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.7853
500+ ¥ 0.7327
1000+ ¥ 0.6813
1500+ ¥ 0.6287
2000+ ¥ 0.5649
4000+ ¥ 0.5023
库存: 9400
起订量: 700 增量: 0
交货地:
最小起订量为:500
合计: ¥ 366.35
