首页  >  产品百科  >  561R10TCCV82

561R10TCCV82

产品分类: 陶瓷电容
产品描述: 8.2pF ±0.5pF C0G(NP0) 1KV 通孔安装 4mm(宽度)*9.58mm(高度)
供应商型号: 2860020
供应商: 海外现货
标准整包数: 1

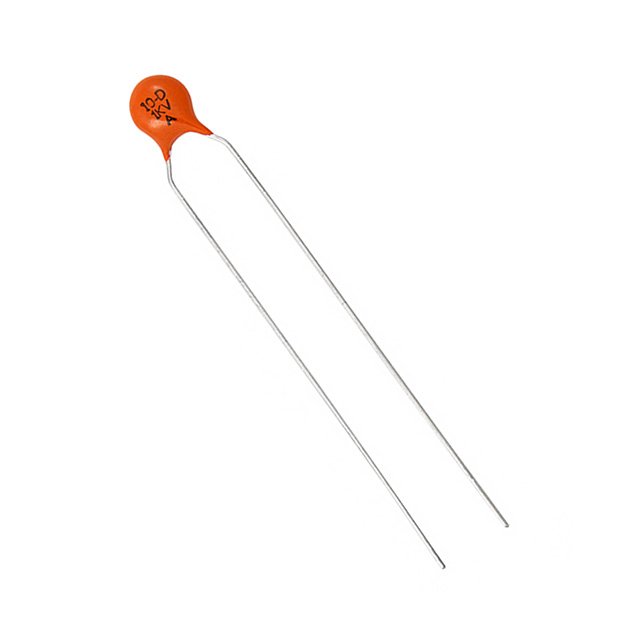

VISHAY INTERTECHNOLOGY 陶瓷电容 561R10TCCV82

561R10TCCV82概述

    # Vishay 561R 系列陶瓷电容器技术手册

    产品简介


    Vishay 561R 系列陶瓷电容器是一种高性能的径向引脚陶瓷电容器,专为需要高稳定性和可靠性的应用场景设计。这些电容器适用于温度补偿和共振电路等多种用途。其陶瓷材质提供出色的温度和电压稳定性,能够适应广泛的工业和消费电子领域的需求。

    技术参数


    以下是 Vishay 561R 系列的主要技术参数和规格:
    | 参数类别 | 描述 |

    | 额定电压 | 1000 VDC |
    | 电容范围 | 1.0 pF 至 680 pF |
    | 容量公差 | ± 5%(额定值) |
    | 损耗因子 | 最大 0.1%,1 MHz,1 V |
    | 绝缘电阻 | 最小 1000 ΩF 或 50 000 MΩ |
    | 工作温度范围 | (-55°C 至 +105°C) |
    | 存储温度范围 | (-55°C 至 +125°C) |
    | 额定封装直径 | 0.250 英寸(6.4 毫米)至 0.440 英寸(11.2 毫米) |
    | 引脚直径 | 0.020 英寸(0.51 毫米)或 0.025 英寸(0.64 毫米) |

    产品特点和优势


    Vishay 561R 系列陶瓷电容器具有以下显著特点和优势:
    1. 超高稳定性和可靠性:该系列电容器经过严格测试,表现出色的温度和电压稳定性,适用于对精度要求极高的场合。
    2. 多种型号选择:提供从 1.0 pF 到 680 pF 的多种容量选项,满足不同的设计需求。
    3. 卓越的绝缘性能:最小绝缘电阻高达 50 000 MΩ,确保长时间运行的安全性。
    4. 环保设计:采用符合 UL 94 V-0 标准的阻燃环氧树脂涂层,增强耐火性能。
    5. 适用广泛:适用于温度补偿和共振电路等高精度应用领域。

    应用案例和使用建议


    应用案例
    - 温度补偿电路:561R 系列电容器可以用于温度补偿电路中,提高系统响应速度并减少误差。
    - 共振电路:其高精度和稳定性使其成为构建共振电路的理想选择。
    使用建议
    - 在设计时需注意散热问题,特别是在高功率运行条件下,建议使用散热片以延长使用寿命。
    - 若需要更精确的性能,请选择小公差的型号。

    兼容性和支持


    Vishay 561R 系列电容器具有良好的通用性,可轻松集成到各种标准 PCB 设计中。对于技术支持和产品维护,Vishay 提供专业团队,通过电子邮件 `ceramitesupport@vishay.com` 可获取及时帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量测量结果不准确 | 确保正确连接测试仪器并校准设备 |
    | 温度变化导致电容值漂移 | 选择更高温稳定性等级的产品 |
    | 长期运行中绝缘性能下降 | 定期检查并更换老化的部件 |

    总结和推荐


    Vishay 561R 系列陶瓷电容器以其卓越的性能、广泛的应用领域和高度的可靠性,在众多高端电子设计中展现出强大的竞争力。无论是在温度补偿还是共振电路中,它都能提供稳定的性能表现。因此,我们强烈推荐此系列产品给对质量和精度要求较高的工程师和技术人员。
    如需进一步了解或采购,请访问 Vishay 官方网站或联系技术支持团队。

561R10TCCV82参数

参数
电容值 8.2pF
容差 ±0.5pF
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 4mm(宽度)*9.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

561R10TCCV82厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

561R10TCCV82数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 561R10TCCV82 561R10TCCV82数据手册

561R10TCCV82封装设计

查看详情并下载
Symbol
Footprint
3D Model
