TS53YJ102MR10

产品描述: 1KΩ ±20% 250mW ±100ppm/℃ 贴片安装 2.7mm(高度)
供应商型号: TS53YJ102MR10
供应商: 国内现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 TS53YJ102MR10

TS53YJ102MR10概述

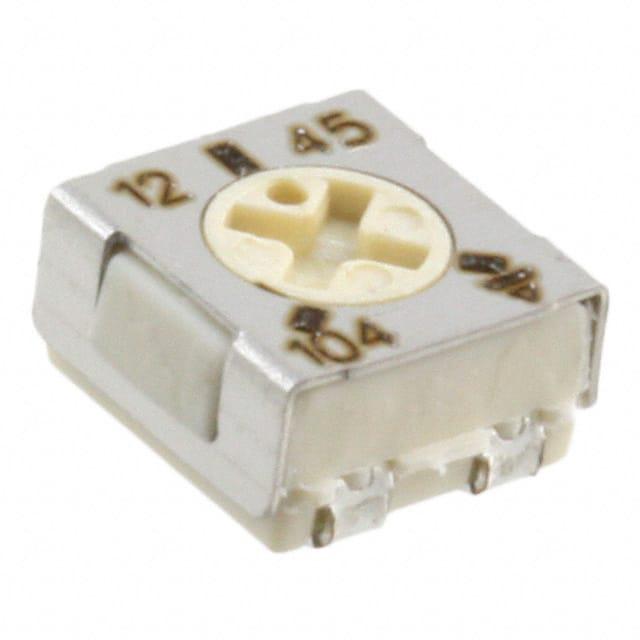

    TS53 Vishay Sfernice 5 mm Square Surface Mount Miniature Trimmer

    1. 产品简介


    TS53是Vishay Sfernice公司生产的一款适用于表面贴装的微型可调电阻器(Trimmer)。该产品以其小巧的尺寸(5 mm x 5 mm x 2.7 mm)和高稳定性而著称。TS53不仅适合手动操作,也支持自动焊接工艺,使其成为电路板组装过程中的理想选择。广泛应用于消费电子、工业控制和通信设备等领域。

    2. 技术参数


    - 功率:0.25 W(在70°C条件下)
    - 阻值范围:10Ω 至 1 MΩ
    - 电气行程:220° ± 15°
    - 标准系列:1 - 2 - 5
    - 标准公差:± 20%
    - 极限元件电压(线性律):200 V
    - 接触电阻变化(典型):1% 或 3 Ω
    - 末端电阻(典型):0.1% 或 3 Ω
    - 绝缘电阻:> 1 GΩ
    - 机械行程:270° ± 10°
    - 最大操作扭矩:1.5 Ncm
    - 最大终点扭矩:3.5 Ncm
    - 单位重量:0.15 g
    - 引脚材料:纯锡(e3)
    - 工作温度范围:-55°C 到 +125°C
    - 气候分类:55/125/56
    - 密封等级:IP67

    3. 产品特点和优势


    TS53的优势在于其紧凑的设计和高效能表现。该产品具有广泛的阻值范围,适合多种应用需求。同时,其优异的耐热性和良好的机械性能使其在恶劣环境中仍能稳定工作。此外,通过符合CECC 41000或IEC 60393-1标准的测试,TS53展示了其出色的电气性能和可靠性。

    4. 应用案例和使用建议


    TS53被广泛应用于需要精密调节的应用中,例如音频设备、工业控制系统和汽车电子设备。建议在安装时遵循制造商提供的焊接建议,以确保最佳性能。对于那些需要高精度和稳定性的应用,可以选择更严格公差的产品版本。

    5. 兼容性和支持


    TS53支持表面贴装技术,能够与大多数现代电子制造流程兼容。如果客户需要特定的包装或其他定制服务,可以通过联系Vishay Sfernice获取详细信息和支持。

    6. 常见问题与解决方案


    - Q:如何存储未使用的TS53?
    - A:建议存放在干燥箱中,避免吸收湿气。若无干燥箱,需在10°C至30°C且湿度≤60%的环境下储存。超过72小时后需进行适当的干燥处理。

    - Q:焊接过程中需要注意什么?
    - A:焊接应在打开防潮袋后的72小时内完成,使用不超过30°C、60%RH的环境存储条件。推荐的回流焊曲线可在应用指南文档中找到。

    7. 总结和推荐


    TS53是一个高效能、多功能的微型可调电阻器,特别适合需要高精度和稳定性的小型化电子设备。其卓越的性能和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐此产品用于各种需要精密调节的应用中。

TS53YJ102MR10参数

参数
电阻值 1KΩ
精度 ±20%
额定功率 250mW
温度系数 ±100ppm/℃
锥度 -
额定电压 -
长*宽*高 2.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TS53YJ102MR10厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TS53YJ102MR10数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 电位器及其他可变电阻器 VISHAY INTERTECHNOLOGY TS53YJ102MR10 TS53YJ102MR10数据手册

TS53YJ102MR10封装设计

查看详情并下载
Symbol
Footprint
3D Model
