首页  >  产品百科  >  VY2472M49Y5UG63V0

VY2472M49Y5UG63V0

产品分类: 陶瓷电容
产品描述: 4.7nF ±20% Y5U(E) 440V(AC) 通孔安装 12.5mm(长度)*16.5mm(高度)
供应商型号: Q-VY2472M49Y5UG63V0
供应商: 期货订购
标准整包数: 1000

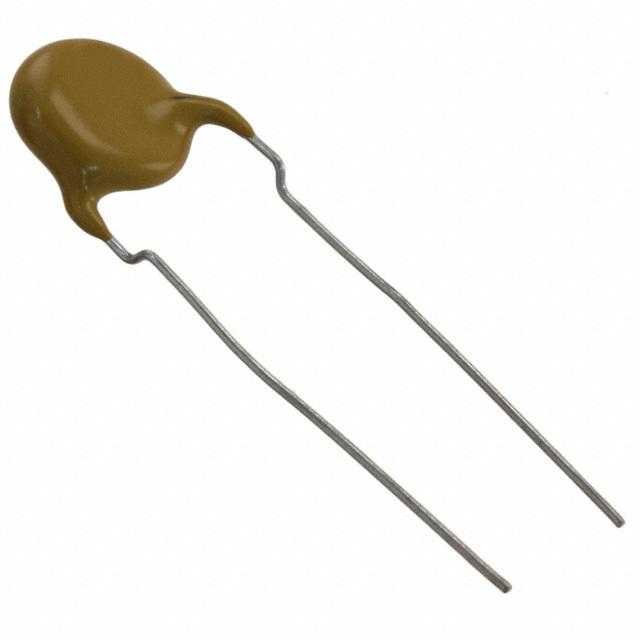

VISHAY INTERTECHNOLOGY 陶瓷电容 VY2472M49Y5UG63V0

VY2472M49Y5UG63V0概述

    VY2 系列交流线用陶瓷电容器

    产品简介


    VY2系列陶瓷电容器是由Vishay BCcomponents公司生产的交流线路安全电容器,适用于各类交流电路。该系列产品包括X1和Y2类电容器,分别具有440 VAC和300 VAC的额定电压。它们广泛应用于线路旁路、跨接线抑制电磁干扰(EMI)/射频干扰(RFI)、天线耦合等领域。

    技术参数


    - 温度范围:-40°C至+125°C
    - 电容范围:10 pF 至 0.01 μF
    - 额定电压:
    - X1: 440 VAC, 50 Hz
    - Y2: 300 VAC, 50 Hz
    - 直流耐压:1000 VDC
    - 绝缘电阻:≥ 10 000 MΩ
    - 容差:
    - 类1:± 10%
    - 类2:± 20%
    - 损耗因子:
    - 类1:最大0.5%(1 MHz)
    - 类2:最大2.5%(1 kHz)
    - 封装:散装、卷带包装、带弹药包
    - 认证:
    - IEC 60384-14.4
    - UL 60384-14
    - DIN EN 60384-14
    - CSA E60384-1:03, CSA E60384-14:09
    - CQC11-471112

    产品特点和优势


    1. 高可靠性:通过严格的测试验证,确保长期稳定运行。
    2. 垂直或直立引脚:适用于不同安装需求。
    3. 单层交流盘式设计:结构简单,易于制造和安装。
    4. 材料分类:提供符合RoHS标准的环保材料。

    应用案例和使用建议


    VY2系列电容器可用于各种交流线路中,例如在电源滤波、EMI/RFI抑制和天线耦合中。建议在安装时注意引脚间距的选择,以满足具体电路板设计的需求。此外,选择合适的封装方式可以提高安装效率和可靠性。

    兼容性和支持


    VY2系列电容器可与其他电子元件和设备兼容,如PCB板和其他线缆。Vishay公司提供了详细的技术文档和支持,包括测试报告和样品套件,确保用户能够快速上手并正确使用产品。

    常见问题与解决方案


    - Q1:如何检查绝缘电阻?
    - A1:使用500 VDC进行测量,要求绝缘电阻最小值为10 000 MΩ。

    - Q2:如何应对振动环境?
    - A2:经过严格的振动测试,确保在10 Hz至2000 Hz频率范围内无损坏。

    总结和推荐


    VY2系列陶瓷电容器是一款性能优异的产品,特别适合用于高压交流电路中。它具有高可靠性和良好的电气特性,可以有效提升设备的抗干扰能力和稳定性。鉴于其广泛的认证和适用范围,强烈推荐使用VY2系列电容器在工业和消费电子领域。
    本文档提供了对VY2系列陶瓷电容器的详细介绍,希望对您选购和使用该产品有所帮助。如有进一步疑问,请联系技术支持团队。

VY2472M49Y5UG63V0参数

参数
电容值 4.7nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 12.5mm(长度)*16.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

VY2472M49Y5UG63V0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VY2472M49Y5UG63V0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VY2472M49Y5UG63V0 VY2472M49Y5UG63V0数据手册

VY2472M49Y5UG63V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.16
库存: 20000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 5800
