K474Z20Y5VF5UH5

产品分类: 陶瓷电容
产品描述: 470nF -20%~80% Y5V(F) 50V 通孔安装 5mm*3.2mm*7.6mm
供应商型号: K474Z20Y5VF5UH5
供应商: 国内现货
标准整包数: 2500

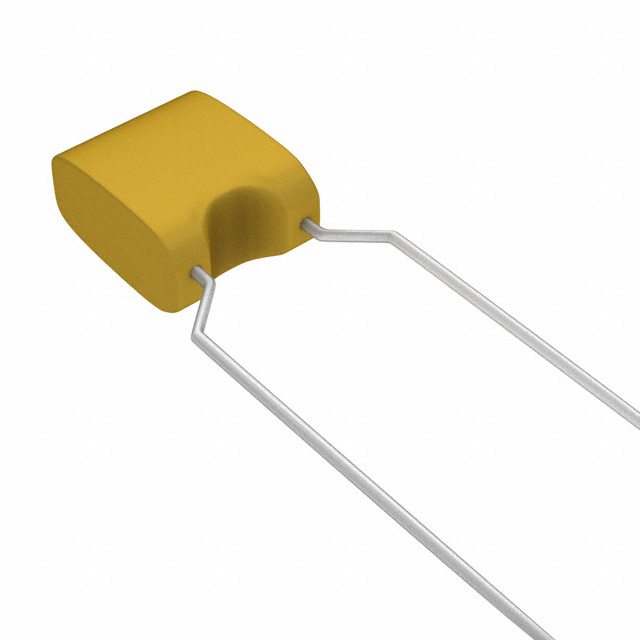

VISHAY INTERTECHNOLOGY 陶瓷电容 K474Z20Y5VF5UH5

K474Z20Y5VF5UH5概述

    Vishay K Series Radial Leaded Multilayer Ceramic Capacitors

    产品简介


    Vishay K系列径向引线多层陶瓷电容器专为一般用途设计,适用于多种不同的应用场合。这些电容器分为三类:Class 1、Class 2 和 Class 3,分别具有不同的温度特性、耐压能力和适用范围。它们以其高容积率、高可靠性、不同的引线样式(直式和弯式)以及多种材料分类而闻名。这些电容器广泛应用于温度补偿、耦合和去耦等领域,满足不同客户的需求。

    技术参数


    主要技术规格
    - 额定电压: 50 VDC, 100 VDC, 200 VDC, 500 VDC
    - 容值范围: 10 pF 至 1 µF
    - 温度范围:
    - C0G, X7R: -55°C 至 +125°C
    - Y5V: -30°C 至 +85°C
    - 测试电压:
    - 50 VDC 和 100 VDC: 额定电压的 250%
    - 200 VDC: 额定电压的 150% 加上 100 VDC
    - 500 VDC: 额定电压的 130% 加上 100 VDC
    其他电气特性
    - 绝缘电阻:
    - 50 VDC 和 100 VDC: 在额定电压下充电 2 分钟内小于等于 100 GΩ 或 1000 ΩF,取较小值
    - 200 VDC 和 500 VDC: 在额定电压下充电 2 分钟内小于等于 10 GΩ 或 100 ΩF,取较小值
    - 损耗因子:
    - Class 1: 当 C ≥ 30 pF 时 ≤ 0.1%(1 MHz 1 V 或 1 kHz 1 V,C > 1000 pF)
    - Class 2: ≤ 2.5%(1 kHz 1 V)
    - Class 3: ≤ 5%(1 kHz 1 V)

    产品特点和优势


    - 高容积率: 在小体积的情况下提供大容量,提高了空间利用率。
    - 高可靠性: 保证长时间稳定运行,减少故障率。
    - 多样化的引线样式: 直式和弯式引线,可适应不同的安装需求。
    - 温度特性: Class 1 的 C0G 具有优异的温度稳定性,Class 2 的 X7R 适用于工业环境,Class 3 的 Y5V 则适用于特定应用场景。

    应用案例和使用建议


    应用案例
    - 温度补偿: K 系列电容器能够提供高精度的温度补偿,确保电路在各种温度条件下的稳定运行。
    - 耦合和去耦: 这些电容器可用于高频电路中进行信号耦合和电源去耦,提高电路的稳定性和可靠性。
    使用建议
    - 在选择电容器时,根据具体应用的电压和温度范围选择合适的型号。
    - 在电路设计中,考虑电容器的ESR(等效串联电阻)对整体电路的影响,合理配置以达到最佳效果。

    兼容性和支持


    K 系列电容器具有广泛的兼容性,可以与多种电子设备和元器件配套使用。Vishay 提供全面的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    问题1:如何正确识别电容器的容值和公差?
    - 解决方案: 电容器上的标记按照 EIA 198 标准编码,通常第一位和第二位表示有效数字,第三位表示乘数。例如,标记 "K104" 表示 10 nF(10 10^4 pF),容差为 ±10%。
    问题2:如何确定电容器的测试电压?
    - 解决方案: 测试电压按产品规格书中详细说明进行设置,具体取决于额定电压。例如,对于 100 VDC 额定电压的产品,测试电压为 250% 的额定电压,即 250 VDC。

    总结和推荐


    K系列电容器以其卓越的容积率、高可靠性和多样化的设计赢得了广泛的市场认可。适用于温度补偿、耦合和去耦等多种应用场合。Vishay 提供全方位的技术支持和质量保证,使其成为电子设计工程师的理想选择。强烈推荐在需要高性能电容器的应用中选用K系列电容器。
    以上是对 Vishay K系列电容器的技术手册解析及综述。希望对您在选型和使用过程中提供帮助。

K474Z20Y5VF5UH5参数

参数
电容值 470nF
容差 -20%~80%
温度系数 Y5V(F)
额定电压 50V
长*宽*高 5mm*3.2mm*7.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

K474Z20Y5VF5UH5厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K474Z20Y5VF5UH5数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY K474Z20Y5VF5UH5 K474Z20Y5VF5UH5数据手册

K474Z20Y5VF5UH5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.3
5000+ ¥ 0.295
7500+ ¥ 0.29
10000+ ¥ 0.285
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 750
