首页  >  产品百科  >  AY2332M41Y5US63L7

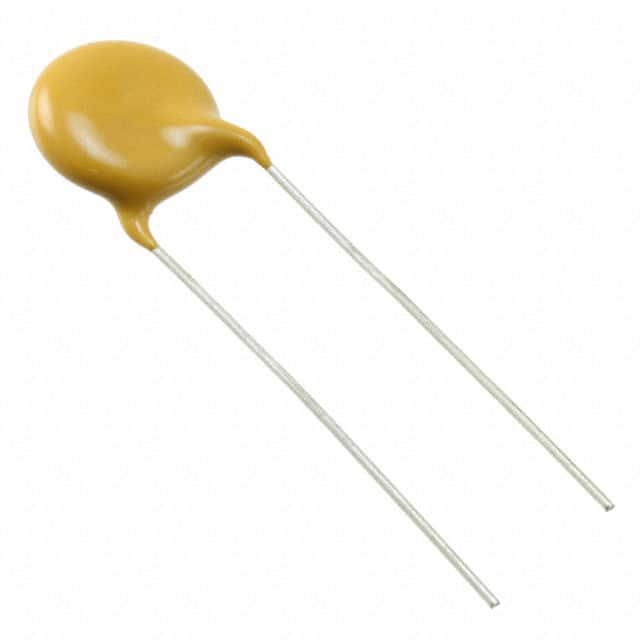

AY2332M41Y5US63L7

产品分类: 陶瓷电容
产品描述: 3.3nF ±20% Y5U(E) 440V(AC) 通孔安装 11mm*5mm*13.5mm
供应商型号: LM-4625543
供应商: 海外现货
标准整包数: 1

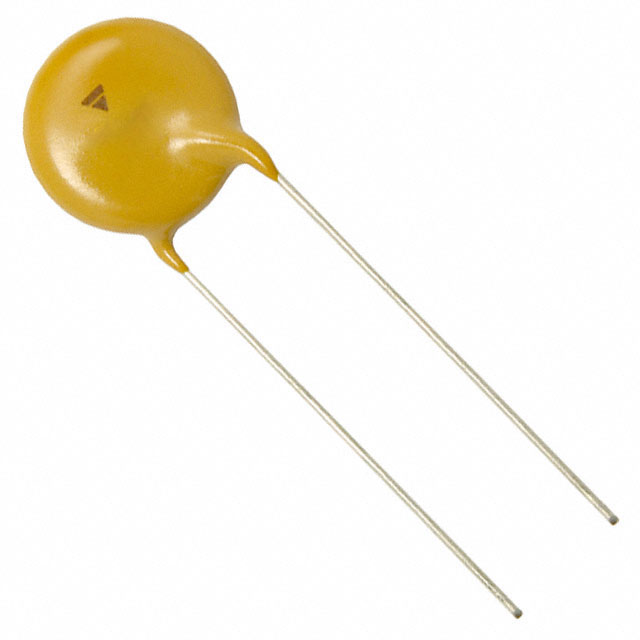

VISHAY INTERTECHNOLOGY 陶瓷电容 AY2332M41Y5US63L7

AY2332M41Y5US63L7概述

    AY2 Series Automotive Grade AC Line Rated Ceramic Disc Capacitors

    产品简介


    AY2系列是 Vishay BCcomponents 推出的一款专为汽车级设计的交流线等级陶瓷盘式电容器。这些电容器具备出色的电气性能和耐温能力,适用于各种严苛的应用环境。它们符合国际电工委员会(IEC)标准,如IEC 60384-14.4,并通过多项安全测试认证,确保在电源滤波和电池充电器等关键应用中的可靠性和安全性。

    技术参数


    - 类型:单层交流安全电容器
    - 额定电压:X1: 440 VAC,Y2: 300 VAC,1000 VDC
    - 温度特性:U2J (N750),Y5S,Y5U,Y5V
    - 封装形式:直立式或弯折式引脚,支持散装、带卷、袋装
    - 测试电压:组件测试 (100%) - 2600 VAC, 50 Hz, 2 s;随机抽样测试 (破坏性测试) - 2600 VAC, 50 Hz, 60 s;涂层绝缘测试 (破坏性测试) - 2600 VAC, 50 Hz, 60 s
    - 绝缘电阻:≥ 10 000 MΩ
    - 容差范围:± 20% (代码M);± 10% (代码K)
    - 介电损耗因子:U2J 类 - 最大 0.3% (1 MHz);Y5S, Y5U, Y5V 类 - 最大 2.5% (1 kHz)
    - 工作温度范围:-55 °C 到 +125 °C

    产品特点和优势


    - 高可靠性:通过多项严格测试,如85/85/1000小时测试和3000次温度循环测试
    - 安全认证:满足 IEC 60384-14.4 标准并获得多项国际认证,包括UL和VDE认证
    - AEC-Q200 认证:适用于汽车应用
    - 多变型封装:提供多种封装选项,以适应不同的安装需求
    - 材料分类:符合RoHS标准,无铅化设计

    应用案例和使用建议


    - 应用场景:用于X1和Y2类型的交流线路滤波器及初级-次级耦合应用,在插电式混合动力车/电动车(PHEV/EV)和混合动力车(HEV)的直流/直流转换器中作为滤波电容器。
    - 使用建议:在使用过程中应注意电容器的安装位置和布线,避免过热和物理损伤。选择合适的封装形式以适应具体应用的需求。定期检查电气参数,确保长期稳定运行。

    兼容性和支持


    - 兼容性:与标准PCB工艺和设备兼容,便于集成到现有系统中。
    - 技术支持:提供详尽的技术文档和应用指南,客户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:电容器失效
    - 解决方法:检查安装位置是否合理,是否存在过压或过热风险。必要时更换电容器,并进行重新测试。
    2. 问题:电路稳定性不佳
    - 解决方法:确保电路布线正确,避免寄生效应。检查其他相关组件是否存在问题。
    3. 问题:高温环境下的性能下降
    - 解决方法:采用散热措施,保证电容器的工作温度不超过规定范围。考虑选用更高温级别的电容器。

    总结和推荐


    AY2系列电容器以其卓越的电气特性和广泛的适用范围,成为高性能和可靠性的典范。其严格的测试认证和多样化的封装选项使其在汽车电子和其他严苛应用环境中具有显著的市场竞争力。对于需要高性能电容器的应用场合,强烈推荐使用AY2系列产品。

AY2332M41Y5US63L7参数

参数
电容值 3.3nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 11mm*5mm*13.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

AY2332M41Y5US63L7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

AY2332M41Y5US63L7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY AY2332M41Y5US63L7 AY2332M41Y5US63L7数据手册

AY2332M41Y5US63L7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.199 ¥ 1.6859
250+ $ 0.1957 ¥ 1.6441
500+ $ 0.1908 ¥ 1.6023
1000+ $ 0.1874 ¥ 1.5744
5000+ $ 0.1841 ¥ 1.5466
10000+ $ 0.1825 ¥ 1.5326
库存: 9900
起订量: 238 增量: 0
交货地:
最小起订量为:100
合计: ¥ 168.59
直接购买
加入购物车
