BFC2808 32659

产品分类: 薄膜微调电容
产品描述: 150V 5.5pF 65pF 通孔安装 10mm(长度)*11mm(高度)
供应商型号:
供应商:
标准整包数: 0

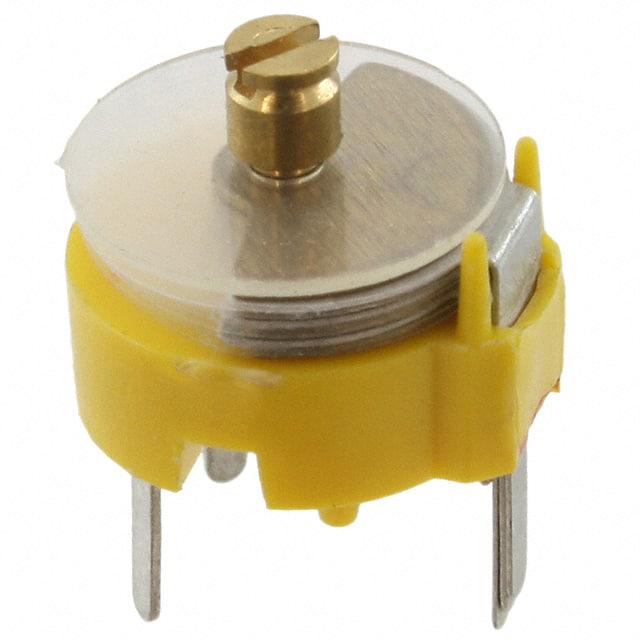

VISHAY INTERTECHNOLOGY 薄膜微调电容 BFC2808 32659

BFC2808 32659概述


    产品简介


    BFC2 808 系列 10 mm Film Dielectric Trimmers
    BFC2 808 系列是一种直径为 10 毫米的薄膜电容微调器。这些微调器主要用于阻抗匹配电路、RF 应用、医疗设备以及消费类和工业设备中。它们的特点是便于安装和调整,适用于多种应用场景。

    技术参数


    - 额定直流电压: 150 VDC
    - 测试直流电压: 300 VDC(持续1分钟)
    - 最大接触电阻: 10 mΩ
    - 最小绝缘电阻: 10,000 MΩ
    - 温度范围:
    - PP: -40 °C 至 +70 °C
    - PTFE: -40 °C 至 +85 °C
    - 旋转角度: 180°(仅限180°旋转)
    - 操作扭矩: 2 mNm 至 25 mNm
    - 最大轴向推力: 2 N
    - 电容范围:
    - 2.5 pF / 15 pF 至 5.5 pF / 65 pF

    产品特点和优势


    - 紧凑设计: 10 毫米的直径使其非常适合空间受限的应用。
    - 多功能调整: 支持顶部和底部调整,提高了灵活性。
    - 可靠性高: 通过多种严格的测试,确保在各种恶劣条件下的稳定表现。
    - 宽广的工作温度范围: 可以适应不同的环境温度,适合广泛的应用场合。

    应用案例和使用建议


    - 阻抗匹配电路: 在高频电路中用于匹配阻抗,提高信号传输效率。
    - RF 应用: 在无线通信系统中用于调整和匹配频率。
    - 医疗设备: 在需要高精度和可靠性的医疗设备中使用,如MRI 设备。
    - 消费类和工业设备: 广泛应用于消费电子和工业控制设备中。
    使用建议:
    - 安装时应确保有足够的空间进行微调操作,特别是在需要底部调整的情况下。
    - 在高温环境中使用时,建议选择PTFE材质的产品以提高耐温性能。

    兼容性和支持


    - 兼容性: 适用于标准PCB安装孔间距(2.50 mm 或 2.54 mm),最小钻孔直径为1.25 mm。
    - 支持: 详细的应用指南和测试方法可在 Vishay 官方网站上找到,确保产品的最佳使用效果。

    常见问题与解决方案


    - 问题: 微调后电容值不稳定。
    - 解决方法: 检查安装过程中的扭矩和轴向推力是否符合要求;必要时更换新的产品。
    - 问题: 产品在高温环境下表现不佳。
    - 解决方法: 更换PTFE材质的产品,它具有更高的耐温性能。
    - 问题: 接触电阻过高。
    - 解决方法: 检查连接线和接点是否清洁,重新焊接接点以降低接触电阻。

    总结和推荐


    总体来说,BFC2 808 系列微调器以其紧凑的设计、可靠的性能和广泛的适用性,在多种应用场景中表现出色。它的多功能调整能力和良好的温度稳定性使其成为各种高频和高精度应用的理想选择。我们强烈推荐这一系列的微调器给那些对产品质量和性能有较高要求的用户。

BFC2808 32659参数

参数
额定电压 150V
最大电容值 65pF
最小电容值 5.5pF
容差 -
长*宽*高 10mm(长度)*11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BFC2808 32659厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
