AT15HV

产品分类: 薄膜微调电容
产品描述: 1KV 1pF 16pF 面板安装 7.11mm*7.11mm*12.19mm
供应商型号: 768-AT15HV
供应商: Mouser
标准整包数: 1

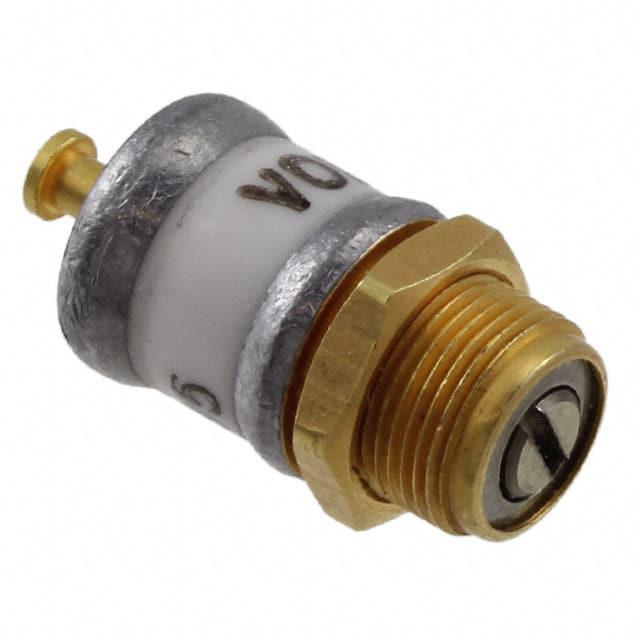

KNOWLES ELECTRONICS 薄膜微调电容 AT15HV

AT15HV概述

    精密陶瓷芯片调谐电容:TRIMMERS 和非磁性组件



    1. 产品简介



    Knowles Precision Devices 是领先的全球电容器、射频滤波器、电磁干扰滤波器、谐振器及非磁性组件的制造商。作为其旗下品牌,Johanson和Voltronics提供了一系列高性能的电子元件,其中就包括精密陶瓷芯片调谐电容(TRIMMERS)。这些电容广泛应用于军事、航空航天、医疗设备、植入式装置、电磁干扰和连接器过滤、石油勘探、仪器仪表、工业电子、汽车、电信及数据网络等领域。


    2. 技术参数



    以下是部分关键的技术参数:

    - 电压范围:
    - JZ系列:直流工作电压为125 VDC,耐压为250 VDC
    - JZ_HV系列:直流工作电压为350 VDC,耐压为700 VDC

    - 电容范围:
    - JZ系列:电容范围从1.5 pF到50 pF
    - JR系列:电容范围从1.5 pF到50 pF

    - 频率响应:
    - JZ系列:自共振频率范围从2.1 GHz到0.53 GHz
    - JR系列:自共振频率范围从2.9 GHz到- GHz

    - 其他特性:
    - 绝缘电阻大于10^4 MΩ
    - 工作温度范围从-40°C到+85°C
    - 最大扭矩0.6 in-oz


    3. 产品特点和优势



    - 小型化设计:这些电容尺寸紧凑,非常适合空间受限的应用。
    - 高可靠性:在严苛的环境下仍能保持稳定的性能。
    - 卓越的电气特性:如高Q值和低ESR/ESL。
    - 高精度调谐:独特的调谐机制确保精准的调谐和长期稳定性。


    4. 应用案例和使用建议



    这些电容广泛应用于射频放大器、LC滤波器、宽带无线局域网、医疗设备、无绳电话、晶体振荡器等场合。建议在高精度调谐需求的应用中使用,并根据具体需求选择合适的型号。


    5. 兼容性和支持



    Johanson和Voltronics的电容产品通常与同一系列的其他组件兼容。厂商提供了详细的安装指南和售后支持,以帮助用户快速上手并解决可能出现的问题。


    6. 常见问题与解决方案



    - 问:如何处理回流焊接过程中的问题?
    - 答:建议使用推荐的焊锡膏厚度和焊接温度曲线,确保焊点的质量和稳定性。

    - 问:电容在高振动环境下使用时需要注意什么?
    - 答:确保安装牢固,建议使用专用的固定工具,避免由于振动导致的位移。


    7. 总结和推荐



    总的来说,这些精密陶瓷芯片调谐电容具备高性能、高可靠性等特点,非常适合作为高精度调谐需求应用的核心组件。鉴于其优异的性能和适用范围,强烈推荐给需要高性能调谐电容的工程师和技术人员。

AT15HV参数

参数
最大电容值 16pF
最小电容值 1pF
容差 -
额定电压 1KV
长*宽*高 7.11mm*7.11mm*12.19mm
安装方式 面板安装
零件状态 在售
包装方式 散装

AT15HV厂商介绍

Knowles Electronics是一家全球领先的微型声学和传感器解决方案供应商,专注于为客户提供高性能的微型声学、音频处理技术和传感器解决方案。公司的产品主要分为三大类:声学产品、传感器产品和微电子机械系统(MEMS)产品。

1. 声学产品:包括微型麦克风、扬声器、受话器等,广泛应用于智能手机、平板电脑、笔记本电脑、可穿戴设备等领域。

2. 传感器产品:包括压力传感器、惯性传感器等,应用于汽车、工业、医疗、消费电子等领域。

3. MEMS产品:包括MEMS麦克风、MEMS传感器等,应用于智能手机、智能家居、物联网等领域。

Knowles Electronics的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的产品。

2. 定制化服务:根据客户需求,提供定制化的解决方案,满足不同应用场景的需求。

3. 全球布局:在全球设有研发中心、生产基地和销售网络,为客户提供快速响应和优质服务。

4. 品质保证:公司严格遵循国际质量管理体系,确保产品质量和性能。

AT15HV数据手册

厂牌 PDF简要描述 下载
KNOWLES ELECTRONICS 薄膜微调电容 KNOWLES ELECTRONICS AT15HV AT15HV数据手册

AT15HV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.553 ¥ 494.7729
10+ $ 44.8524 ¥ 379.0028
50+ $ 37.9155 ¥ 320.386
100+ $ 36.0255 ¥ 304.4155
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 494.77
直接购买
加入购物车
