VJ1812Y223KXGAT

产品分类: 陶瓷电容
产品描述: 22nF ±10% X7R 1KV 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: TU-VJ1812Y223KXGAT
供应商: 海外现货
标准整包数: 1000

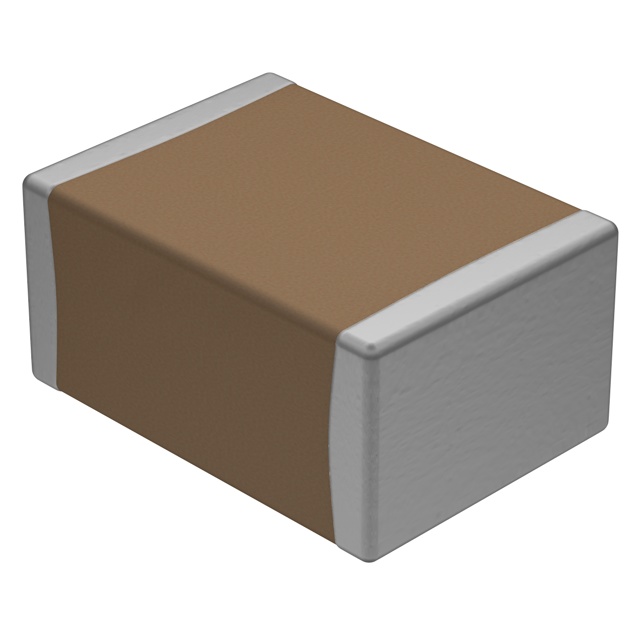

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1812Y223KXGAT

VJ1812Y223KXGAT概述


    产品简介


    Vishay Vitramon的VJ Commercial Series是一系列表面贴装多层陶瓷芯片电容器(MLCC),适用于商业应用。该系列产品提供C0G (NP0) 和X7R两种介电材料。C0G (NP0) 具有非常稳定的温度系数,而X7R则以其出色的滤波和瞬态抑制能力著称。这些电容器适用于广泛的封装尺寸、电压范围和电容值,确保能够满足多种应用场景的需求。

    技术参数


    C0G (NP0)介电材料
    - 温度范围: -55°C 至 +150°C
    - 电容范围: 1 pF 至 56 nF
    - 电压范围: 25 VDC 至 1000 VDC
    - 温度系数: 0 ppm/°C ± 30 ppm/°C (-55°C 至 +125°C)
    - 损耗因数: 0.1%(最高)在 1.0 VRMS 和 1 MHz(电容≤1000 pF),或在 1 kHz
    - 绝缘电阻: 在+25°C 时≥ 100 000 MΩ 或≥ 1000 μF(较小者为准);在+125°C 时≥ 10 000 MΩ 或≥ 100 μF(较小者为准)
    - 老化率: 每十倍频程最大老化率0%
    X7R介电材料
    - 温度范围: -55°C 至 +150°C
    - 电容范围: 120 pF 至 6.8 μF
    - 电压范围: 16 VDC 至 1000 VDC
    - 温度系数: ± 15%(-55°C 至 +125°C)
    - 损耗因数: 最大 3.5% (16/25 VDC),2.5% (> 25 VDC)
    - 绝缘电阻: 在+25°C 时≥ 100 000 MΩ 或≥ 1000 μF(较小者为准);在+125°C 时≥ 10 000 MΩ 或≥ 100 μF(较小者为准)
    - 老化率: 每十倍频程最大老化率1%

    产品特点和优势


    C0G (NP0) MLCC 采用超稳定电介质,具有极低的温度系数和低损耗,非常适合用于振荡电路、传感器和扫描仪应用。此外,它们还具有出色的耐久性和可靠性。
    X7R MLCC 则以其出色的滤波和瞬态抑制能力见长,特别适合用于高电压和浪涌抑制应用。宽广的工作温度范围和多种电压及电容值使得这些电容器适用于各类复杂应用场景。

    应用案例和使用建议


    这些电容器广泛应用于各种商业电子产品中。例如,C0G (NP0) 类型常用于需要高精度和低温度漂移的时序和调谐电路中。X7R 类型则被广泛用于电源线上的滤波和瞬态保护,特别是在需要高耐压能力的应用场合中。
    对于特定应用,建议考虑电容器的温度系数、额定电压和电容值。选择合适的产品可以显著提高系统的可靠性和性能。

    兼容性和支持


    Vishay Vitramon 提供详细的选型图表和兼容性信息,帮助用户根据具体需求选择合适的电容器。公司还提供了一系列支持服务,包括技术咨询、焊接推荐和包装选项。有关详细信息,请访问 Vishay 官方网站。

    常见问题与解决方案


    - Q: 如何确保电容器在极端温度下的稳定性?
    - A: 选择具有合适温度系数的C0G (NP0) 电容器,这类电容器在宽温度范围内表现出色的稳定性。

    - Q: 高湿度环境下如何保持电容器性能?
    - A: 使用封装良好的电容器,并遵循制造商的焊接和装配指南,以确保长期可靠性。

    总结和推荐


    Vishay Vitramon的VJ Commercial Series MLCC 是一款性能优异、应用广泛的电容器产品。其C0G (NP0) 和X7R介电材料分别提供了卓越的稳定性和滤波能力,适用于多种商业应用场景。我们强烈推荐此系列产品用于需要高精度和高性能的商业电子设计项目。如果您有任何疑问或需要技术支持,请联系mlcc@vishay.com。

VJ1812Y223KXGAT参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1812Y223KXGAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1812Y223KXGAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1812Y223KXGAT VJ1812Y223KXGAT数据手册

VJ1812Y223KXGAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.549 ¥ 4.694
库存: 15000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4694
