WKP681MCPEF0KR

产品分类: 陶瓷电容
产品描述: 680pF ±20% Y5U(E) 760V(AC) 通孔安装 9mm*6mm*12mm
供应商型号: WKP681MCPEF0KR-ND
供应商: Digi-Key
标准整包数: 1

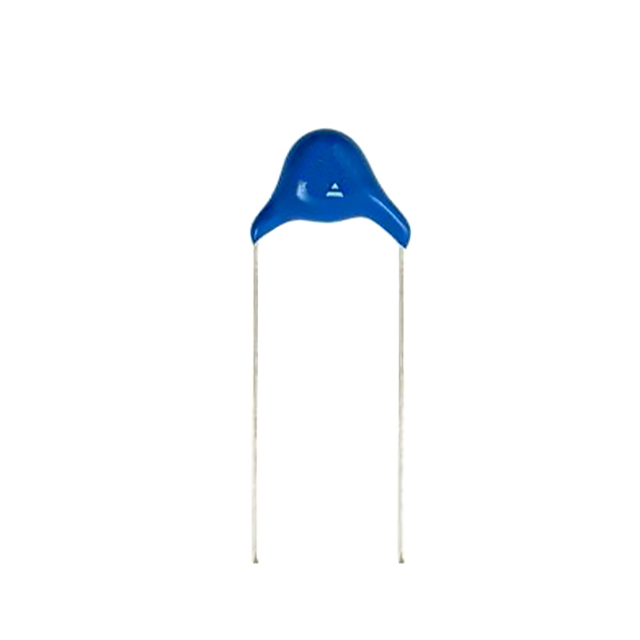

VISHAY INTERTECHNOLOGY 陶瓷电容 WKP681MCPEF0KR

WKP681MCPEF0KR概述

    WKP Series AC Line Rated Ceramic Disc Capacitors

    1. 产品简介


    WKP系列AC线安全陶瓷盘式电容器是Vishay公司生产的高品质电子元器件。这些电容器广泛应用于X1(760 VAC)和Y1(500 VAC)电路中,主要用于电磁干扰(EMI)/射频干扰(RFI)抑制、滤波、跨接线保护、旁路和天线耦合。它们的特点包括高可靠性、宽泛的引脚样式选择和符合国际标准,适用于多种严苛的工业应用场合。

    2. 技术参数


    - 产品类型: AC线安全陶瓷盘式电容器
    - 电容范围: 33 pF至4.7 nF
    - 耐压值:
    - X1: 760 VAC (50 Hz)
    - Y1: 500 VAC (50 Hz)
    - 工作温度范围: -40°C 至 +125°C
    - 电气特性:
    - 温度特性:
    - Class 1: N750 (U2J)
    - Class 2: Y5S, Y5T, Y5U
    - 额定电压测试:
    - 4000 VAC, 50 Hz, 2 s 组件测试 (100%)
    - 4000 VAC, 50 Hz, 60 s 随机抽样测试 (破坏性)
    - 4000 VAC, 50 Hz, 60 s 涂层电压验证测试 (破坏性)
    - 绝缘电阻:
    - ≥ 10 000 MΩ (500 VDC, 60秒)
    - 损耗因数:
    - Class 1: 最大 0.5% (1 kHz)
    - Class 2: 最大 2.5% (1 kHz)

    3. 产品特点和优势


    WKP系列的突出特点是其高可靠性、广泛的适用范围及多样的引脚配置。该系列产品不仅通过了多项国际认证,如IEC 60384-14.4、UL 60384-14.1和CSA E60384-1:03 2版,还提供X1和Y1等级电容器,可以满足不同的电压需求。

    4. 应用案例和使用建议


    WKP系列的应用非常广泛,例如EMI/RFI抑制和过滤、跨接线保护、旁路和天线耦合。以下是几个具体的应用示例:
    - EMI/RFI抑制和过滤: 在电源输入端使用WKP系列电容器,可以有效降低高频噪声对系统的影响,提高系统的稳定性。
    - 跨接线保护: 将WKP系列电容器并联在电路两端,可以在出现异常电压时迅速放电,保护电路免受过压冲击。
    - 天线耦合: 用于无线通信设备中,确保信号传输稳定。

    5. 兼容性和支持


    WKP系列电容器采用直插或弯曲引脚设计,间距为10.0 mm或12.5 mm,可满足不同应用场景的需求。Vishay公司为该系列产品提供了全面的技术支持和质量保证,包括但不限于UL、CSA和VDE认证。

    6. 常见问题与解决方案


    - 问题1: 如何确定电容器是否正确安装?
    - 解决方案: 确认电容器的方向无误,检查引脚焊接是否牢固,并确保所有连接点没有松动或短路现象。

    - 问题2: 电容器在高温环境下能否正常工作?
    - 解决方案: WKP系列电容器的工作温度范围为-40°C至+125°C,适合在高温环境中使用。但在极端条件下,仍需定期检查以确保其性能稳定。
    - 问题3: 如何进行电容器的电气测试?
    - 解决方案: 使用专业仪器测量电容器的阻抗和泄露电流,确保其在额定电压下的电气性能符合要求。

    7. 总结和推荐


    综上所述,WKP系列AC线安全陶瓷盘式电容器以其高可靠性、广泛的应用范围和严格的电气测试著称。它们特别适用于需要高性能电容器的电路中,尤其是在高压和高频率环境中。考虑到其广泛的适用性和高可靠性,我们强烈推荐使用WKP系列电容器。

WKP681MCPEF0KR参数

参数
电容值 680pF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 9mm*6mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

WKP681MCPEF0KR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WKP681MCPEF0KR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY WKP681MCPEF0KR WKP681MCPEF0KR数据手册

WKP681MCPEF0KR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.242 ¥ 10.4949
10+ $ 0.8402 ¥ 7.1
50+ $ 0.7344 ¥ 6.2057
100+ $ 0.5762 ¥ 4.7749
500+ $ 0.4714 ¥ 3.907
1000+ $ 0.406 ¥ 3.3643
3000+ $ 0.3798 ¥ 3.1473
5000+ $ 0.3601 ¥ 2.9845
库存: 3472
