首页  >  产品百科  >  VJ0402D0R5VXCAJ

VJ0402D0R5VXCAJ

产品分类: 陶瓷电容
产品描述: 0.5pF ±0.05pF C0G(NP0) 200V 0402 贴片安装 1.02mm(长度)*510μm(宽度)
供应商型号: 720-1488-6-ND
供应商: Digi-Key
标准整包数: 1

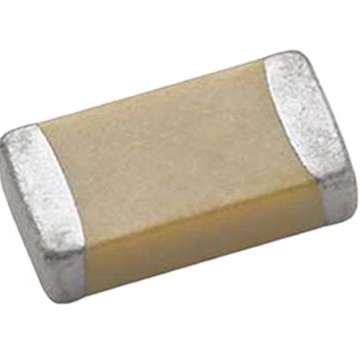

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402D0R5VXCAJ

VJ0402D0R5VXCAJ概述

    VJ HIFREQ Series:High Frequency Multilayer Ceramic Capacitors

    产品简介


    VJ HIFREQ系列是由 Vishay Vitramon 生产的表面贴装型多层陶瓷电容器,特别适用于高频率应用。这种电容器具有多种尺寸(如 0402、0603 和 0805)和容值范围,能够满足不同的设计需求。它们在射频和微波应用、宽带通信系统、卫星通信系统、基站设备以及医疗仪器等领域得到广泛应用。

    技术参数


    - 尺寸和容值
    - 0402 尺寸:0.1 pF 至 82 pF
    - 0603 尺寸:0.1 pF 至 470 pF
    - 0805 尺寸:0.1 pF 至 1.5 nF
    - 电压等级
    - 最大额定电压范围:25 VDC 至 250 VDC
    - 温度系数
    - C0G 介电材料:在 -55 °C 至 +150 °C 范围内,± 30 ppm/°C
    - 其他特性
    - 陶瓷芯片电容器在高频应用中表现优异
    - 采用高可靠性贵金属电极(NME)系统
    - 拥有非磁性铜端子(“C”)
    - 支持无铅端子(代码 “X”)

    产品特点和优势


    VJ HIFREQ 系列的主要特点是采用了超稳定材料和精密制造工艺,确保在各种应用中的高可靠性。具体来说:
    - 高频率性能:特别设计以提供优异的高频响应。
    - 低老化率:最大老化率为每十年 0%。
    - 高绝缘电阻:在 +25 °C 时至少为 100,000 MΩ,且随温度升高而保持较高的稳定性。
    - 可靠的贵金属电极系统:延长使用寿命并提高耐久性。
    这些特性使 VJ HIFREQ 系列成为高频应用的理想选择,具有明显的市场竞争力。

    应用案例和使用建议


    典型应用包括 RF 和微波设备、宽带通信系统、卫星通信设备、基站、医疗设备和军事设备等。这些应用场景对电容器的高频响应和可靠性要求较高,VJ HIFREQ 系列完全能够满足这些需求。
    在使用建议方面,对于某些高敏感度的应用,比如射频和微波设备,需要确保 PCB 设计时考虑电容器的布局以减少寄生效应。同时,建议在应用过程中避免超过规定的直流电压等级,以防止损坏。

    兼容性和支持


    VJ HIFREQ 系列电容器与现有的大多数 PCB 和焊接工艺兼容,确保易于集成到现有设计中。此外,Vishay 提供了丰富的技术支持文档和工具,如 S 参数模型,帮助用户更有效地进行设计。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 电容器安装后无法正常工作
    - 解决方案:检查 PCB 布局是否存在短路或焊点不良,确保符合制造商推荐的安装指南。
    2. 电容器出现老化现象
    - 解决方案:确认使用的是超稳定介电材料,并遵循推荐的工作温度和电压范围,以避免因过载导致的老化加速。
    3. 在高频应用中电容器失效
    - 解决方案:确认选择的电容器型号适用于目标频率范围,并正确放置以减少寄生效应。

    总结和推荐


    综上所述,VJ HIFREQ 系列是针对高频率应用的理想选择,具备优异的高频性能、高可靠性和良好的市场竞争力。无论是在射频、医疗还是军事应用中,其卓越的表现都使其成为一种值得信赖的产品。强烈推荐使用这一系列电容器,特别是在需要高可靠性和高性能的场合。
    本文档所提供的信息可能有所变化,具体应用时请参考最新版本的技术手册。

VJ0402D0R5VXCAJ参数

参数
电容值 0.5pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 1.02mm(长度)*510μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售

VJ0402D0R5VXCAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402D0R5VXCAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402D0R5VXCAJ VJ0402D0R5VXCAJ数据手册

VJ0402D0R5VXCAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.667 ¥ 5.6362
10+ $ 0.3888 ¥ 3.2854
100+ $ 0.2819 ¥ 2.2368
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.63
直接购买
加入购物车
