首页  >  产品百科  >  VJ2225Y473KXGAT

VJ2225Y473KXGAT

产品分类: 陶瓷电容
产品描述: 47nF ±10% X7R 1KV 2225 贴片安装 5.59mm(长度)*6.35mm(宽度)
供应商型号: 2896823
供应商: 海外现货
标准整包数: 1

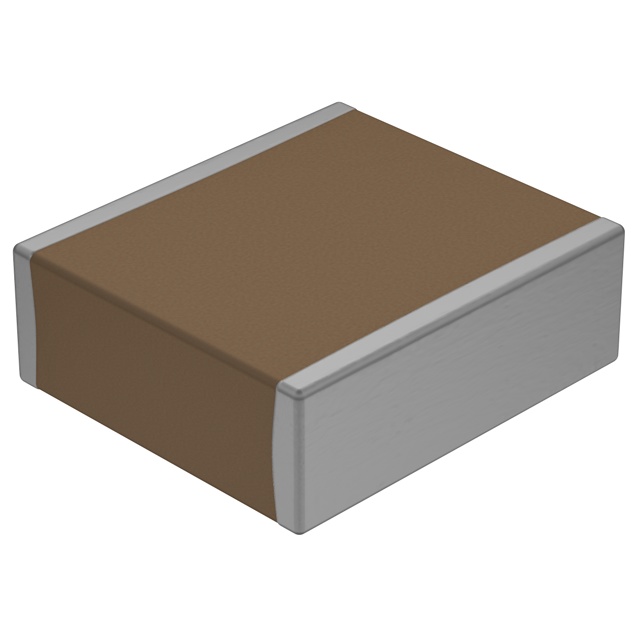

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ2225Y473KXGAT

VJ2225Y473KXGAT概述


    产品简介


    VJ Commercial系列多层陶瓷芯片电容器(MLCC)由Vishay Vitramon提供,适用于商用领域。这些电容器提供了C0G(NP0)和X7R两种不同的介电材料。其中,C0G(NP0)具有超稳定介电性能,温度系数极低,非常适合用于定时和调谐电路;而X7R则以优秀的电容稳定性著称,适用于滤波、去耦和高电压应用。

    技术参数


    C0G (NP0) 介电材料
    - 工作温度: -55°C 至 +150°C(+125°C以上时特性变化)
    - 电容范围: 1 pF 至 56 nF
    - 电压范围: 25 VDC 至 1000 VDC
    - 温度系数: 0 ppm/°C ± 30 ppm/°C (-55°C 至 +125°C)
    - 损耗因子 (DF):
    - ≤ 1000 pF:在1.0 VRMS 和1 MHz 下,最大为0.1%
    - > 1000 pF:在1.0 VRMS 和1 kHz 下,最大为0.1%
    - 绝缘电阻:
    - +25°C:最小100 000 MΩ 或 1000 ΩF,取较小者
    - +125°C:最小10 000 MΩ 或 100 ΩF,取较小者
    - 老化率: 每十年内不超过0%
    X7R 介电材料
    - 工作温度: -55°C 至 +150°C(+125°C以上时特性变化)
    - 电容范围: 120 pF 至 6.8 μF
    - 电压范围: 16 VDC 至 1000 VDC
    - 温度系数: ± 15% (-55°C 至 +125°C,0 VDC 应用)
    - 损耗因子 (DF):
    - 16 V/25 V等级:在1.0 VRMS 和1 kHz 下,最大为3.5%
    - > 25 V等级:在1.0 VRMS 和1 kHz 下,最大为2.5%
    - 绝缘电阻:
    - +25°C:最小100 000 MΩ 或 1000 ΩF,取较小者
    - +125°C:最小10 000 MΩ 或 100 ΩF,取较小者
    - 老化率: 每十年内不超过1%

    产品特点和优势


    VJ Commercial系列电容器拥有多种显著优势:
    - C0G (NP0) 介电材料:超稳定,低温度系数,适用于高频应用和精密电路。
    - X7R 介电材料:良好的温度稳定性,适合滤波和去耦应用。
    - 宽广的工作范围:涵盖各种电压和电容值,满足不同应用场景的需求。
    - 可靠的电极系统:采用Noble Metal Electrode (NME) 系统,确保长期可靠性。
    - 多样化封装尺寸:多种封装尺寸可供选择,方便灵活应用。

    应用案例和使用建议


    应用案例
    - 定时和调谐电路:VJ Commercial系列电容器以其出色的温度稳定性,适用于需要精确频率的电路。
    - 传感器和扫描仪应用:如环境监测和工业自动化中使用的传感器,需要高性能滤波器。
    - 去耦和滤波:广泛应用于电源管理中,确保稳定输出。
    - 浪涌抑制和高压应用:适合电力系统中的浪涌保护和高电压环境下使用。
    使用建议
    - 在设计高频应用时,应优先考虑C0G(NP0)类型的电容器,以获得最佳的温度稳定性。
    - 对于大功率或高压环境,应选用X7R类型的电容器,并根据具体需求选择合适的电压等级。
    - 确保在实际使用中不超出额定电压,避免过压导致性能下降。

    兼容性和支持


    VJ Commercial系列电容器与大多数常见的电子设备和电路板相兼容。Vishay Vitramon提供技术支持和维护服务,用户可通过官方网站上的联系信息获得帮助。

    常见问题与解决方案


    1. 问:如何判断电容器是否损坏?
    - 答:检查电容器外观是否有明显损伤或膨胀,或者使用万用表测量电容器的阻抗和电容值。

    2. 问:电容器老化如何处理?
    - 答:使用老化后的电容器可能会影响电路性能,建议及时更换新的电容器。
    3. 问:如何储存电容器以延长寿命?
    - 答:建议在温度为5°C至40°C且相对湿度不超过70%的环境中存储,避免腐蚀性物质接触。

    总结和推荐


    总体而言,VJ Commercial系列电容器具备出色的性能和广泛的适用范围,是商业应用的理想选择。对于需要高精度和可靠性的应用场景,强烈推荐使用。然而,在选择时应根据具体的应用需求,选择合适的介电材料和电容值。

VJ2225Y473KXGAT参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 5.59mm(长度)*6.35mm(宽度)
通用封装 2225
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ2225Y473KXGAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ2225Y473KXGAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ2225Y473KXGAT VJ2225Y473KXGAT数据手册

VJ2225Y473KXGAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
