VJ0402V104ZXJCW1BC

产品分类: 陶瓷电容
产品描述: 100nF -20%~80% Y5V(F) 16V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 2896341
供应商: element14
标准整包数: 10

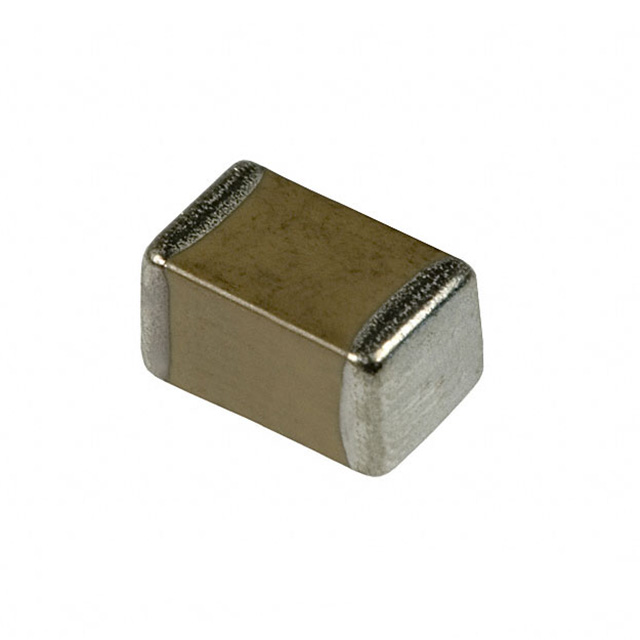

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402V104ZXJCW1BC

VJ0402V104ZXJCW1BC概述

    Vishay VJ...W1BC Basic Commodity Series Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay VJ...W1BC Basic Commodity Series 是一系列适用于普通应用的表面贴装多层陶瓷电容器(MLCC)。这些电容器提供了多种尺寸(从 0402 到 1210),具备高稳定性和广泛的电容范围。它们主要用于消费电子产品、电信、数据处理和移动设备等领域的应用。

    2. 技术参数


    - 尺寸范围: 0402 至 1210
    - 主要电介质类型:
    - C0G (NP0) 超稳定电介质
    - X5R 高电容
    - X7R 高电容
    - Y5V 高电容
    - 工作温度范围:
    - C0G (NP0): -55°C 至 +125°C
    - X5R: -55°C 至 +85°C
    - X7R: -55°C 至 +125°C
    - Y5V: -25°C 至 +85°C
    - 电容范围:
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    - 额定电压范围:
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    - 温度系数:
    - C0G (NP0): 0 ppm/°C ± 30 ppm/°C
    - X5R: ± 15% (无电压)
    - X7R: ± 15% (无电压)
    - Y5V: +30% / -80% (无电压)

    3. 产品特点和优势


    - 超稳定 C0G (NP0) 电介质:具有极低的温度系数,非常适合需要高稳定性应用。
    - 高电容 X5R, X7R 和 Y5V 电介质:提供大范围的电容值,适用于高频应用。
    - 镍屏障与全锡端接:提高可靠性和长期稳定性。
    - 干膜技术工艺:确保高性能和高可靠性。
    - 基材金属电极系统 (BME):减少材料成本,提高生产效率。
    - 环保材料分类:符合严格的环保标准。

    4. 应用案例和使用建议


    - 消费电子产品:用于便携式设备、智能手机和平板电脑中,为电路提供稳定的电源。
    - 电信设备:用于网络通信设备,保证信号传输的稳定性。
    - 数据处理设备:用于服务器和存储设备,确保数据的准确存储和传输。
    - 移动应用:适合各类手持设备,提供高可靠的电源管理。
    使用建议:
    - 在设计时,根据具体应用需求选择合适的电容器型号和电容值。
    - 确保操作温度不超过电容器的额定范围。
    - 遵循厂商提供的安装指南和焊接规范,以保证最佳性能。

    5. 兼容性和支持


    - 兼容性:这些电容器与其他标准表面贴装技术兼容,易于集成到现有电路板中。
    - 支持:如有任何技术问题,可以联系技术支持邮箱 mlcc@vishay.com 获取帮助。

    6. 常见问题与解决方案


    - 问题: 电容器的电容值不一致。
    - 解决方案: 检查电容器的工作温度和电压是否超出额定范围,重新进行测试和校准。
    - 问题: 电容器老化率过高。
    - 解决方案: 确认电容器的使用条件和寿命要求是否匹配,考虑更换为耐老化性更好的型号。
    - 问题: 电容器出现绝缘电阻问题。
    - 解决方案: 确认电容器的工作温度和湿度条件是否合适,必要时更换为更高绝缘电阻等级的产品。

    7. 总结和推荐


    Vishay VJ...W1BC Basic Commodity Series 多层陶瓷电容器在广泛的应用中表现出色,提供了高稳定性、高电容和广泛的温度适应性。它们非常适合于消费电子、电信、数据处理和移动设备等领域。强烈推荐使用这些高品质的电容器,以确保您的电子设备能够长期稳定运行。

VJ0402V104ZXJCW1BC参数

参数
电容值 100nF
容差 -20%~80%
温度系数 Y5V(F)
额定电压 16V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 最后售卖
包装方式 卷带包装

VJ0402V104ZXJCW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402V104ZXJCW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402V104ZXJCW1BC VJ0402V104ZXJCW1BC数据手册

VJ0402V104ZXJCW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
