CDR04BX563BKUSAB

产品分类: 陶瓷电容
产品描述: 56nF ±10% 100V 1812 贴片安装 4.57mm*3.2mm*3.2mm
供应商型号:
供应商:
标准整包数: 0

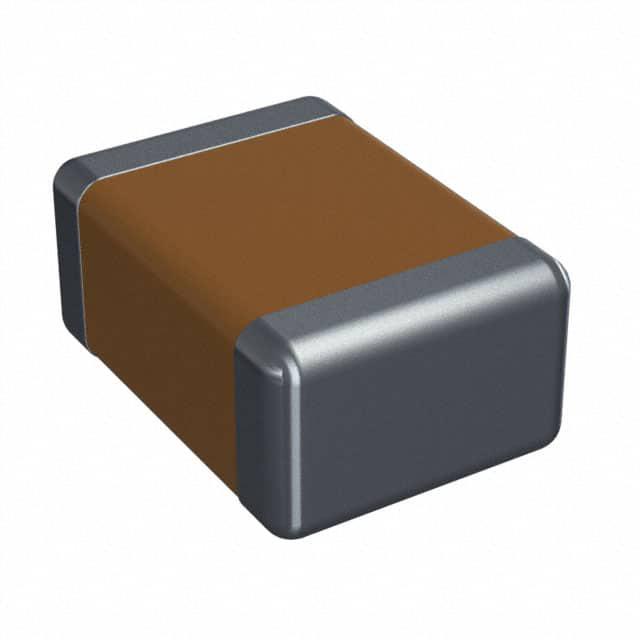

VISHAY INTERTECHNOLOGY 陶瓷电容 CDR04BX563BKUSAB

CDR04BX563BKUSAB概述

    Vishay Vitramon CDR-MIL-PRF-55681:多层陶瓷芯片电容器的技术详解

    产品简介


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列是经过军事认证的多层陶瓷芯片电容器(MLCC),专为高可靠性应用设计。这类电容器通过了 MIL-PRF-55681 标准的严格测试,广泛应用于航空电子系统、声纳系统、卫星系统、导弹应用以及地理信息系统和全球定位系统等领域。产品采用可靠的贵金属电极(NME)系统,具有高耐久性和良好的温度稳定性。

    技术参数


    - 产品类型:多层陶瓷芯片电容器(MLCC)
    - 功能:适用于高可靠性要求的电路设计
    - 应用领域:
    - 航空航天
    - 军事通信
    - 卫星及导弹系统
    - 地理信息和导航设备
    技术规格
    - 温度范围:-55°C 至 +125°C
    - 电容范围:1.0 pF 至 470 nF
    - 电压范围:6.3 VDC 至 100 VDC
    - 温度系数:
    - BP:± 0 ppm/°C ± 30 ppm/°C(0 VDC 和 100% 额定电压下)
    - BX:± 15%,+15%,-25%(0 VDC 和 100% 额定电压下)
    - BR:± 15%,+15%,-40%(0 VDC 和 100% 额定电压下)
    - 损耗因子(DF):
    - BP:≤ 0.15%
    - BX:≤ 2.50%
    - BR:≤ 2.5%-3.5%(视电压而定)
    - 老化率:
    - BP:0%/decade
    - BX/BR:≤ 1%/decade
    - 绝缘电阻:≥ 100,000 MΩ 或 ≥ 1000 μF(取较小值)

    产品特点和优势


    1. 高可靠性:通过严格的 MIL-PRF-55681 标准测试,确保在恶劣环境下的稳定运行。
    2. 多种封装选择:提供多种尺寸和电容值组合,满足不同应用场景的需求。
    3. 环保合规:部分型号符合 RoHS 标准,可选无铅端子。
    4. 卓越的温度特性:稳定的温度系数确保在极端温度条件下的性能一致性。
    5. 广泛适用性:适用于航空航天、军工和高精度测量等对性能要求极高的行业。

    应用案例和使用建议


    应用案例
    - 航空航天:用于飞机仪表板和雷达系统的电源滤波。
    - 卫星系统:在高频信号处理电路中作为旁路电容器。
    - 导弹系统:确保关键电路在高温高压条件下的稳定工作。
    使用建议
    - 确保操作电压不超过额定值以延长使用寿命。
    - 在高湿度环境中使用时,考虑额外的防护措施。
    - 配合其他高性能元件一起使用,进一步提高整体系统的可靠性。

    兼容性和支持


    - 兼容性:与主流的电路板设计和制造工艺高度兼容。
    - 支持服务:提供全面的技术支持,包括产品选型、定制化解决方案和技术培训。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度系数不符合预期 | 检查是否选择了正确的温度系数选项 |
    | 电容器失效 | 检查操作条件是否超出额定值 |
    | 表面缺陷导致焊接不良 | 确保焊接过程符合标准 |

    总结和推荐


    Vishay Vitramon 的 CDR-MIL-PRF-55681 系列 MLCC 是一款经过军用标准认证的高端电子元件,凭借其高可靠性、广泛的温度适应性和卓越的性能表现,在航空航天和军事领域有着显著的应用价值。对于需要高性能和可靠性的应用场景,该系列产品无疑是理想的选择。无论是从技术参数还是市场竞争力来看,这款产品都值得推荐给相关领域的工程师和技术人员。

CDR04BX563BKUSAB参数

参数
电容值 56nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 4.57mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

CDR04BX563BKUSAB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR04BX563BKUSAB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR04BX563BKUSAB CDR04BX563BKUSAB数据手册

CDR04BX563BKUSAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
