首页  >  产品百科  >  VJ1111D1R0BXRAJ

VJ1111D1R0BXRAJ

产品分类: 陶瓷电容
产品描述: 1pF ±0.1pF C0G(NP0) 1.5KV 1111 贴片安装 2.98mm(长度)*2.79mm(宽度)
供应商型号: LM-2420116
供应商: 海外现货
标准整包数: 1

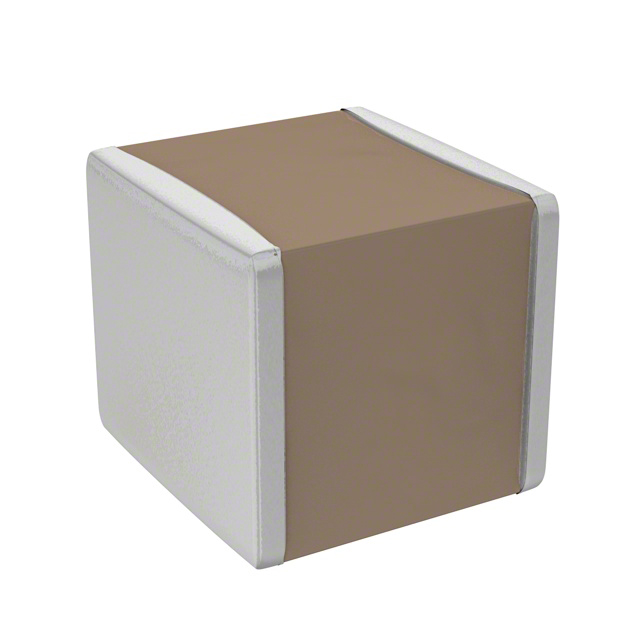

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1111D1R0BXRAJ

VJ1111D1R0BXRAJ概述

    QUAD HIFREQ Series 多层陶瓷电容器技术手册

    1. 产品简介


    QUAD HIFREQ 系列多层陶瓷电容器专为射频(RF)功率应用而设计。这类电容器在高频环境下表现出色,具有稳定的电气特性和高 Q 值,适用于医疗成像、射频仪器、激光、CATV、UHF/微波射频功率放大器、滤波网络、时序电路、混频器、振荡器阻抗匹配网络等多种应用场景。

    2. 技术参数


    以下是QUAD HIFREQ系列电容器的主要技术参数:
    | 参数名称 | 规格范围 |
    | :: | :: |
    | 尺寸规格 | 0505, 1111, 2525, 3838 |
    | 额定电压 | 0505: 200 VDC ~ 250 VDC
    1111: 300 VDC ~ 1500 VDC
    2525: 300 VDC ~ 3600 VDC
    3838: 500 VDC ~ 7200 VDC |
    | 温度系数 | C0G (D): 0 ppm/°C ± 30 ppm/°C |
    | 介电损耗 | C0G (D): 0.05% max. at 1.0 VRMS 和 1 MHz |
    | 绝缘电阻 | +25°C: ≥ 100000 MΩ
    +125°C: ≥ 10000 MΩ |
    | 耐压测试 | 按照EIA-198-2-E方法103进行 |
    | 容量范围 | 0505: 0.1 pF ~ 100 pF
    1111: 0.2 pF ~ 1000 pF
    2525: 1.0 pF ~ 2700 pF
    3838: 1.0 pF ~ 5100 pF |

    3. 产品特点和优势


    QUAD HIFREQ 系列电容器具备以下独特功能和优势:
    - 高 Q 值材料:采用超稳定、高 Q 值的电介质材料。
    - 可靠金属电极系统:使用可靠的贵金属电极系统(NME),提高可靠性。
    - 非磁性铜端子:提供非磁性铜端子选项,特别适用于敏感的应用场合。
    - 宽温度范围:可在极端温度环境下正常工作,0505 尺寸型号在全范围内(-55°C 到 200°C)仍保持良好的性能。
    - 多种封装选择:提供不同尺寸规格,满足不同应用场景的需求。

    4. 应用案例和使用建议


    该电容器广泛应用于多种高性能设备中,例如:
    - MRI 仪器:用于 MRI 设备中的线圈和发电机。
    - 射频设备:作为射频仪器中的关键组件。
    - 高速数据传输:应用于 CATV、UHF/微波射频功率放大器等。
    使用建议:
    - 在设计射频功率放大器时,应考虑适当的散热措施以确保长期稳定运行。
    - 为了实现最佳性能,电容器应尽可能靠近负载放置。

    5. 兼容性和支持


    - 兼容性:QUAD HIFREQ 系列电容器与其他标准组件兼容,便于集成到现有系统中。
    - 技术支持:Vishay Vitramon 提供全面的技术支持,包括详细的技术文档和快速响应的客户支持团队。

    6. 常见问题与解决方案


    - 问题1:电容器在高温下表现不稳定。
    解决办法:检查电容器是否在规定的温度范围内使用,并确保良好的散热条件。
    - 问题2:电容器老化率高。
    解决办法:确认是否在正确的温度范围内使用电容器,并遵循制造商的建议进行维护。

    7. 总结和推荐


    综上所述,QUAD HIFREQ 系列电容器在高性能射频应用中表现出色。它们具备出色的稳定性和耐久性,能够在极端条件下保持稳定的性能。对于需要高频率、高可靠性的应用,我们强烈推荐使用这一系列产品。
    希望以上内容能帮助您更好地了解QUAD HIFREQ系列多层陶瓷电容器的特点及应用。如需进一步的技术支持,请联系制造商的客户服务团队。

VJ1111D1R0BXRAJ参数

参数
电容值 1pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 1.5KV
长*宽*高 2.98mm(长度)*2.79mm(宽度)
通用封装 1111
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VJ1111D1R0BXRAJ厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1111D1R0BXRAJ数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1111D1R0BXRAJ VJ1111D1R0BXRAJ数据手册

VJ1111D1R0BXRAJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.865 ¥ 7.266
100+ $ 0.8439 ¥ 7.1478
库存: 2986
起订量: 56 增量: 0
交货地:
最小起订量为:50
合计: ¥ 363.3
直接购买
加入购物车
