首页  >  产品百科  >  VJ1206Y221KXPAT5Z

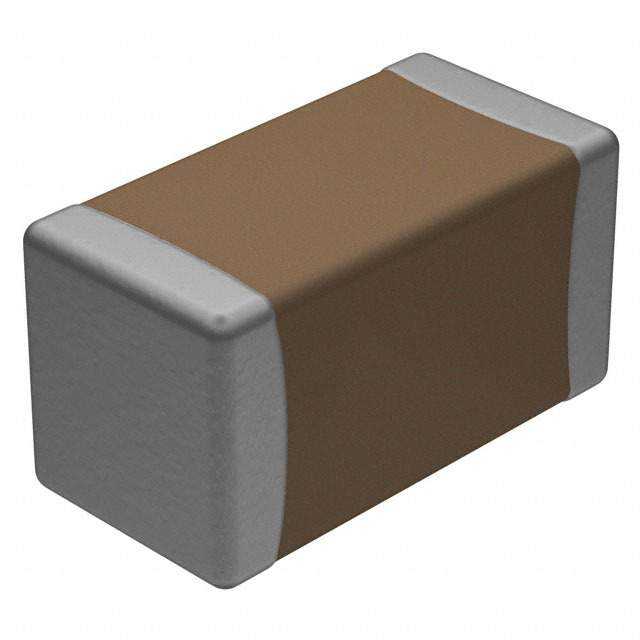

VJ1206Y221KXPAT5Z

产品分类: 陶瓷电容
产品描述: 220pF ±10% X7R 250V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: ZT-VJ1206Y221KXPAT5Z
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206Y221KXPAT5Z

VJ1206Y221KXPAT5Z概述

    Vishay Vitramon HVArc Guard® 技术手册解析

    1. 产品简介


    Vishay Vitramon 的 HVArc Guard® 系列表面贴装多层陶瓷芯片电容器(MLCC)是专门为高电压应用设计的。这些电容器采用全球专利技术,可防止表面电弧击穿现象的发生,尤其适用于高压环境中。主要特性包括高可靠性、卓越的高电压性能、紧凑尺寸以及更高的容量利用率,使得电路板空间更高效利用。此外,该系列还提供了聚合物端接选项以增强对印刷电路板弯曲裂纹的抵抗能力。

    2. 技术参数


    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量范围 | C0G(NP0):10 pF 至 8.2 nF |
    X7R:220 pF 至 270 nF |
    | 额定电压范围 | C0G(NP0):1000 VDC 至 2500 VDC |
    X7R:250 VDC 至 1000 VDC |
    | 温度系数 | C0G(NP0):0 ppm/°C ± 30 ppm/°C |
    X7R:± 15% 从 -55°C 至 +125°C |
    | 损耗因子 | C0G(NP0):≤ 0.1% @ 1.0 VRMS, 1 MHz |
    X7R:≤ 2.5% @ 1.0 VRMS, 1 kHz |
    | 绝缘电阻 | ≥ 100 MΩ 或 ≥ 100 μF(+25°C) |

    3. 产品特点和优势


    HVArc Guard® 系列的主要优势在于其独特的专利技术,可以有效避免表面电弧现象,从而提高系统的整体可靠性和稳定性。此外,它支持更高的额定电压,同时保持较小的物理尺寸,这对于现代紧凑型设计至关重要。聚合物端接版本进一步增强了机械强度,适合动态负载条件下的使用。
    4. 应用案例与使用建议
    典型的应用场景包括电源供应单元、DC/DC转换器(升压和降压)、飞回转换器中的电压倍增器以及照明和其他交流电应用。对于特定的AC应用如照明,请联系 mlcc@vishay.com 获取更多信息。在使用过程中,建议遵循最佳实践以确保最佳性能,例如避免过度施加额定电压,并定期检查连接质量。

    5. 兼容性和支持


    HVArc Guard® 产品具有良好的兼容性,能够与其他标准组件无缝协作。制造商提供全面的技术支持服务,包括在线资源和技术文档下载。如果需要特殊规格的产品或定制化解决方案,可以直接联系工厂进行咨询。

    6. 常见问题与解决方案


    常见的用户疑问及解决方法:
    - 问题:如何确定正确的型号?
    - 解答:参考提供的选型图表,并根据所需电压等级、容量值及封装尺寸选择合适的产品型号。
    - 问题:是否适合长期运行于极端条件下?
    - 解答:所有型号均经过严格测试以确保其能够在规定的温度范围内稳定工作。然而,强烈建议查阅完整的规格说明来验证具体需求。
    7. 总结与推荐
    综上所述,Vishay Vitramon 的 HVArc Guard® 系列凭借其创新的设计理念、卓越的质量控制以及广泛的适用范围,在高电压领域的表现非常出色。无论是从技术指标还是市场价值角度来看,都是一款值得高度评价的产品。因此,强烈推荐给那些寻求高性能且耐用性强的高电压电容器解决方案的企业和个人。

VJ1206Y221KXPAT5Z参数

参数
电容值 220pF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206Y221KXPAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206Y221KXPAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206Y221KXPAT5Z VJ1206Y221KXPAT5Z数据手册

VJ1206Y221KXPAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
