首页  >  产品百科  >  CDR33BX473AKWSAB

CDR33BX473AKWSAB

产品分类: 陶瓷电容
产品描述: 47nF ±10% 50V 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号: TS-CDR33BX473AKWSAB
供应商: 海外现货
标准整包数: 0

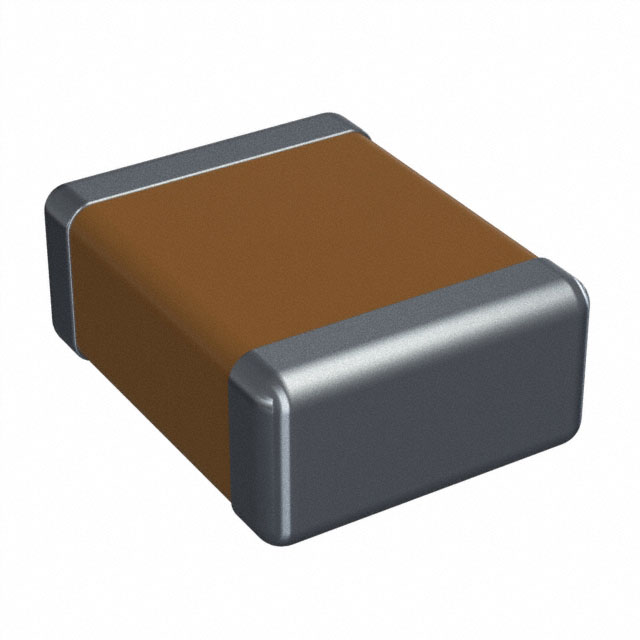

VISHAY INTERTECHNOLOGY 陶瓷电容 CDR33BX473AKWSAB

CDR33BX473AKWSAB概述

    # Vishay Vitramon CDR-MIL-PRF-55681 多层陶瓷芯片电容器技术手册

    产品简介


    Vishay Vitramon 提供的 CDR-MIL-PRF-55681 型多层陶瓷芯片电容器(MLCC)是一种高性能军用级电容器,广泛应用于高可靠性要求的系统中。这些电容器通过了 MIL-PRF-55681 的认证,具有出色的电气性能和稳定的温度特性。产品适用于航空电子、声纳系统、卫星、导弹、地理信息系统及全球定位系统等领域。

    技术参数


    电气规格
    - 操作温度范围: -55°C 至 +125°C
    - 电容范围: 1.0 pF 至 470 nF
    - 电压范围: 6.3 VDC 至 100 VDC
    - 温度系数:
    - BP: ±30 ppm/°C (0 VDC 和 100%额定电压)
    - BX: ±15% 至 -25%
    - BR: ±15% 至 -40%
    - 损耗因子 (DF):
    - BP: 最大 0.15%
    - BX: 最大 2.50%
    - BR: 最大 3.5%(≤25 V),最大 2.5%(>25 V)
    - 老化率:
    - BP: 每十倍频程最大 0%
    - BX/BR: 每十倍频程最大 1%
    - 绝缘电阻 (IR):
    - 在 +25°C 和额定电压下,最小值为 100,000 MΩ 或 1000 ΩF,以较小者为准
    - 击穿电压测试: 按 EIA-198-2-E 方法 103 进行
    尺寸规格
    - 各型号的长度、宽度和厚度具体见表格中的详细信息。

    产品特点和优势


    1. 高可靠性: 经过严格的军事规范认证(MIL-PRF-55681)。
    2. 环保材料: 提供无铅选项(代码“Y”和“M”)。
    3. 可靠的金属电极系统: 使用贵重金属电极(NME)以确保长期稳定性。
    4. 多种封装尺寸: 支持多种工业标准尺寸,适应不同应用需求。

    应用案例和使用建议


    应用案例
    - 航空电子系统: 在飞机的关键控制电路中提供稳定电容支持。
    - 卫星系统: 高温、高压环境下的可靠运行是关键。
    使用建议
    - 确保操作温度不超过制造商指定范围,避免因温度过高导致性能下降。
    - 根据实际应用选择合适的电容值和耐压等级。

    兼容性和支持


    - 兼容性: 与多种工业标准接口兼容,便于集成到现有系统中。
    - 支持服务: Vishay Vitramon 提供详尽的技术文档和技术支持,确保用户能快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值超出允许范围 | 确认选用正确的电容值和型号 |
    | 温度过高导致性能不稳定 | 调整散热设计或使用高耐热版本 |
    | 击穿电压不达标 | 检查连接线缆质量并确保安装正确 |

    总结和推荐


    综上所述,Vishay Vitramon 的 CDR-MIL-PRF-55681 多层陶瓷芯片电容器以其卓越的可靠性和广泛的适用性,在高要求的应用环境中表现出色。推荐用于需要高精度和高可靠性的军用及航空航天项目。如果您正在寻找一款能在极端条件下保持稳定性能的产品,这款电容器将是理想的选择。

CDR33BX473AKWSAB参数

参数
电容值 47nF
容差 ±10%
温度系数 -
额定电压 50V
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装

CDR33BX473AKWSAB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CDR33BX473AKWSAB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY CDR33BX473AKWSAB CDR33BX473AKWSAB数据手册

CDR33BX473AKWSAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
