VJ1812Y105JXAAT

产品分类: 陶瓷电容
产品描述: 1μF ±5% X7R 50V 1812 贴片安装 4.5mm(长度)*3.2mm(宽度)
供应商型号: 2896812
供应商: 海外现货
标准整包数: 1

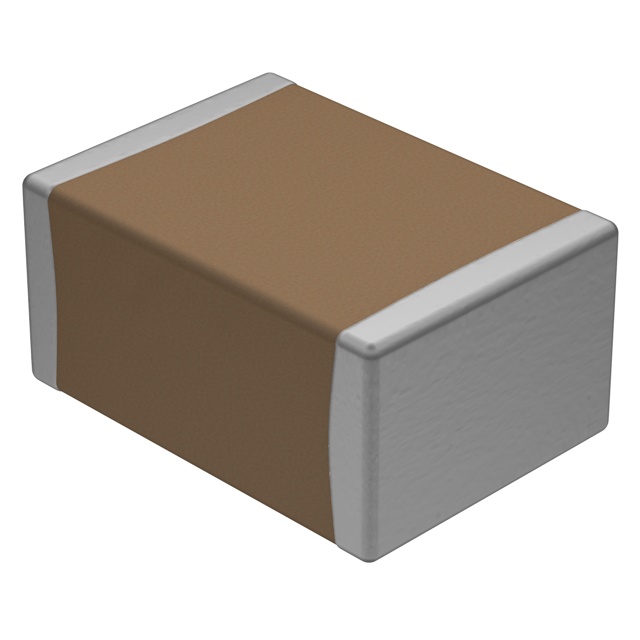

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1812Y105JXAAT

VJ1812Y105JXAAT概述

    Vishay Vitramon VJ Commercial Series Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon的VJ Commercial Series是一系列专为商业应用设计的表面贴装多层陶瓷电容器(MLCC)。这些电容器提供了C0G(NP0)和X7R两种介电材料,每种材料都具有不同的特性和适用范围。C0G(NP0)介电材料是超稳定的,提供非常低的温度系数电容(TCC),适用于需要高精度稳定性的电路。X7R介电材料则适合用于去耦合和滤波,以及浪涌抑制和高压应用。

    2. 技术参数


    VJ Commercial Series的技术参数如下:
    - C0G(NP0)介电材料
    - 温度范围:-55°C至+150°C
    - 电容范围:1 pF至56 nF
    - 额定电压范围:25 VDC至1000 VDC
    - 电容温度系数(TCC):0 ppm/°C ± 30 ppm/°C(-55°C至+125°C)
    - 损耗因子(DF):最大0.1%(1.0 VRMS,1 MHz,≤1000 pF;1.0 VRMS,1 kHz,>1000 pF)
    - 绝缘电阻:在+25°C下最小100,000 MΩ或1000 ΩF(取较小值)
    - 在+125°C下最小10,000 MΩ或100 ΩF(取较小值)
    - 老化率:每十年最大0%
    - X7R介电材料
    - 温度范围:-55°C至+150°C
    - 电容范围:120 pF至6.8 μF
    - 额定电压范围:16 VDC至1000 VDC
    - 电容温度系数(TCC):±15%(-55°C至+125°C)
    - 损耗因子(DF):16 V/25 V等级最大3.5%(1.0 VRMS,1 kHz);>25 V等级最大2.5%(1.0 VRMS,1 kHz)
    - 绝缘电阻:在+25°C下最小100,000 MΩ或1000 ΩF(取较小值)
    - 在+125°C下最小10,000 MΩ或100 ΩF(取较小值)
    - 老化率:每十年最大1%

    3. 产品特点和优势


    VJ Commercial Series系列电容器具有以下特点和优势:
    - C0G(NP0)介电材料:提供极低的温度系数电容,非常适合用于需要高稳定性和低损耗的应用。
    - X7R介电材料:具有较宽的电容范围和额定电压范围,适合各种去耦合和滤波应用。
    - 可靠性和稳定性:采用了可靠的金属电极系统,并通过了严格的绝缘强度测试。
    - 多样化选择:提供多种封装尺寸、额定电压和电容值,以满足不同应用需求。

    4. 应用案例和使用建议


    VJ Commercial Series系列电容器广泛应用于以下几个领域:
    - 时序和调谐电路:利用其高稳定性,适用于振荡器、定时器等电路。
    - 传感器和扫描仪应用:提供精确的信号处理和滤波。
    - 去耦合和滤波:适合各种电源管理电路,减少噪声干扰。
    - 浪涌抑制和高压应用:X7R介电材料特别适合于这些应用。
    使用建议:
    - 在高频应用中,优先选择C0G(NP0)介电材料,以获得更好的频率响应。
    - 在需要较高耐压的应用中,选择较高的额定电压。
    - 使用时注意温度变化对电容的影响,尤其是C0G(NP0)介电材料在温度范围内表现出较好的稳定性。

    5. 兼容性和支持


    VJ Commercial Series系列电容器与大多数主流电子设备兼容。Vishay提供全面的技术支持和售后服务,包括详细的选型指南和故障排除文档。如需更多技术支持,请联系官方技术支持邮箱mlcc@vishay.com。

    6. 常见问题与解决方案


    - 问题:电容器损坏或性能下降
    - 解决方案:确保在额定电压范围内使用电容器,避免过电压。同时检查焊接质量和使用环境温度。

    - 问题:频率响应不稳定
    - 解决方案:对于高频应用,优先选择C0G(NP0)介电材料,确保电容值的准确性。

    - 问题:老化率超出预期
    - 解决方案:确保电容器存储和使用条件符合制造商推荐标准,避免高温高湿环境。

    7. 总结和推荐


    Vishay Vitramon的VJ Commercial Series系列电容器凭借其卓越的稳定性和可靠性,在各种商业应用中表现优异。无论是高精度的时序和调谐电路,还是高压和去耦合应用,该系列产品都能提供可靠的性能。因此,强烈推荐在各类电子产品中使用VJ Commercial Series电容器。如果您需要进一步了解详细信息或技术支持,请联系官方技术支持邮箱mlcc@vishay.com。

VJ1812Y105JXAAT参数

参数
电容值 1μF
容差 ±5%
温度系数 X7R
额定电压 50V
长*宽*高 4.5mm(长度)*3.2mm(宽度)
通用封装 1812
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1812Y105JXAAT厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1812Y105JXAAT数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1812Y105JXAAT VJ1812Y105JXAAT数据手册

VJ1812Y105JXAAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.9876
50+ ¥ 6.7081
100+ ¥ 6.2609
250+ ¥ 6.1491
500+ ¥ 6.1491
库存: 4609
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.98
直接购买
加入购物车
