A101J15C0GF5UAAP

产品分类: 陶瓷电容
产品描述: 100pF ±5% C0G(NP0) 50V 通孔安装
供应商型号: A101J15C0GF5UAAP
供应商: 国内现货
标准整包数: 10

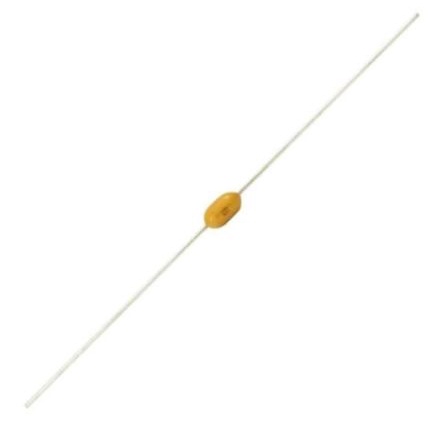

VISHAY INTERTECHNOLOGY 陶瓷电容 A101J15C0GF5UAAP

A101J15C0GF5UAAP概述

    Vishay BCcomponents A...P Series Axial Leaded Multilayer Ceramic Capacitors

    产品简介


    Vishay BCcomponents 的 A...P 系列提供适用于汽车应用的径向引线多层陶瓷电容器(MLCC),符合AEC-Q200标准,并提供PPAP认证。这些电容器采用湿法构建工艺,具有高可靠性、高温操作能力,同时具备小尺寸高容量的特点。产品主要用于汽车电子系统中的电容需求。

    技术参数


    - 基本特性
    - 额定电压:50 VDC、100 VDC、200 VDC
    - 容量范围:100 pF 至 1 μF
    - 容差:±5%、±10%、±20%
    - 绝缘电阻:100 GΩ 或 1000 ΩF(取两者较小值)
    - 损耗因子:
    - 类别1(C0G):0.1%(最大)
    - 类别2(X7R):2.5%(最大)
    - 测试电压:
    - 50 VDC 和 100 VDC:额定电压的250%
    - 200 VDC:额定电压的200%

    - 操作温度范围
    - 工作温度范围:-55°C 到 +160°C(在150°C以上额定电压为50%)

    - 结构特性
    - 引脚直径:0.5 mm,由100%镀锡铜包钢丝制成
    - 涂层:黄色阻燃环氧树脂,符合UL 94 V-0

    产品特点和优势


    - 高可靠性:采用湿法构建工艺的高可靠MLCC设计。
    - 高温操作能力:最高可承受160°C的工作温度。
    - 紧凑设计:具备高容量的小尺寸设计。
    - 行业认证:AEC-Q200合格,并提供PPAP认证,确保产品符合汽车行业严格的质量要求。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车电子系统的稳定电源滤波、信号耦合及隔直等领域。
    - 使用建议:建议在设计时考虑环境温度的影响,确保在极端温度下电容器仍能正常工作;适当选用高耐温等级的型号,以保证电容器的长期稳定性。

    兼容性和支持


    - 兼容性:与各种汽车电子控制系统兼容,适用于多种汽车品牌和车型。
    - 厂商支持:Vishay BCcomponents 提供详尽的技术文档和技术支持,确保客户能够获得及时的帮助。

    常见问题与解决方案


    - 问题:电容器在高温环境下使用寿命缩短。
    - 解决方案:选择耐高温等级更高的电容器型号,如针对160°C的型号。
    - 问题:电容器出现不稳定现象。
    - 解决方案:检查电路连接是否稳固,确认电容器未受机械应力影响;如有需要,可更换更大容量的电容器以稳定电路。

    总结和推荐


    综上所述,Vishay BCcomponents 的 A...P 系列电容器凭借其高可靠性、宽温度适应范围以及紧凑设计,在汽车电子应用中表现出色。强烈推荐在汽车电子产品设计中使用这些电容器,特别是对于需要在高温环境中保持稳定的系统。

A101J15C0GF5UAAP参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
安装方式 通孔安装

A101J15C0GF5UAAP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

A101J15C0GF5UAAP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY A101J15C0GF5UAAP A101J15C0GF5UAAP数据手册

A101J15C0GF5UAAP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.4342
1000+ ¥ 1.4017
2000+ ¥ 1.3715
4000+ ¥ 0.8782
8000+ ¥ 0.8603
16000+ ¥ 0.8435
库存: 2550
起订量: 350 增量: 0
交货地:
最小起订量为:10
合计: ¥ 14.34
