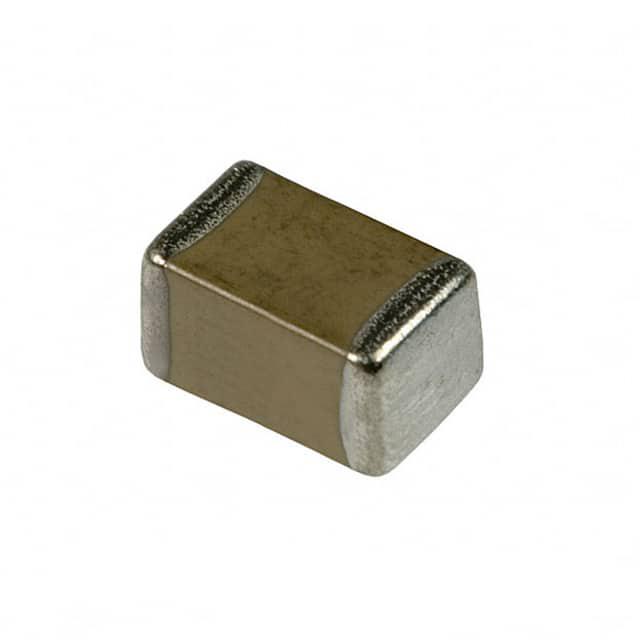

VJ0402G105KXJCW1BC

产品分类: 陶瓷电容
产品描述: 1μF ±10% X5R 16V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: DMT-VJ0402G105KXJCW1BC
供应商: 海外现货
标准整包数: 10000
VISHAY INTERTECHNOLOGY 陶瓷电容 VJ0402G105KXJCW1BC

VJ0402G105KXJCW1BC概述

    Vishay VJ...W1BC 基础商品系列多层陶瓷片式电容器

    产品简介


    Vishay 的 VJ...W1BC 系列是面向商用应用的表面贴装多层陶瓷片式电容器(MLCC)。该系列提供多种尺寸(0402 到 1210)及不同类型的陶瓷介质,适合用于高频应用,能够满足消费电子、电信、数据处理和移动设备等广泛的应用需求。

    技术参数


    温度范围
    - C0G (NP0): -55°C 至 +125°C
    - X5R: -55°C 至 +85°C
    - X7R: -55°C 至 +125°C
    - Y5V: -25°C 至 +85°C
    电容范围
    - C0G (NP0): 0.5 pF 至 39 nF
    - X5R: 47 nF 至 220 μF
    - X7R: 100 pF 至 47 μF
    - Y5V: 10 nF 至 100 μF
    额定电压
    - C0G (NP0): 10 VDC 至 100 VDC
    - X5R: 6.3 VDC 至 50 VDC
    - X7R: 10 VDC 至 100 VDC
    - Y5V: 6.3 VDC 至 100 VDC
    温度系数
    - C0G (NP0): ±30 ppm/°C
    - X5R: ±15% (-55°C 至 +85°C)
    - X7R: ±15% (-55°C 至 +125°C)
    - Y5V: +30%/-80% (-25°C 至 +85°C)
    绝缘电阻
    ≥ 10 GΩ 或 R x C ≥ 500 Ω x F(取最小值)
    退化率
    - C0G (NP0): 每十年 0%
    - X5R: 6.3 VDC/10 VDC: 每十年 3% 最大
    - X7R: ≤10 VDC: 每十年 1.5% 最大
    - Y5V: 6.3 VDC: 每十年 12.5% 最大

    产品特点和优势


    - 稳定性高:采用超稳定 C0G (NP0) 介电材料,适用于需要高精度和低漂移的应用。
    - 多样化电容范围:覆盖广泛的电容范围,适应不同应用需求。
    - 适用温度范围广:适用于严苛的工作环境,具有宽泛的温度适应性。
    - 高性能材料:采用 Ni-barrier 和 100% 锡端子,结合干式片材技术过程,确保良好的电气性能。
    - Noble Metal Electrode (NME) 和 Base Metal Electrode (BME) 两种系统,满足不同应用需求。

    应用案例和使用建议


    应用案例
    - 消费电子:如手机和平板电脑中的电源管理模块。
    - 电信设备:如无线通信基站的射频前端。
    - 数据处理:如服务器中的稳压电路。
    使用建议
    - 精确匹配电容:根据具体应用需求选择合适的电容值和类型。
    - 注意工作条件:确保工作温度和电压不超过额定值,避免过热损坏。
    - 预处理要求:对于 X5R、X7R、Y5V 类型,需进行预热处理后再测量电容值。

    兼容性和支持


    - 兼容性:本系列产品与其他标准表面贴装元器件兼容,便于集成到现有设计中。
    - 技术支持:若需更多技术支持或详细选型资料,可联系 Vishay 官方技术支持团队。

    常见问题与解决方案


    常见问题
    1. 电容值不稳定
    - 解决方案:检查是否已按照手册中规定的预处理程序对电容器进行了预处理。
    2. 电气性能不达标
    - 解决方案:确保工作温度和电压在额定范围内,并避免机械应力导致电容器损坏。
    3. 端子氧化
    - 解决方案:选用适当的焊接工艺,并定期清洁和保养电容器端子。

    总结和推荐


    Vishay VJ...W1BC 系列电容器凭借其稳定的性能、广泛的应用范围和可靠的支持服务,在消费电子、电信等领域具备显著的优势。强烈推荐在需要高精度和稳定性应用中使用本系列产品,以确保系统的长期可靠性与稳定性。

VJ0402G105KXJCW1BC参数

参数
电容值 1μF
容差 ±10%
温度系数 X5R
额定电压 16V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ0402G105KXJCW1BC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ0402G105KXJCW1BC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ0402G105KXJCW1BC VJ0402G105KXJCW1BC数据手册

VJ0402G105KXJCW1BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
