VJ1206Y103KXGAT5Z

产品分类: 陶瓷电容
产品描述: 10nF ±10% X7R 1KV 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: VJ1206Y103KXGAT5Z
供应商: 国内现货
标准整包数: 10

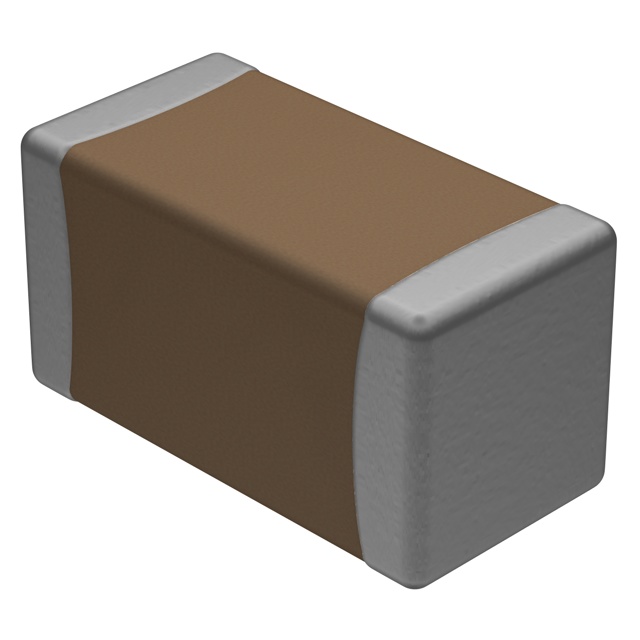

VISHAY INTERTECHNOLOGY 陶瓷电容 VJ1206Y103KXGAT5Z

VJ1206Y103KXGAT5Z概述

    Vishay Vitramon HVArc Guard® Multilayer Ceramic Chip Capacitors

    1. 产品简介


    Vishay Vitramon的HVArc Guard®系列是一款专为高电压应用设计的表面贴装多层陶瓷芯片电容器(MLCC)。这一产品线特别关注于防止表面电弧现象的发生,具备优异的高压性能和高可靠性。HVArc Guard®系列电容器主要应用于功率供应系统、DC/DC转换器(降压和升压)、反激式转换器的电压倍增器等领域。

    2. 技术参数


    HVArc Guard®系列电容器的技术参数如下:
    | 参数类型 | C0G (NP0) | X7R |
    |
    | 操作温度范围 | -55°C到+125°C | -55°C到+125°C |
    | 电容范围 | 10 pF 到 8.2 nF | 220 pF 到 270 nF |
    | 电压范围 | 1000 VDC 到 2500 VDC | 250 VDC 到 1000 VDC |
    | 温度系数 | 0 ppm/°C ± 30 ppm/°C | ± 15% |
    | 耗散因数 | 0.1%最大值 @ 1.0 VRMS 和 1 MHz (≤ 1000 pF) | 2.5%最大值 @ 1.0 VRMS 和 1 kHz |
    | 绝缘电阻 | +25°C 100 000 MΩ最小值 或 1000 μF 最小值 | +25°C 100 000 MΩ最小值 或 1000 μF 最小值 |
    | 老化率 | 0%每十年 | 1%每十年 |
    | 击穿电压测试 | 1000 VDC额定值:150%额定电压;1500 VDC,2500 VDC额定值:120%额定电压 | ≤ 250 VDC额定值:200%额定电压;500 VDC额定值:最小150%额定电压;630 VDC,1000 VDC额定值:最小120%额定电压 |

    3. 产品特点和优势


    - 高压防护:HVArc Guard®电容器具备独特的表面电弧防护技术,有效提高产品可靠性和使用寿命。
    - 紧凑设计:与标准高电压MLCC相比,能够提供更高的电容值,同时节省电路板空间。
    - 高击穿电压:比竞争对手的产品高出多达两倍的击穿电压,适用于更苛刻的应用环境。
    - 聚合物端子选项:可选的聚合物端子增加了对电路板弯曲裂纹的抵抗力,提升耐用性。

    4. 应用案例和使用建议


    HVArc Guard®系列电容器广泛应用于各类高电压系统,如电源、DC/DC转换器和照明设备等。例如,在高电压开关电源中,HVArc Guard®可以作为关键组件,提供可靠的电压稳定性和电弧防护功能。对于使用这些电容器的设计人员,建议在使用过程中注意以下几点:
    - 温度控制:避免过高的操作温度,以保持最佳性能和延长使用寿命。
    - 正确的连接方法:确保电容器与电路板的正确连接,以减少外部干扰和电弧风险。

    5. 兼容性和支持


    HVArc Guard®系列电容器提供多种尺寸和封装形式,支持不同的安装方式。制造商提供丰富的技术支持和售后服务,包括详细的安装指南和技术文档。如有特殊需求,可以通过联系官方邮箱mlcc@vishay.com进行咨询。

    6. 常见问题与解决方案


    - 问题:如何选择合适的电容值?
    解决方案:根据具体应用要求,在Vishay提供的选型图表中查找符合要求的电容值和电压等级。
    - 问题:如何处理电弧现象?
    解决方案:遵循Vishay提供的应用说明,采取适当的措施减少电弧发生的风险。


    7. 总结和推荐


    HVArc Guard®系列电容器凭借其卓越的高压性能、出色的表面电弧防护能力和紧凑的设计,成为高电压应用的理想选择。其广泛的适用性和高度的可靠性能使其在市场上具有显著的竞争优势。强烈推荐在高电压应用中采用此系列产品,以获得最佳性能和保障系统的长期稳定运行。

VJ1206Y103KXGAT5Z参数

参数
电容值 10nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VJ1206Y103KXGAT5Z厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VJ1206Y103KXGAT5Z数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VJ1206Y103KXGAT5Z VJ1206Y103KXGAT5Z数据手册

VJ1206Y103KXGAT5Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.164
50+ ¥ 5.7244
100+ ¥ 5.2814
500+ ¥ 4.8417
1000+ ¥ 4.2253
3000+ ¥ 3.8114
库存: 5940
起订量: 90 增量: 0
交货地:
最小起订量为:50
合计: ¥ 286.22
直接购买
加入购物车
