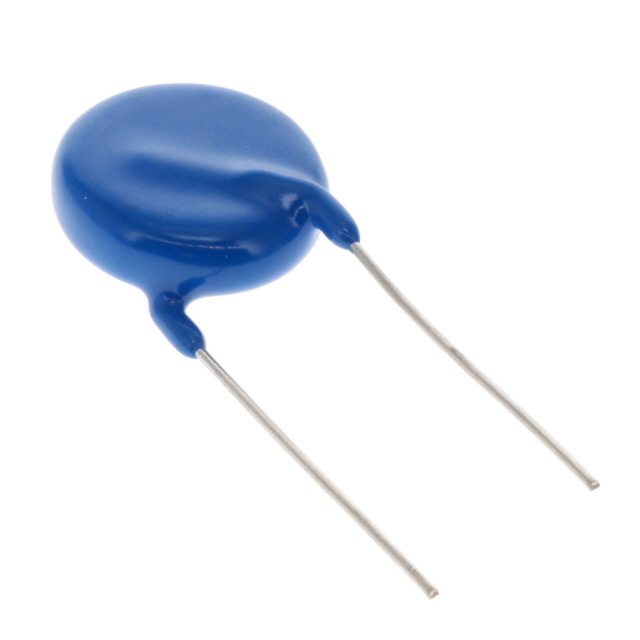

VKP222MCQERUKR

产品分类: 陶瓷电容
产品描述: 2.2nF ±20% Y5U(E) 760V(AC) 通孔安装 12mm*5mm*15mm
供应商型号: ECO-VKP222MCQERUKR
供应商: 海外现货
标准整包数: 800
VISHAY INTERTECHNOLOGY 陶瓷电容 VKP222MCQERUKR

VKP222MCQERUKR概述

    VKP系列陶瓷电容器技术手册解析

    1. 产品简介


    产品类型:
    VKP系列陶瓷电容器属于X1(760 VAC)和Y1(500 VAC)等级的安规陶瓷电容。
    主要功能:
    VKP系列电容器是用于交流线路的单层安全型陶瓷电容器。这些电容器具有高可靠性,适用于跨线、旁路和天线耦合等多种应用场合。
    应用领域:
    - 跨线(Across-the-line)
    - 旁路(Line-by-pass)
    - 天线耦合(Antenna coupling)

    2. 技术参数


    | 参数 | 规格 |

    | 电容范围 | 470 pF 至 4.7 nF |
    | 容差 | ±10%,±20% |
    | 额定电压(VAC) | X1: 760 VAC |
    Y1: 500 VAC |
    | 绝缘电阻(500 VDC) | ≥10000 MΩ (60秒) |
    | 散热因子(Class 2) | ≤2.5% (1kHz) |
    | 工作温度范围 | -40°C 至 +125°C |

    3. 产品特点和优势


    - 合规性强: 符合IEC 60384-14.4第4版标准。
    - 可靠性高: 小尺寸设计使得产品能够在高温环境下稳定运行。
    - 多样化连接方式: 提供多种不同的引脚样式以适应不同应用需求。
    - 材料分类: 符合环保要求,符合RoHS标准。

    4. 应用案例和使用建议


    - 应用场景:
    - 跨线应用: 适用于交流电源线路的滤波,确保系统的安全稳定运行。
    - 旁路应用: 作为旁路电容使用,能够有效滤除高频噪声。
    - 天线耦合: 用于无线通信设备中的信号耦合。
    - 使用建议:
    - 在高温环境下使用时,需注意散热措施。
    - 为了获得更稳定的容值,建议选择±10%的容差型号。
    - 在设计电路时,考虑到电容器可能存在的漏电流影响,需要对整体电路进行充分测试和验证。

    5. 兼容性和支持


    - 兼容性:
    - 该系列电容器可以与其他标准陶瓷电容器在同一电路中配合使用,但需要注意电压匹配。
    - 支持和服务:
    - 提供详细的文档和支持,包括技术咨询、故障排除指南等。如有任何技术疑问,可联系技术支持部门(slcap@vishay.com)。

    6. 常见问题与解决方案


    - 问题1: 电容值波动较大。
    - 解决方案: 确保工作环境温度在额定范围内,避免过高的温度导致电容值变化。

    - 问题2: 漏电流过高。
    - 解决方案: 检查连接线路是否正确无误,必要时更换高质量的电源线和接地线。

    - 问题3: 电路稳定性差。
    - 解决方案: 对电路进行全面测试,确保所有元件之间的匹配度,必要时增加旁路电容。

    7. 总结和推荐


    VKP系列陶瓷电容器以其高可靠性和广泛的应用范围,在交流线路的滤波、耦合等方面表现优异。通过上述详细的技术参数和特性分析,我们推荐这款产品应用于需要高可靠性和良好耐温性的场合,尤其是在跨线、旁路和天线耦合等关键应用场景中。对于工程师来说,选择VKP系列将能更好地满足实际工程需求,确保系统稳定可靠。

VKP222MCQERUKR参数

参数
电容值 2.2nF
容差 ±20%
温度系数 Y5U(E)
额定电压 760V(AC)
长*宽*高 12mm*5mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

VKP222MCQERUKR厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VKP222MCQERUKR数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY VKP222MCQERUKR VKP222MCQERUKR数据手册

VKP222MCQERUKR封装设计

查看详情并下载
Symbol
Footprint
3D Model
