564R30GAT33

产品分类: 陶瓷电容
产品描述: 330pF ±20% X5R 3KV 通孔安装 8.4mm*4.4mm*13.2mm
供应商型号: 1130416
供应商: 海外现货
标准整包数: 1

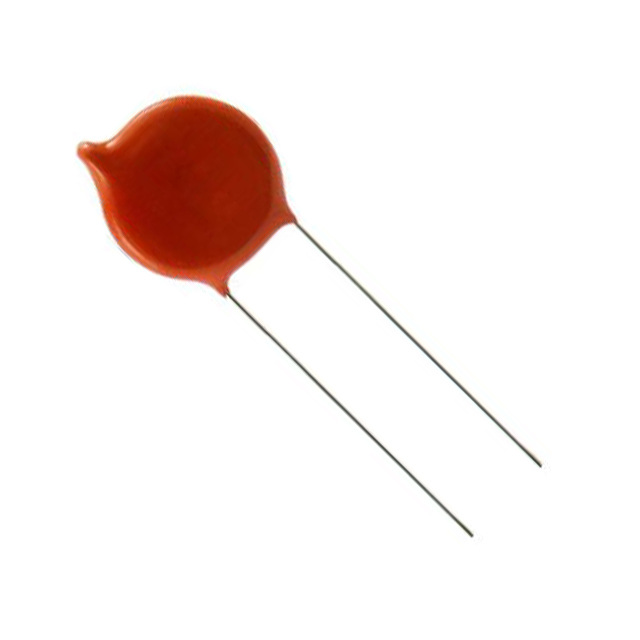

VISHAY INTERTECHNOLOGY 陶瓷电容 564R30GAT33

564R30GAT33概述

    Vishay 564R 和 565R 系列陶瓷单层直流盘式电容器技术手册

    产品简介


    Vishay Ceramite 系列 564R 和 565R 是适用于多种高电压应用的陶瓷单层直流盘式电容器。这些电容器采用先进的陶瓷技术,能够在苛刻的工作环境中保持出色的性能。它们广泛应用于照明镇流器、开关电源(SMPS)、高压直流和脉冲电路等场合。

    技术参数


    - 额定电压:2 kVDC 至 7.5 kVDC
    - 绝缘电阻:
    - 2 kVDC:≥ 10,000 MΩ
    - 3 kVDC:≥ 50,000 MΩ(565R30GASS33 ≥ 25,000 MΩ)
    - 6 kVDC:≥ 75,000 MΩ
    - 7.5 kVDC:≥ 200,000 MΩ
    - 容差:±10%,±20%,-20% 至 +80%
    - 损耗因子:
    - Class 1:≤ 0.2%(1 MHz,1 V)
    - Class 2:≤ 2.0%(1 kHz,1 V)
    - 类别温度范围:-25°C 至 +85°C
    - 操作温度范围:-25°C 至 +105°C
    - 电容范围:10 pF 至 0.10 μF
    - 引线材质:镀锡铜,直径为 0.025 英寸(0.64 毫米)或 0.032 英寸(0.81 毫米)
    - 尺寸:直径为 0.250 英寸(6.35 毫米)至 0.500 英寸(12.7 毫米)
    - 涂覆材料:树脂涂层或符合 UL 94 V-0 的阻燃环氧树脂涂层

    产品特点和优势


    - 低损耗:低损耗使得电容器能够在高频和高温环境下保持良好的性能。
    - 小尺寸大容量:同类产品中具有高电容密度,能在较小的体积内提供较大的电容值。
    - 高稳定性:在宽泛的操作温度范围内表现出色的稳定性。
    - 径向引脚:便于安装和焊接。
    - 多种电介质:包括 C0G、U2J、R3L、X7R、X5F、X5S、Y5S、Y5U、Y5V、Z5U 等,满足不同应用需求。

    应用案例和使用建议


    - 照明镇流器:确保高电压电路的稳定运行。
    - SMPS:提高电源转换效率,减小体积。
    - 高压直流和脉冲电路:提供可靠的电容支持,保障系统正常工作。
    使用建议:
    - 在高湿度环境中,建议使用阻燃环氧树脂涂层以提高可靠性。
    - 对于高频应用,注意散热,避免过热影响性能。

    兼容性和支持


    - 兼容性:564R 和 565R 系列电容器可与大多数标准连接器和其他组件兼容。
    - 支持:Vishay 提供详尽的技术文档和专业支持团队,通过 ceramitesupport@vishay.com 可获取详细信息和技术帮助。

    常见问题与解决方案


    - 问题:在高湿度环境下电容失效。
    - 解决方案:使用阻燃环氧树脂涂层,并定期检查和更换电容器。
    - 问题:电容器过热导致性能下降。
    - 解决方案:增加散热措施,如散热片或散热风扇,以降低工作温度。
    - 问题:电压波动引起电容器损坏。
    - 解决方案:在电路中加入稳压装置,如稳压二极管,确保稳定的输入电压。

    总结和推荐


    总体来说,Vishay 564R 和 565R 系列陶瓷单层直流盘式电容器具备高可靠性和广泛应用潜力。其在高电压、高频应用中的出色表现,使其成为工业、医疗和通信设备的理想选择。我们强烈推荐在需要高性能电容的应用中使用此系列产品。

564R30GAT33参数

参数
电容值 330pF
容差 ±20%
温度系数 X5R
额定电压 3KV
长*宽*高 8.4mm*4.4mm*13.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

564R30GAT33厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

564R30GAT33数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 陶瓷电容 VISHAY INTERTECHNOLOGY 564R30GAT33 564R30GAT33数据手册

564R30GAT33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.2576
10+ ¥ 5.6129
25+ ¥ 4.7406
50+ ¥ 4.7406
100+ ¥ 4.2476
250+ ¥ 4.1718
1250+ ¥ 4.1718
2500+ ¥ 4.1718
库存: 44
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.25
